带安装支座的滚轮式轴承支撑结构

项目分类:通用机械零部件 发布时间:2024-09-22 ID:774968
  • 带安装支座的滚轮式轴承支撑结构
  • 带安装支座的滚轮式轴承支撑结构

  在各类输送设备、小型传动机构以及需要低摩擦回转支撑的工装场景中,这类带一体式安装支座的滚轮轴承结构是非常常见的功能部件,很多刚入行的结构工程师在做小型输送线、摆动支撑工位设计时,往往会忽略这类集成式支撑结构的细节,要么直接拆分采购标准轴承再单独设计支座,要么照搬标准件库的模型不做安装边界校核,最后装配时才发现干涉或者承载不足的问题。

  从实际使用场景来看,这类结构最常出现在轻型皮带输送机的端部张紧辊支撑、小型工装夹具的回转铰接位、物料导向滑道的侧边滚轮组,还有部分低压配电设备内部的操作机构摆动支撑位,它不需要额外搭配复杂的轴承座安装套件,自身的支座已经集成了安装固定孔位,能直接通过螺栓固定在设备的安装基板上,省去了单独加工轴承座安装位的工序,对于小批量设备制作或者工装改制来说,能大幅缩短加工装配的周期。

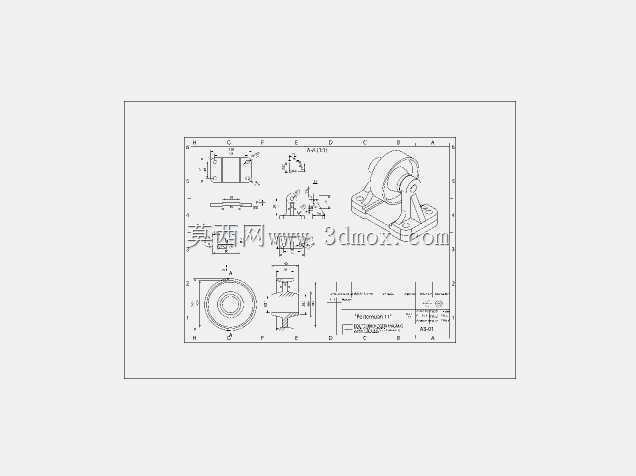

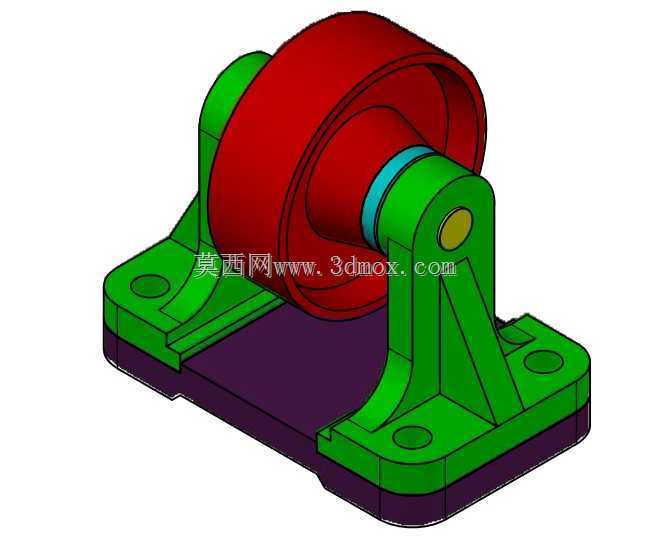

  从功能特性上看,中间的红色滚轮部分直接作为回转承载件,和传统需要额外套装辊子的轴承结构不同,这个结构把滚轮外圈和轴承转动外圈做了集成设计,转动时滚轮直接和被支撑的运动件接触,减少了中间套装零件带来的同轴度累积误差,两侧的绿色支座采用对称式立板结构,立板和底部安装板之间做了三角形加强筋连接,能承受径向的垂直载荷以及少量的轴向窜动载荷,中间的销轴穿过两侧立板和轴承内圈,销轴端部做了限位结构,防止运转过程中销轴脱出,轴承内圈和销轴之间采用小过盈配合,外圈和滚轮内孔采用过渡配合,既保证转动时不会出现相对滑动,也方便后期磨损后的拆解更换。

  设计思路上,这个结构没有采用标准外球面轴承带座的那种分体式结构,而是把支座和滚轮支撑做了一体化的布局,底部的紫色安装基板是和设备主体连接的基准面,两个安装脚各设置了一个沉头安装孔,孔位的间距留足了扳手操作空间,安装时不需要额外预留侧面的操作空间,直接从上方拧螺栓就能完成固定。两侧立板的高度经过校核,保证滚轮转动时最低点和安装基板之间留有足够的间隙,不会出现滚轮蹭到安装板的问题,滚轮的宽度比两侧立板的内间距小2mm左右,避免滚轮端面和立板内侧发生摩擦,同时这个间隙也能留存少量润滑脂,延长转动副的使用寿命。

  从安装边界尺寸来看,整个结构的总宽度由两侧立板的外侧距离决定,安装孔的中心距是固定的,选型时只需要确认安装基板上的孔位和这个中心距匹配即可,滚轮的外径决定了被支撑件的安装高度,设计配套结构时要以滚轮的最顶面高度作为支撑基准,不能以支座顶面作为基准,否则会出现支撑高度不足的问题。销轴的中心高度是整个结构的核心安装尺寸,这个尺寸直接决定了回转中心的高度位置,在做配套的连杆或者辊子设计时,必须以这个中心高作为尺寸链的计算基准,避免出现装配后转动卡滞的问题。另外要注意的是,这类集成式结构的承载能力主要由两侧立板的强度和轴承本身的额定载荷决定,立板的加强筋厚度和底部安装板的厚度是按照轻型载荷设计的,不适合用在重型输送或者大冲击的工况中,如果要用在载荷更大的场景,需要对应加厚立板和加强筋的厚度,同时更换额定动载荷更大的轴承内芯。

  很多工程师在建模这类结构时,容易忽略安装沉头孔的深度,要么把沉孔做的太浅导致螺栓头高出安装面,要么做的太深把安装板钻穿,还有的在处理滚轮和立板的间隙时直接留零间隙,实际加工出来因为零件公差的问题,很容易出现滚轮被夹住转不动的情况。另外销轴端部的限位结构,不要只做一个简单的通孔穿开口销,要在销轴的对应位置加工卡槽,用卡簧或者轴端挡圈做限位,比开口销的固定可靠性更高,也能减少轴向的窜动量。在做装配干涉检查时,要模拟滚轮转动的全周状态,确认滚轮在转动过程中不会和加强筋、安装螺栓的头部发生干涉,很多新手建模时只检查静态位置的干涉,转动到某个角度就会出现碰擦的问题,实际装配后才发现就需要返工修改零件。
