传动机构用密封式齿轮箱端盖结构

项目分类:通用机械零部件 发布时间:2024-09-22 ID:774965
  • 传动机构用密封式齿轮箱端盖结构
  • 传动机构用密封式齿轮箱端盖结构

  这款齿轮箱盖是小型传动齿轮箱的核心密封防护构件,主要适配双轴输出的闭式齿轮传动机构,常见于小型稳压调压设备、低压输配电配套传动装置、小型动力传输单元的齿轮箱端部封装,也可用于同安装尺寸的减速传动箱、小型变速机构的端盖替换或新设备研发配套。从实际工程应用场景来看,这类箱盖需要同时承担多重功能:首先是密封防护,隔绝箱体内部润滑脂与外部粉尘、水汽的接触,避免齿轮啮合面进入杂质造成磨粒磨损,同时防止润滑介质渗漏,保障齿轮副长期处于稳定的润滑环境;其次是结构定位,箱盖上的两个同轴凸台内孔直接对应齿轮箱的两根传动轴伸出端,凸台的加工精度直接决定了轴承外圈的安装同轴度,进而影响两根轴上齿轮的啮合间隙,若凸台同轴度超差,会直接导致齿轮传动噪音增大、齿面偏磨,严重时甚至会出现卡滞断齿的故障;第三是安装承载,箱盖边缘的带孔法兰边通过螺栓与箱体本体紧固连接,法兰面的平面度要求控制在合理范围内,避免紧固后箱盖出现翘曲,导致结合面密封失效。

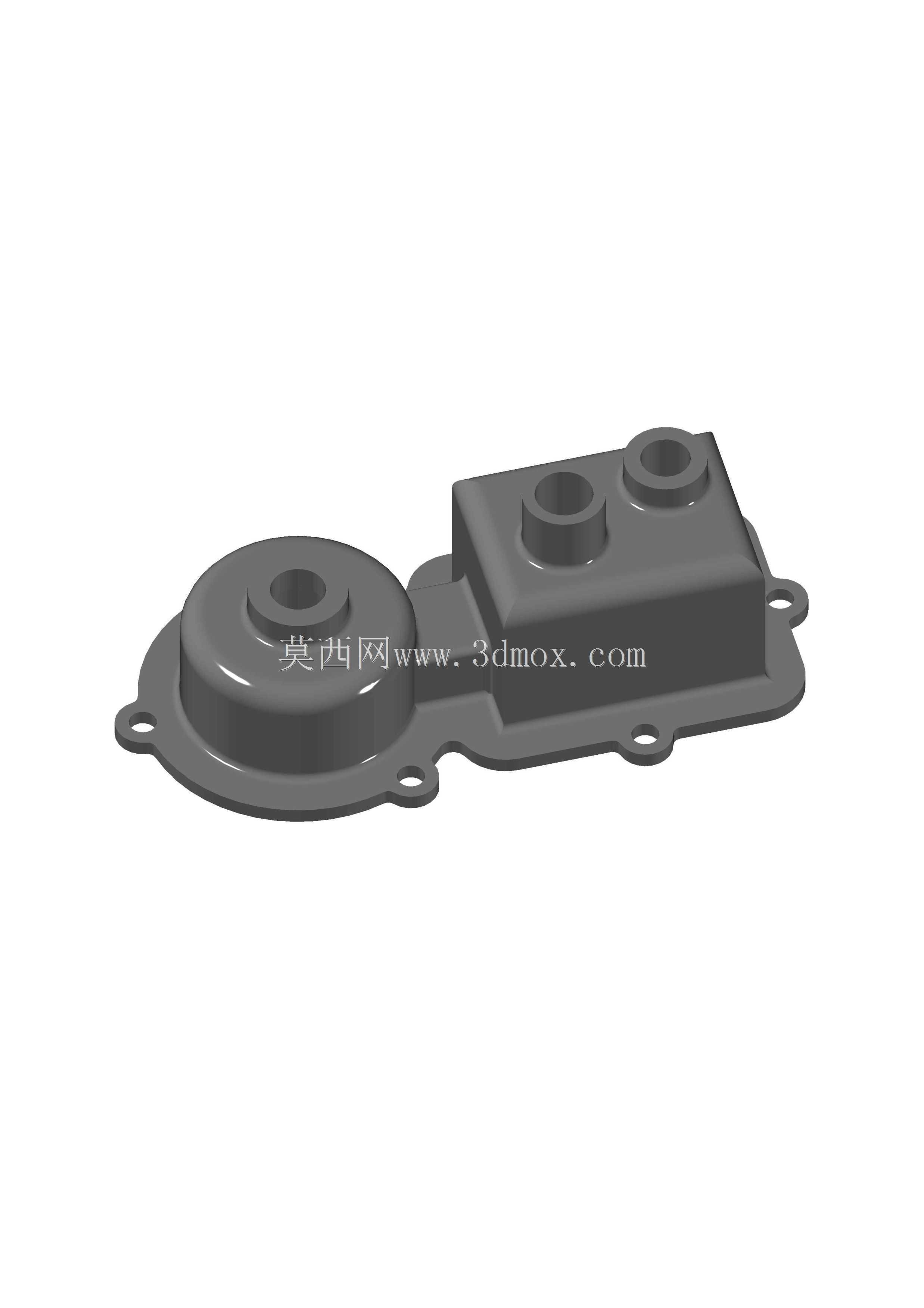

  从设计思路层面拆解,这款箱盖采用了一体化压铸成型的基体结构,材质通常选用压铸铝合金,兼顾轻量化与结构强度,适合批量生产的工况。整体轮廓采用不规则的随形设计,完全贴合内部齿轮副的运动包络:左侧大直径圆形腔体对应大传动齿轮的端部空间,右侧方形凸起腔体对应小齿轮与轴承的安装位置,这种随形设计既可以最大限度压缩箱体的整体体积,减少无效的材料占用,又能保证箱体内壁与齿轮端面、齿顶圆之间预留合理的安全间隙,避免运转过程中出现运动干涉。边缘的安装耳位采用对称与非对称结合的布局,四个安装孔分别布置在腔体轮廓的外延位置,其中左侧两个孔对应大腔体的圆弧切线位置,右侧两个孔对应方形腔体的对角位置,这种布局可以让螺栓紧固力均匀分布在整个结合面上,避免局部压紧力不足导致的密封渗漏,同时安装耳位做了局部加厚处理,避免螺栓紧固时耳位出现应力断裂。

  关于安装边界与尺寸适配,这款箱盖的结合面采用平面密封设计,不需要加工密封槽,安装时配合耐油橡胶密封垫即可实现IP54级别的防护效果,适合常规室内工业设备的使用工况。两个轴伸凸台的高度根据配套轴承的轴向定位尺寸设计,凸台内孔与轴承外圈采用过渡配合,装配时轴承可直接压入凸台内孔,不需要额外的轴承端盖进行轴向固定,简化了整体装配流程。凸台的外圆直径预留了油封安装位置,可配套标准型骨架油封,实现传动轴伸出位置的动密封,防止润滑脂从轴与孔的间隙处渗漏。箱盖的整体壁厚设计均匀,过渡位置均采用圆角过渡,避免压铸成型时出现缩孔、冷隔等缺陷,同时壁厚均匀的设计也可以减少热处理或时效处理过程中的变形量,保障成品的形位公差精度。

  在实际选型适配过程中,需要重点核对几个核心安装尺寸:首先是两个轴伸凸台的中心距,这个参数必须与箱体内部两根传动轴的中心距完全一致,公差控制在±0.02mm范围内,否则会出现轴承装不进去或者齿轮啮合间隙超差的问题;其次是结合面安装孔的孔位坐标,需要与箱体上的螺纹孔位置完全匹配,避免出现孔位错位无法装配的情况;第三是凸台内孔的直径尺寸,需要与所选用的轴承外圈外径匹配,配合公差选择k6级即可,既保证轴承安装后不会出现外圈窜动,又不会因为过盈量太大导致装配困难。另外,箱盖内侧的腔体深度需要核对齿轮端面到箱体结合面的距离,预留0.5-1mm的轴向间隙,避免齿轮运转过程中端面与箱盖内壁发生摩擦。

  从结构优化的角度来看,这款箱盖的方形腔体位置可以根据实际散热需求,在外壁增加浅型散热筋,既不会过多增加整体重量,又能提升齿轮箱运转过程中的散热效率,适合连续运转的传动工况。如果应用在有防腐要求的场景,可在箱盖表面做喷塑或阳极氧化处理,提升壳体的耐锈蚀能力。对于需要频繁检修的工况,可在箱盖的其中一个安装耳位预留启盖螺纹孔,检修时通过螺栓顶推即可轻松分离箱盖与箱体,避免硬撬造成结合面损伤影响密封性能。
