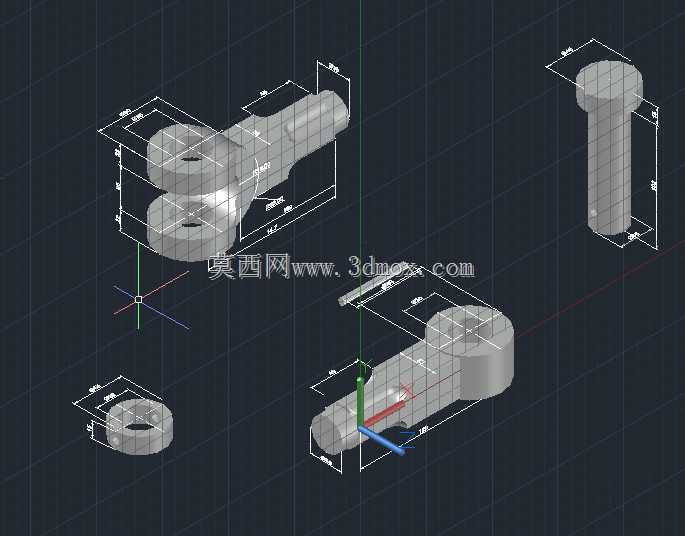

在重载传动链路、工程机械铰接点位、工业设备活动连接段的结构设计中,这类铰接连接构件是承担载荷传递、实现相对转动的核心基础零件,区别于刚性固定连接件,它需要同时满足径向载荷承载、周向转动自由度保留、轴向限位防脱三类核心需求,设计过程中需要平衡多维度的工程约束,不能单纯照搬标准件参数做套用。从实际应用场景来看,这类构件常出现在需要实现两个部件间定轴转动的位置,比如输送线的摆臂铰接点、工装夹具的活动压臂连接位、小型设备的调节机构转轴处,工作过程中会持续承受交变的径向拉压载荷,部分工况下还会伴随一定的冲击载荷,因此结构设计阶段首先要明确安装边界的尺寸限制:铰接座的双叉耳片间距需要和配套单耳接头的厚度留0.2-0.5mm的装配间隙,既不能间隙过大导致转动过程中出现径向窜动,也不能间隙过小造成装配卡滞、后期锈蚀后无法转动;耳片上的销轴孔同轴度公差需要控制在0.02mm以内,否则销轴穿装后会出现别劲现象,长期运转会造成销轴局部偏磨,大幅缩短构件使用寿命。配套的销轴设计采用了头部带法兰的结构,法兰直径比销轴孔大3-4mm,装配后法兰端面贴合耳片外侧,另一端可以通过开口销或者卡簧做轴向限位,避免设备运行过程中销轴轴向窜动脱出;销轴的表面粗糙度要求控制在Ra1.6以内,和铰接孔的配合选用间隙配合,保证转动过程中摩擦阻力处于合理区间,不会出现卡滞问题。从结构形态来看,双叉耳的连接端做了圆弧过渡处理,耳片根部和连接柄的衔接位置没有采用直角结构,
而是设置了R3-R5的过渡圆角,这个细节设计是为了降低应力集中系数——如果采用直角衔接,在交变载荷作用下,根部位置的应力会达到均值的2.5-3倍,很容易出现疲劳裂纹,过渡圆角的设置可以将局部应力峰值降低40%以上,大幅提升构件的疲劳寿命。连接柄的截面采用了扁方加圆弧的结构,而非整圆截面,这种设计一方面是为了和配套的安装孔做防转配合,避免连接柄在安装孔内出现周向转动,另一方面扁方结构可以在同等截面面积下获得更好的抗弯截面模量,提升柄部承受弯曲载荷的能力。设计过程中还需要考虑装配工艺性:所有棱边都做了C0.5的倒角处理,既可以去除机加工产生的毛刺,避免装配过程中划伤操作人员,也能引导销轴、配套接头的顺利装配,减少装配时的对位难度;
铰接孔的端面做了锪平处理,保证销轴安装后法兰端面能够完全贴合,不会因为端面倾斜导致销轴承受附加的弯曲载荷。从安装边界来看,整个构件的转动中心到连接柄端面的距离是固定的,设计时需要核算这个尺寸对应的力臂长度,结合工况下的最大载荷,验算耳片的剪切强度、销轴的弯曲强度、连接柄的抗弯强度,确保在1.5倍额定载荷下不会出现塑性变形。另外,这类铰接构件在设计时还预留了润滑通道的拓展空间,在部分需要长期免维护的工况下,可以在销轴中心加工润滑油孔,定期加注润滑脂降低转动副的摩擦系数,减少磨损量;如果是低速轻载的工况,也可以直接采用自润滑衬套压入铰接孔内,无需额外加注润滑脂,降低后期维护成本。很多新手设计这类构件时容易犯的错误是单纯加厚耳片、
加粗销轴来提升强度,反而忽略了同轴度、配合间隙、应力集中这些细节,最终做出来的构件看起来粗壮,实际使用中很快就会出现磨损、断裂的问题;真正合理的设计是在给定的安装空间内,通过结构优化让各个部位的强度匹配,避免出现局部强度过剩、局部强度不足的问题,比如耳片的厚度需要和销轴的直径匹配,当销轴直径确定后,耳片过厚并不会提升整体承载能力,反而会增加不必要的重量和材料成本。这类铰接结构的三维建模过程中,需要重点关注各个配合面的尺寸公差标注,转动副的配合间隙设置,以及过渡特征的完整性,不能为了建模省事省略圆角、倒角这些工艺特征,否则后续出工程图、指导生产的时候会出现很多工艺问题,导致加工出来的零件无法满足装配和使用要求。
