加油机配套精密轴接类零件结构设计

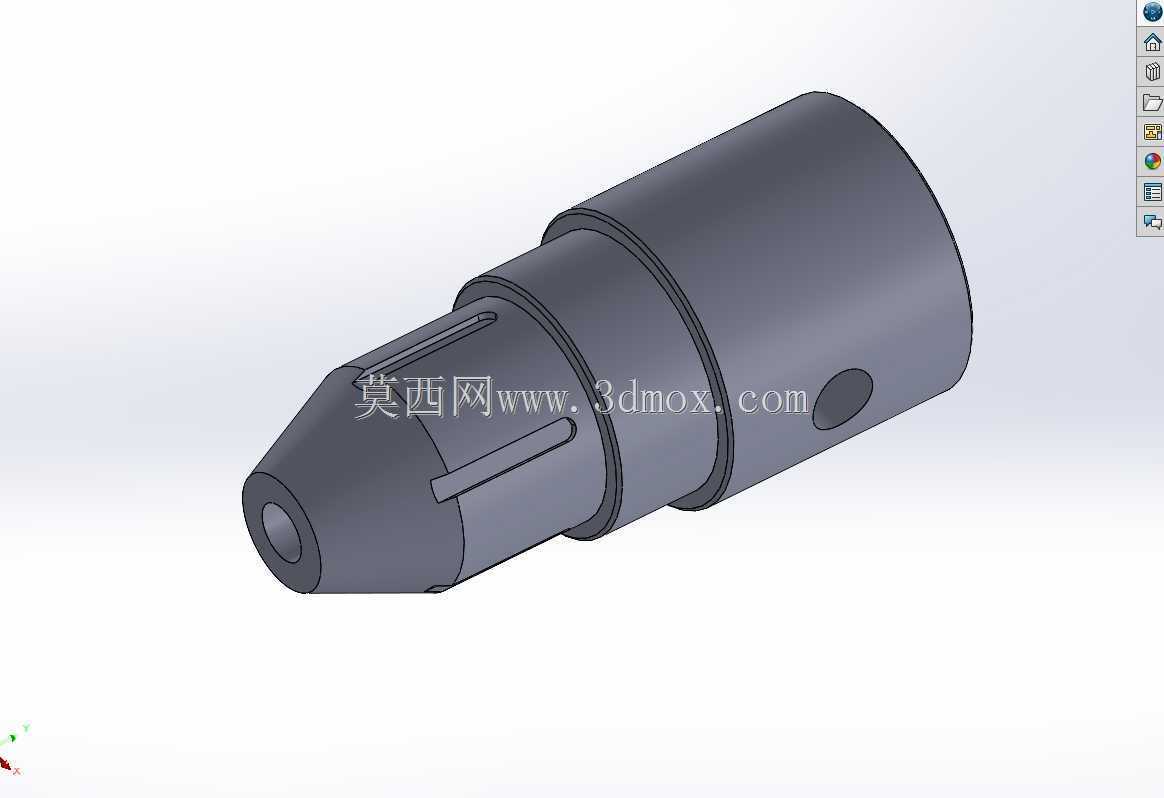

　　在燃油加注设备的核心传动与介质导通链路里，这类轴接类零件是衔接动力输出端与加注执行端的关键构件，日常应用场景覆盖商用加油机的内部传动单元、加注枪的连接转轴、计量模块的联动轴段等位置，需要长期在带轻微燃油蒸汽浸润、频繁启停换向的工况下保持稳定的配合精度，不能出现径向窜动过量、密封面贴合不严的问题。从实际使用需求出发，这个零件的设计首先要兼顾同轴度精度与装配便利性，整体采用阶梯轴式的分段结构，靠近前端的锥段是直接和加注执行端配合的部位，锥面设计能够在装配时自动导正中心，避免硬敲装配导致的内孔变形，锥段上开设的轴向槽是用来嵌入定位键的，装配后可以传递额定扭矩，防止配合件在频繁启停时出现相对打滑，槽的边缘做了微小的倒角处理，既方便键块滑入，

　　也能消除应力集中点，避免长期交变载荷下出现槽口开裂的问题。中间的两段圆柱轴颈是和轴承、密封件配合的工作面，这两段的直径差形成的轴肩是装配时的定位基准，安装时轴承内圈抵靠轴肩就能精准控制轴向位置，不需要额外加调整垫片来补偿尺寸误差，轴颈的表面粗糙度需要控制在合理区间，既要保证密封件的唇口不会被粗糙表面磨损失效，也要避免表面过于光滑导致密封唇口无法形成稳定的油膜，出现干磨泄漏的情况。零件侧面开设的径向小孔是用来穿装锁紧销的，当零件和后端动力轴插接到位后，穿入锁紧销就能实现轴向锁止，防止设备运行过程中轴件受轴向力脱出，小孔的位置特意选在大直径圆柱段的非配合区域，不会破坏轴颈配合面的完整性，也不会影响密封件的安装位置。从安装边界来看，

　　这个零件的最大外圆直径决定了安装位的预留孔径，前端锥段的长度要和配合件的内孔深度匹配，保证装配后锥面完全贴合，不会出现锥面悬空导致的受力集中，后端的插接内孔和动力输出轴的配合公差选用过渡配合，既方便现场拆装维护，也能保证传动过程中不会出现晃量。设计过程中特意规避了不必要的复杂曲面，所有的台阶过渡处都采用圆角衔接，既减少了机加工时的走刀难度，也能降低热处理环节的开裂风险，零件整体的材质选用适合燃油环境的中碳合金钢，表面做硬化处理来提升轴颈工作面的耐磨性，应对长期往复转动的磨损消耗。在实际选型替换时，需要重点核对各段轴径的配合尺寸、键槽的宽度深度、径向销孔的位置高度，避免出现装配后干涉、定位失效的问题，这类零件虽然体积不大，

　　但属于加油机传动链路里的易损核心件，一旦出现磨损松旷，会直接导致加注动作卡滞、计量精度偏差，甚至出现密封失效渗漏的隐患，因此建模时所有配合尺寸的公差都严格按照机械设计手册的推荐值设定，方便后续出工程图时直接标注加工要求，不需要二次调整尺寸链。
