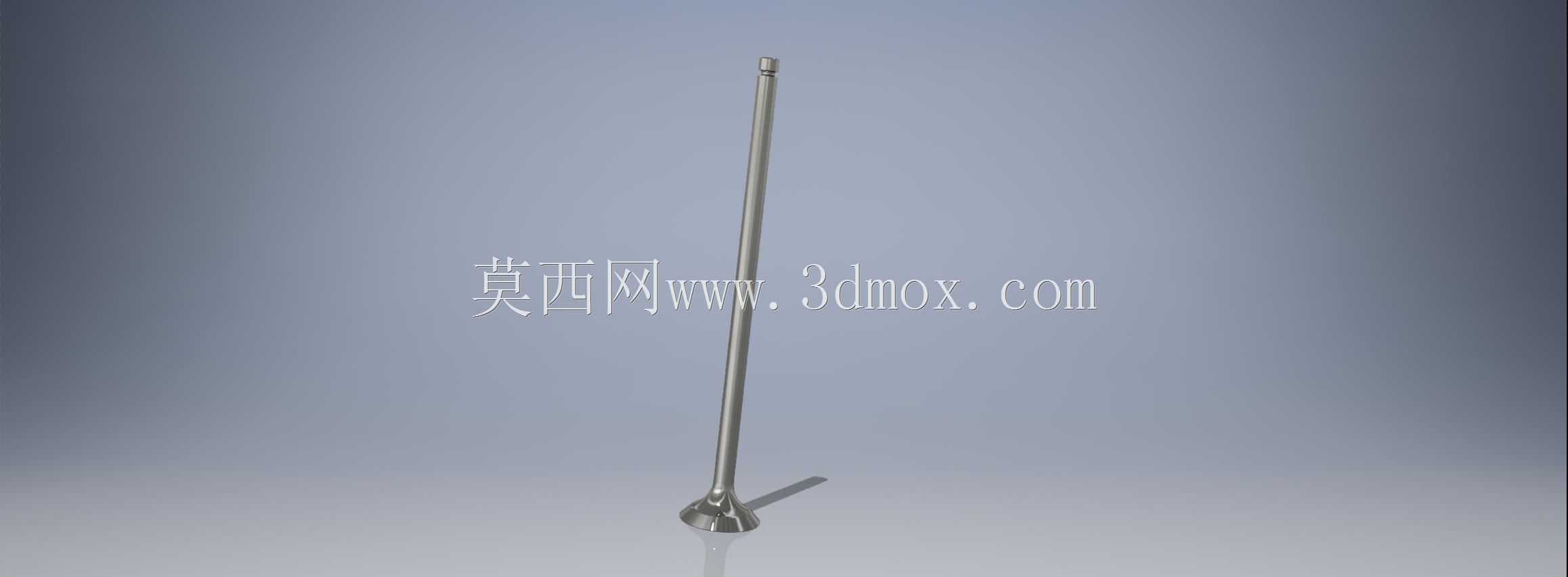

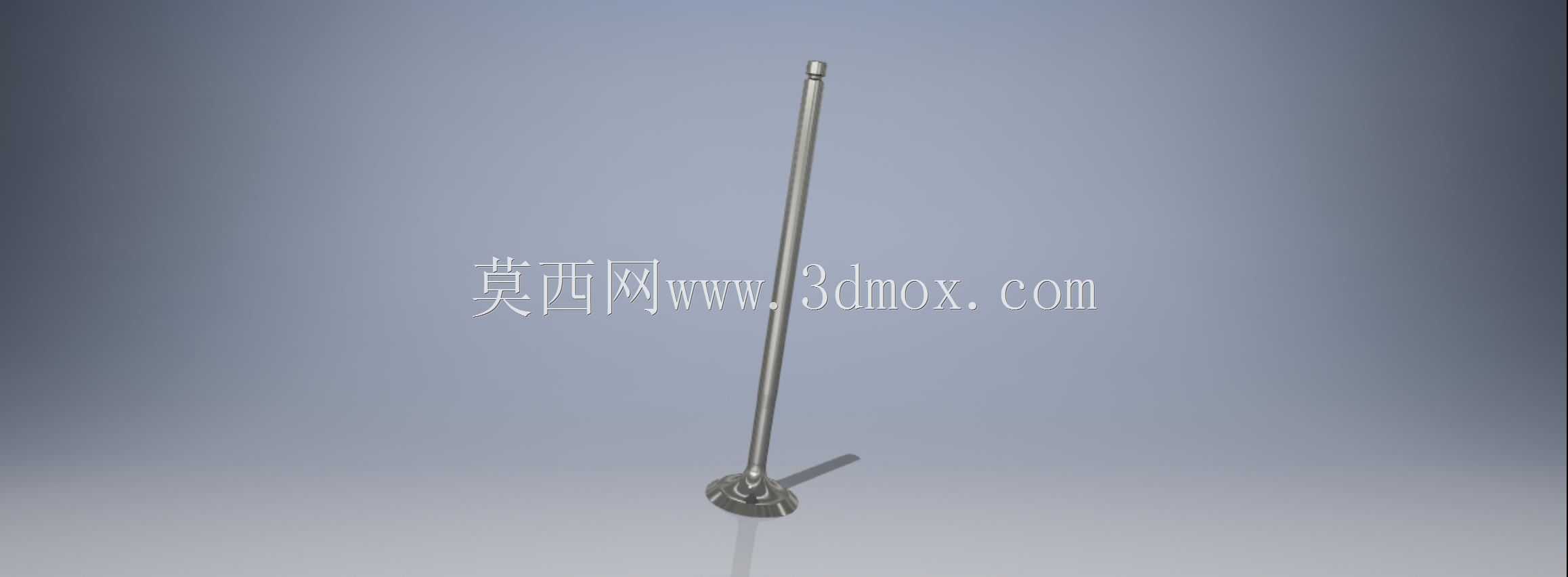

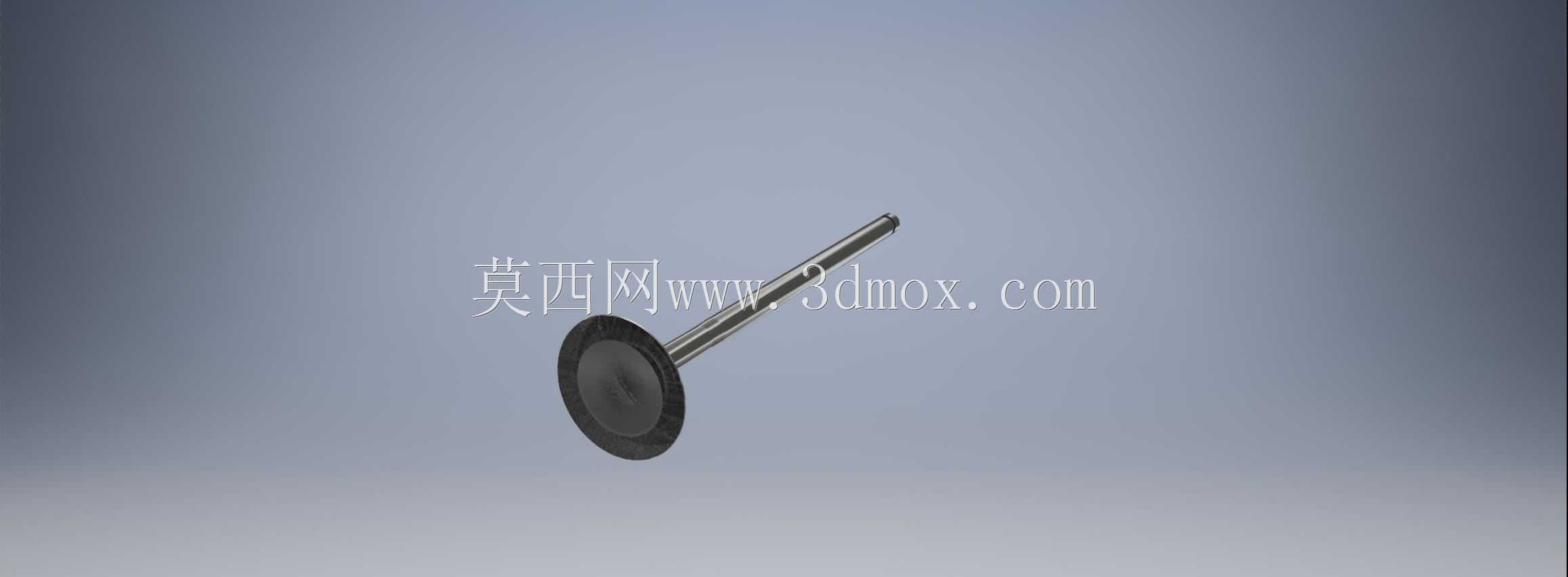

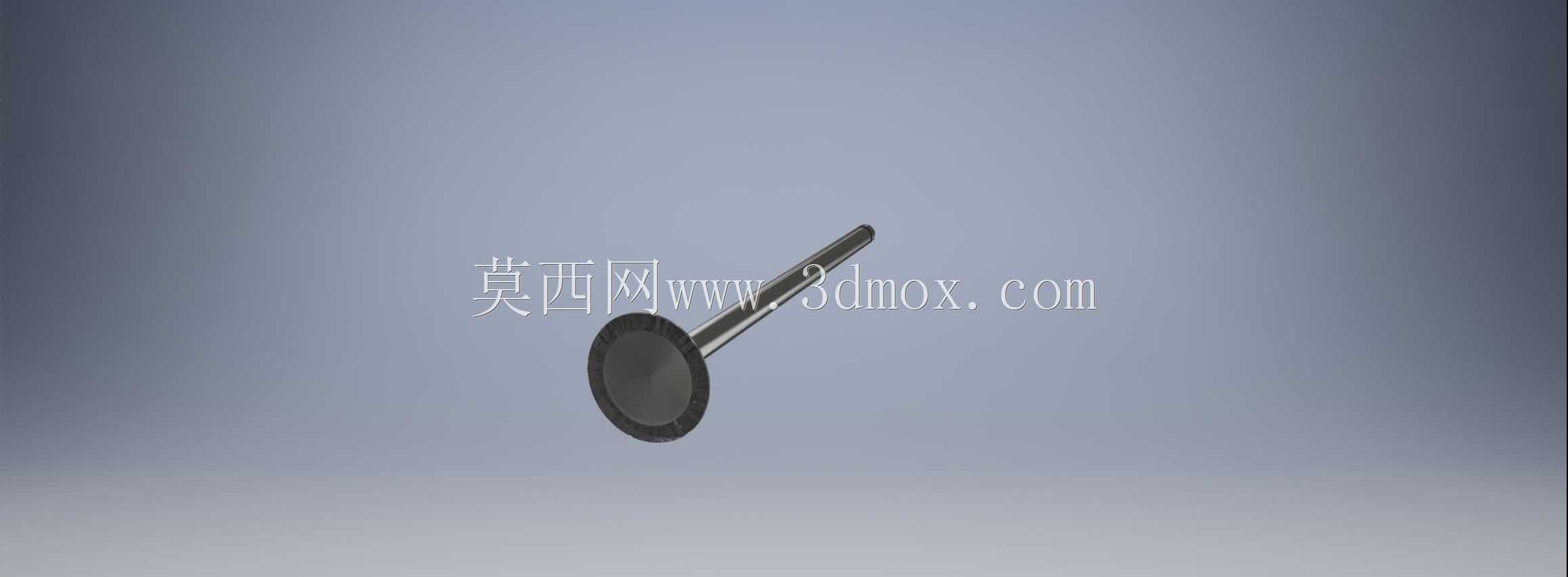

踏板车进排气门结构三维设计

　　在小排量踏板车的动力系统开发中，配气机构的进排气门是直接决定发动机充气效率、燃烧稳定性与运行寿命的核心零件，本次建模的气门零件针对踏板车卧式单缸发动机的紧凑布局设计，适配日常通勤类踏板车型的动力输出特性。从实际应用场景来看，这类气门长期工作在高温高压的燃烧室环境中，进气门需要在进气冲程开启时引导经过化油器或电喷系统雾化的可燃混合气顺畅进入气缸，排气门则要在排气冲程将燃烧后的高温废气快速导出，两者的运动规律完全匹配发动机凸轮轴的型线设计，配合气门弹簧实现精准的往复启闭动作。设计过程中首先要匹配气缸盖的安装边界，气门杆部的直径需要与气门导管的内孔保持合理的配合间隙，既要保证杆部上下运动的顺滑度，避免卡滞导致的气门启闭失效，

　　又要控制间隙量防止过量机油顺着杆部进入燃烧室造成积碳。气门头部的锥面密封角度采用行业通用的45度设计，密封带宽度控制在1.2-1.5mm区间，这个宽度范围既能保证足够的密封比压，防止气缸压缩压力泄漏，又能避免密封带过宽导致的积碳嵌留、散热性能下降问题。从外形尺寸来看，杆部采用细长等直径结构，表面需要做氮化处理提升耐磨性能，杆部顶端与摇臂或凸轮接触的位置做了淬火加硬处理，承受长期往复敲击的接触应力；头部的盘径尺寸根据发动机的排量标定，进气门盘径略大于排气门，利用进气负压提升充气量，排气门则采用稍小的盘径配合更高的耐热合金材质，承受排气冲程的高温气流冲刷。建模时需要重点还原气门头部与杆部的过渡圆角，这个位置是应力集中的高发区域，

　　圆角半径过小会在发动机高转速运行时产生应力疲劳，导致气门断裂的严重故障，圆角过大则会挤占气道的流通截面，影响进排气的顺畅度。安装边界上，气门杆部插入气缸盖的气门导管后，伸出端需要安装气门锁片与气门弹簧座配合，锁片安装槽的位置精度直接决定气门的安装高度，进而影响气门间隙的调整余量，建模时槽的宽度、深度以及锥度都要严格匹配标准气门锁片的尺寸，避免出现安装后锁片脱落的问题。在实际的发动机台架测试场景中，这类气门需要经过上千小时的耐久测试，验证不同转速、不同负荷下的密封性能与磨损量，建模阶段还原的细节特征，比如杆部的表面粗糙度要求、头部锥面的圆跳动公差，都会直接转化为后续零件加工的工艺要求，杆部的圆柱度公差需要控制在0.005mm以内，

　　才能保证在气门导管内高速往复运动时不出现偏磨。很多入门级建模者容易忽略气门杆端的倒角设计，这个微小的倒角是为了安装时方便插入气门弹簧座与锁片，同时避免杆端的锐边刮伤气门油封的唇口，导致油封过早损坏出现烧机油的问题。另外，排气门的头部因为长期接触800℃以上的排气高温，建模时可以在头部背面设计合理的散热筋结构？不对，踏板车的小排量排气门一般不做额外散热筋，而是通过材质本身的耐热性配合气门座圈的导热来降温，所以模型中头部背面采用光滑的弧面过渡，减少废气流动的阻力，同时让热量能够快速传递到气门座圈，通过气缸盖的散热片带走。从配气机构的匹配来看，气门的总长度需要严格匹配气缸盖的燃烧室深度与凸轮轴的基圆尺寸，长度过长会导致气门无法完全关闭，造成气缸压力不足，长度过短则会让气门开启升程不足，降低发动机的进气量，导致动力输出下降。在三维建模的过程中，需要先建立气门的中心轴线作为基准，先绘制杆部的圆柱特征，再通过旋转特征生成头部的锥面与盘状结构，最后切除锁片安装槽、加工顶端的淬火区域平面，所有的特征都要围绕中心轴线做对称约束，保证零件的动平衡性能，避免高转速下气门出现往复运动的偏摆。这类零件虽然结构看似简单，但是每一处尺寸公差、形位公差都直接关联发动机的整体性能，是小排量踏板车动力系统中不可或缺的基础零部件，建模时还原的所有细节都要符合实际量产零件的工艺要求，才能为后续的工程分析、模具开发提供准确的三维数模依据。
