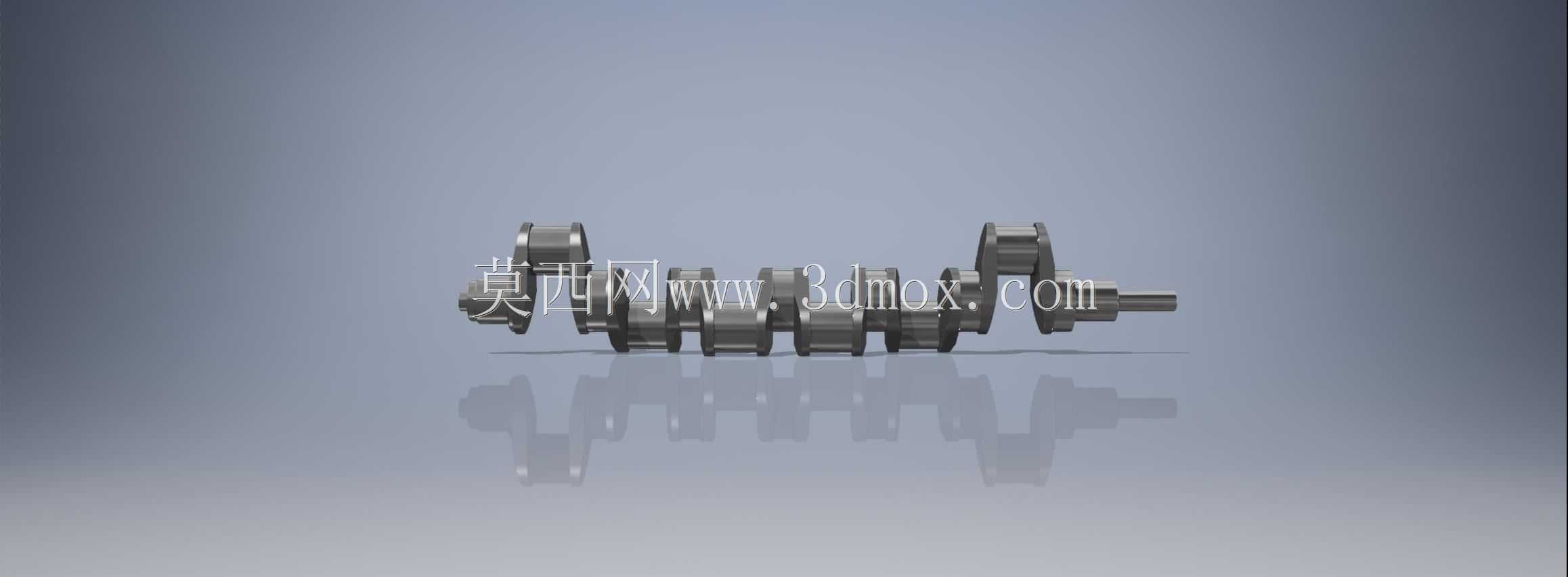

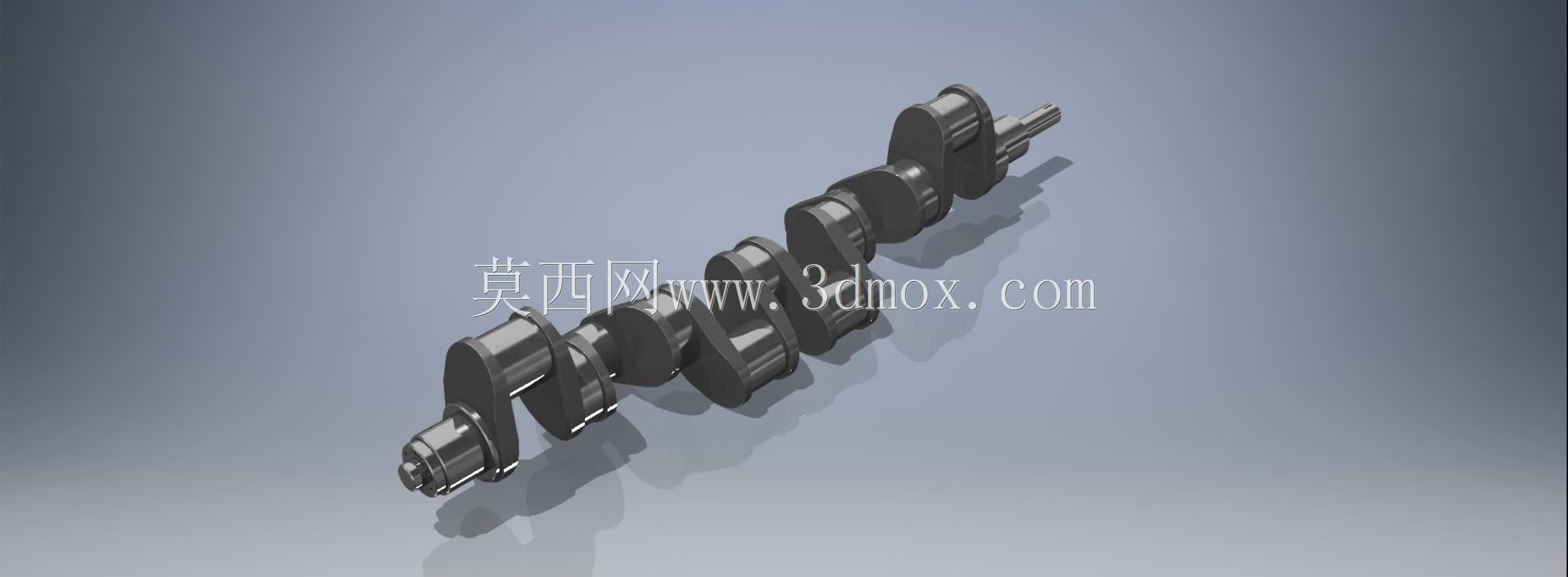

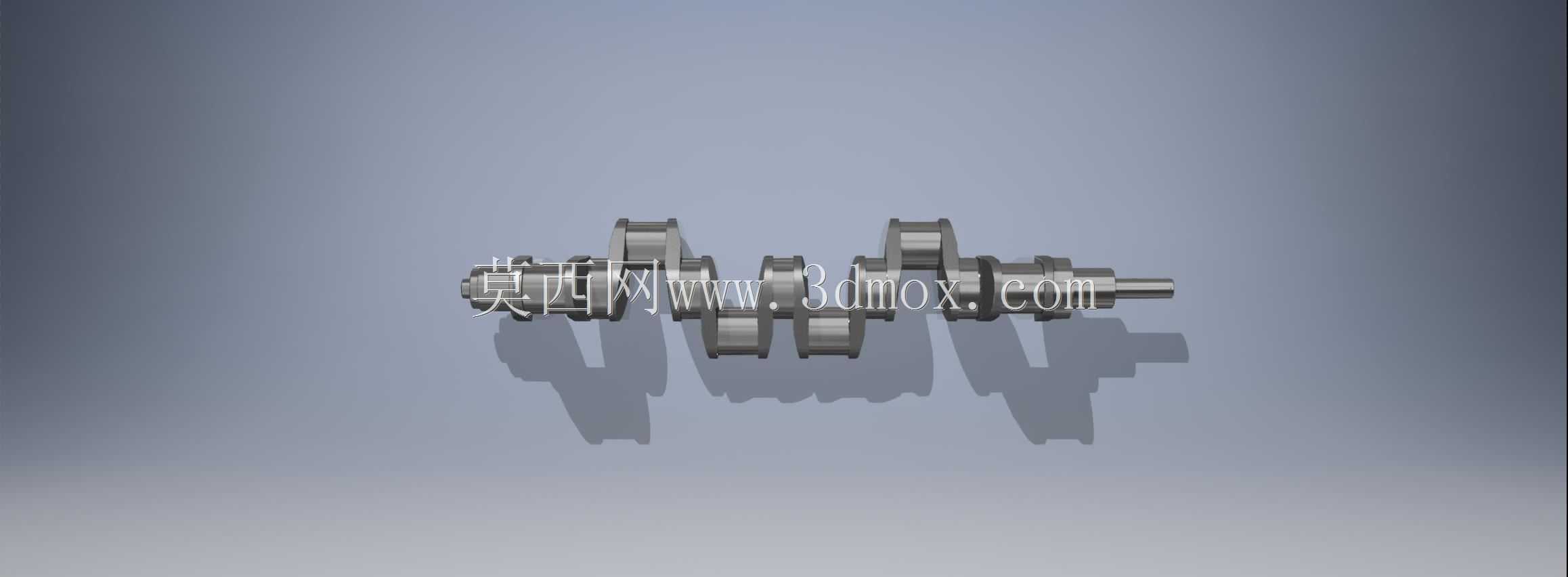

阿斯顿马丁V12发动机曲轴结构设计

作为V型12缸内燃机核心动力传递部件，这款曲轴的设计完全围绕大排量高性能动力单元的运行需求展开，适配阿斯顿马丁V12发动机的高转速、大扭矩输出工况，是发动机曲柄连杆机构中承接活塞往复运动、转换为旋转扭矩输出的核心载体。在实际装车场景中，曲轴需要承受12个气缸交替做功产生的周期性冲击载荷，每个曲柄销对应两个同相位气缸的连杆连接，整体采用全支承结构设计，相邻主轴颈之间布置一组曲柄，保证每一段曲柄都有足够的支承刚度，避免高转速下出现挠曲变形影响配气相位与活塞运行精度。从设计思路来看，这款曲轴的曲柄臂采用了不等厚优化结构，在保证平衡配重足够的前提下尽可能削减非受力区域的材料冗余，既控制了整体转动惯量，让发动机转速攀升响应更快，也避免了不必要的重量增加给前端轮系、启动电机带来额外负载。曲轴的轴向尺寸严格匹配缸体的主轴承座安装边界，主轴颈直径、曲柄销直径的比例经过反复校核，既保证足够的承压面积满足高负荷下的油膜建立要求，也控制了轴颈圆周速度，避免高转速下轴瓦出现异常磨损。油道设计采用斜向贯通式布局，从主轴颈表面的进油口直接连通至对应曲柄销表面，保证发动机运转过程中压力机油可以持续供给连杆轴承，同时在曲柄臂的平衡块位置预留了动平衡去重区域，方便生产装配阶段完成高精度动平衡校准，将高转速下的振动量级控制在设计阈值内。在实际维修与改装场景中，这款曲轴的安装定位依赖主轴颈与主轴承瓦的间隙配合，轴向定位由中间主轴颈两侧的止推片实现，安装时需要严格控制各主轴颈的同轴度误差，避免装配应力导致曲轴运转时出现早期疲劳断裂。曲轴前端的轴头结构用于安装正时齿轮、曲轴皮带轮以及扭转减振器，后端的法兰结构用于连接飞轮与离合器组件，所有连接端面的平面度、螺栓孔位置度都有严格的公差要求，保证动力输出过程中不会出现偏心振动。不同于直列发动机曲轴，V12发动机的曲柄夹角为60度，能够保证做功间隔均匀，让发动机运行平顺性更优，这款曲轴的每个曲柄角度都经过精确计算，配合平衡轴的设计可以抵消大部分一阶、二阶往复惯性力，满足豪华高性能跑车对NVH性能的严苛要求。
