车间圆棒余料斜置存储料架结构设计

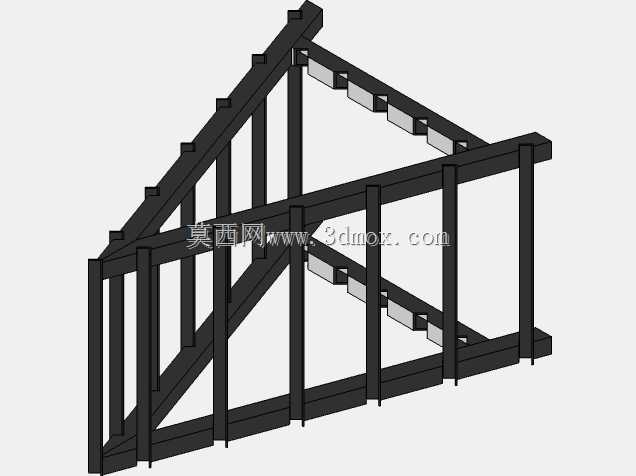

　　在机械加工车间的日常生产流转中，车床、带锯床加工后剩余的圆棒余料一直是现场管理的难点——这类余料长度不一、截面为圆形易滚动，随意堆放在地面不仅占用通道空间，还容易因滚落造成磕碰损伤，甚至带来绊倒操作人员的安全隐患，这款斜置式存储料架正是针对这类场景开发的专用存储工装。从结构设计逻辑来看，整体采用框架式焊接结构，主体依托矩形型钢搭建主承载框架，区别于普通水平层板货架，这款料架的承载面设置了固定倾斜角度，斜向布置的承托梁上均匀分布有分隔挡块，每一个格挡单元刚好可以容纳单根圆棒余料，依靠重力作用，放入格挡的圆棒会自然向料架低位侧滑移，既避免了圆棒滚动散落，也能让操作人员在取料时无需探身到料架深处，站在低位侧即可拿到最外侧的余料，大幅降低取料的弯腰幅度与操作强度。

　　主框架的后侧设置有斜向加强撑，从框架顶部后角延伸到底部前横梁位置，形成稳定的三角形受力结构，抵消斜向承载带来的侧向倾覆力矩，即使料架单侧满载放置长尺寸圆棒，整体结构也不会出现侧向变形或失稳。料架底部采用通长的底梁设计，增大与地面的接触面积，无需额外打膨胀螺栓固定即可依靠自身重量保持稳定，适配车间水泥地面的放置需求，也方便根据车间布局调整随时移位。从安装边界来看，整体为窄长型结构，宽度方向尺寸控制在较小范围，可以直接贴靠车间墙面、设备间隙放置，不会占用过多主通道空间；高度方向设置为中等高度，最高层格挡的位置不超过成年人站立操作的抬手高度，避免高位取料带来的坠落风险。

　　承托挡块的间距经过适配设计，可以容纳不同直径规格的圆棒余料，不管是小直径的圆钢料头，还是大直径的轴类余料，都能稳定卡在格挡内，不会出现卡滞或滑落的情况。在实际使用场景中，这款料架可以放置在车床下料侧、带锯床出料端的就近位置，加工产生的余料可以直接随手放入对应的格挡内，不需要额外搬运到远处的仓储区，减少现场物料的二次转运工作量；斜置的结构也能让操作人员直观看到每一格挡内的余料长度、规格，在需要短尺寸坯料进行小零件加工时，可以快速找到适配的余料进行利用，提升余料的复用率，减少新材料的领用消耗。

　　框架的所有连接位置采用满焊工艺处理，焊后做打磨去毛刺处理，避免尖锐边角划伤操作人员，整体结构没有多余的复杂零部件，后期维护只需要定期检查焊接位置是否出现开裂、挡块是否出现变形即可，维护成本极低。区别于通用的多层平板货架，这款料架没有设置封闭层板，圆棒放置后为开放式承托，表面残留的切削液、铁屑可以直接从格挡间隙落到地面，不会在架体上积留铁屑造成清理困难，适配机加工车间多油污、多铁屑的现场环境。架体的低位端设置有端部挡梁，高度刚好挡住圆棒的下端位置，既不会阻碍取料时的抽拉动作，也能避免圆棒因倾斜角度过大从架体低端滑出。在设计阶段就考虑了不同长度余料的存储需求，斜向承托梁的长度可以覆盖车间常见的余料长度范围，即使是长度较短的料头，也能稳定搭在前后承托梁上，不会出现倾斜掉落的情况。整体结构没有采用复杂的连接配件，所有部件均为常见的型钢材料切割焊接而成，加工制作难度低，车间有焊接能力的情况下可以快速复制制作，适配不同规模机加工车间的自制需求。
