交流稳压器配套活塞结构设计方案

　　在交流稳压器的调压执行机构中，活塞是承担动力传递、位置调节与介质隔离的核心受力零件，其结构合理性直接决定稳压器调压动作的响应速度、密封可靠性与长期运行稳定性。这类活塞并非内燃机中承受高温燃气冲击的动力活塞，而是适配稳压器内部调压驱动腔的专用执行构件，日常运行中需要跟随调压指令做轴向往复位移，带动碳刷或者调压触头改变接触位置，实现输出电压的动态补偿，同时还要隔绝驱动腔与调压腔的介质串流，避免润滑脂或者阻尼油渗入电气接触区域引发接触不良故障。

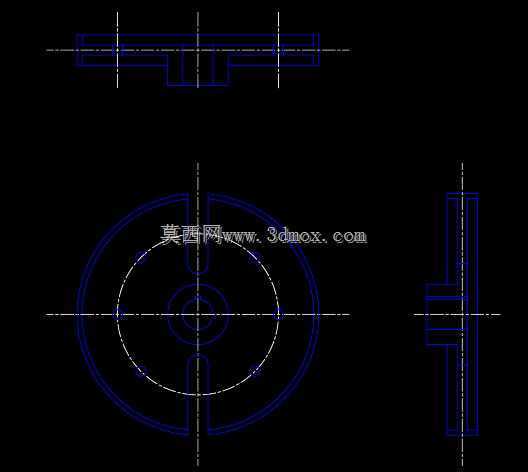

　　从结构设计逻辑来看，该活塞采用了圆盘式主体加同轴导向杆的经典布局，圆盘端面设置有多层环形密封槽，可适配不同截面的密封圈安装，满足不同阻尼介质下的密封要求；中心导向杆与圆盘主体采用同轴度公差严格控制的一体化结构设计，避免分体装配带来的同轴度误差导致往复运动卡滞。导向杆的长度经过精确核算，既满足全行程位移的导向支撑需求，又不会超出稳压器壳体的内部安装边界，避免运动过程中与其他电气构件发生干涉。圆盘的外圆尺寸与驱动腔的内径采用基孔制间隙配合，配合间隙控制在0.02-0.05mm区间，既保证运动过程无卡滞，又能给密封圈预留合理的压缩量，实现可靠密封。

　　在实际应用场景中，这类活塞主要配套于接触式交流稳压器的伺服驱动机构，当稳压器的检测单元识别到输入电压波动时，伺服电机通过传动机构带动活塞做轴向位移，进而驱动调压刷架沿调压线圈表面滑动，改变线圈的匝数比，最终实现输出电压的稳定输出。活塞的运动行程与稳压器的调压范围直接对应，设计过程中需要严格控制活塞的起始位置与终止位置的硬限位结构，在活塞的两个端面都预留了缓冲垫安装槽，避免活塞运动到行程端点时发生刚性撞击，产生噪音或者损坏周边构件。

　　从安装边界来看，活塞装入驱动腔时不需要复杂的专用工装，只需要将对应规格的密封圈装入环形槽内，在导向杆表面涂抹适配的润滑脂后，沿驱动腔轴线方向平稳推入即可完成装配。活塞的端面设置有标准的传动连接孔，可通过销钉或者螺纹连接件与传动杆实现刚性连接，连接位置的公差经过严格校核，保证传动过程中无旷量，避免调压过程中出现位置偏差导致输出电压精度不足。活塞的材质选择兼顾了结构强度与耐磨性能，主体采用高强度铝合金加工成型，表面做硬质阳极氧化处理，既降低了整体重量，提升调压响应速度，又能保证长期往复运动下的表面耐磨性能，减少磨损带来的间隙增大问题。

　　在结构细节处理上，活塞的所有锐边都做了R0.3-R0.5的圆角倒钝处理，避免装配过程中锐边切割密封圈导致密封失效；环形密封槽的槽宽与槽深公差控制在±0.02mm范围内，保证密封圈安装后压缩率处于合理区间，既不会因为压缩量过大导致运动阻力增大，也不会因为压缩量不足导致密封失效出现介质泄漏。导向杆的表面粗糙度控制在Ra0.8以下，降低导向过程中的摩擦阻力，同时减少密封圈的磨损，延长整套密封组件的使用寿命。针对稳压器长期不间断运行的工况，活塞的结构设计还考虑了热胀冷缩的影响，材质的线膨胀系数与驱动腔壳体材质的线膨胀系数接近，避免在宽温度范围运行时因为膨胀量差异导致卡滞或者间隙过大问题。

　　在实际选型匹配过程中，设计人员需要根据稳压器的额定调压行程、驱动腔内径、驱动介质压力来确认活塞的具体尺寸参数，该结构的活塞可适配10kVA到50kVA区间的多数接触式交流稳压器驱动机构，也可根据具体的安装空间调整导向杆长度与圆盘厚度，满足不同规格稳压器的设计需求。不同于通用液压油缸活塞，该活塞的受力载荷较小，但是对运动的平顺性、位置精度要求更高，因此在形位公差控制上更加严格，尤其是导向杆与圆盘端面的垂直度、圆盘外圆与导向杆的同轴度，都会直接影响调压动作的平稳性，长期运行下如果形位公差超差，会出现调压卡顿、电压波动超差、密封圈异常磨损等问题，因此在建模过程中所有形位公差的基准选择都围绕装配后的实际工作状态设定，保证加工完成后的零件能够直接满足装配要求，不需要额外的修配调整。
