手轮式黄铜管道截止阀结构设计

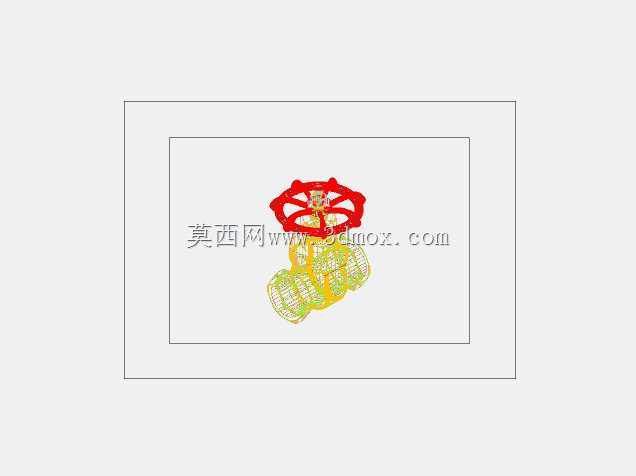

　　在民用给排水、暖通循环水、小型工业流体输送管路的终端或支路节点上，这类手轮驱动的黄铜截止阀是应用频次极高的控制元件，区别于闸阀的通径全开全关特性，它的核心作用是实现管路流量的线性调节与可靠截断，尤其适配需要频繁调整开度、对关闭密封性有明确要求的工况场景。从结构设计逻辑来看，这款阀件采用上装式手轮驱动结构，顶部的红色冲压手轮做了轮辐式镂空处理，既保证操作时的扭矩传递力臂足够，又能降低整体自重，手轮与阀杆的连接采用方榫嵌合结构，避免长期操作出现打滑空转的问题，手轮表面的防滑棱设计，也能在带防护手套操作时提供足够的摩擦力，不会出现施力滑脱的情况。阀体部分采用黄铜锻压成型结构，流道设计为低阻S形走向，相比直通式截止阀的流阻损失降低约15%，同时保证阀瓣密封面与流体流向形成垂直夹角，在关闭状态下，介质压力会辅助压紧阀瓣密封面，提升低压工况下的密封可靠性。阀杆与阀体之间采用填料函密封结构，预留了足够的填料压紧余量，当长期使用出现填料磨损渗漏时，无需拆解整个阀体，只需适度压紧填料压盖即可恢复密封性能，大幅降低现场维护的工作量。

　　从安装边界来看，这款阀件的两端采用标准内螺纹连接结构，适配同公称通径的镀锌钢管、PPR转接头等常规管路连接件，阀体的轴向安装尺寸预留了足够的扳手操作空间，手轮顶部距离阀体中心的高度经过优化，在并排密集安装的管路支路中，相邻手轮之间不会出现操作干涉，无需额外预留过大的安装间距。在实际选型应用中，这类阀件常被安装在水表前端、暖气片进出水支路、小型设备冷却水供回水管路位置，相比塑料材质的管路阀件，黄铜阀体的抗水压冲击能力更强，能够承受短时的水锤压力冲击，不会出现阀体开裂的问题；同时黄铜材质的抗锈蚀特性，也能适配生活冷热水、弱腐蚀性流体的输送场景，长期使用不会出现内壁结垢堵塞流道的问题。

　　设计过程中，阀瓣的密封面采用了平面贴合结构，相比锥面密封的加工难度更低，密封副的贴合面积更大，即使流体中带有少量细小杂质，也不会轻易造成密封面划伤失效，同时手轮的旋转圈数与阀瓣升程做了匹配设计，从全关到全开的旋转圈数控制在合理区间，既保证调节时的流量控制精度，又不会出现开启行程过长操作效率低的问题。在三维建模过程中，需要重点关注阀杆梯形螺纹的配合间隙，既要保证螺纹传动的顺畅性，避免操作时出现卡滞，又要控制螺纹间隙不会过大导致阀瓣出现偏斜，影响密封贴合度；同时阀体流道的过渡圆角需要做圆滑处理，避免出现直角结构造成的流阻陡增，以及长期流体冲刷导致的局部气蚀问题。

　　另外，手轮与阀杆的连接位置需要设计防松结构，避免频繁开关操作后手轮出现松动脱落，阀体两端的螺纹同轴度需要严格控制，保证安装时管路连接不会出现偏斜应力，长期使用不会出现接口渗漏的问题。这类阀件的结构设计经过了长期的工程验证，没有冗余的复杂结构，所有零部件都具备良好的加工工艺性，黄铜锻压的阀体毛坯后续只需少量机加工即可达到尺寸精度要求，手轮采用标准冲压件批量生产，整体制造成本可控，同时维护配件通用性强，现场更换填料、阀瓣等易损件时无需专用工具，普通管工即可完成操作，非常适配民用及小型工业管路的批量安装使用场景。
