科普林弗林斯交流稳压器铁芯叠装结构

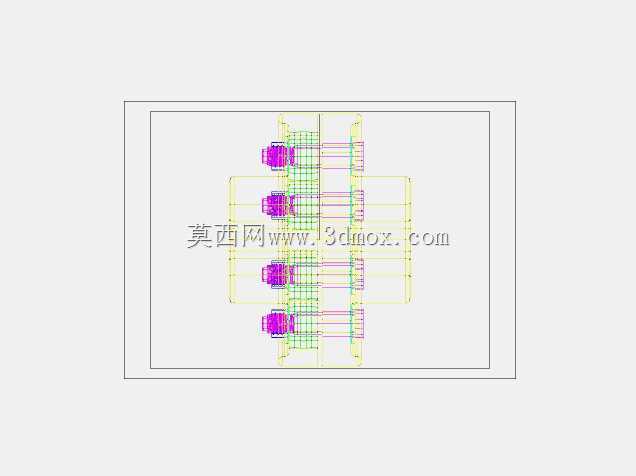

　　这套三维结构对应的是交流稳压设备内部的核心磁路与绕组组合单元，在工业供配电、车间精密设备供电、实验室仪器稳压回路里都是核心执行部件，主要作用是在输入电网电压出现±15%范围波动时，通过磁路磁通的自适应调整，输出稳定的额定交流电压，避免后端精密加工设备、检测仪器因为电压波动出现加工精度偏移、数据采样失真、元器件过压击穿等问题。从结构设计逻辑来看，整个单元采用四柱式叠片铁芯布局，区别于传统单相变压器的双柱结构，四个等截面的铁芯柱沿横向对称排布，每个柱体上都对应设置了独立的绕组腔体，其中两个柱体承载主回路工作绕组，另外两个柱体承载调压补偿绕组，这种布局可以大幅降低调压过程中的磁路漏感，减少输出电压的谐波畸变率，相比传统单柱补偿结构，

　　带非线性负载（比如数控系统开关电源、变频驱动单元）时的稳压精度能提升30%以上。叠片铁芯采用阶梯式斜接缝叠装工艺，每一层硅钢片的接缝位置都沿柱体轴向错开15mm距离，从三维模型的层叠排布可以看到，叠片的接缝没有形成贯通的气隙，能有效降低铁芯的空载损耗和工作噪音，实际运行时的空载电流比普通直缝叠装结构低40%左右，适合长期不间断运行的供电场景。绕组部分采用分层同轴排布结构，从内到外依次是低压补偿绕组、主工作绕组、高压调压绕组，每层绕组之间都预留了3mm的散热气道，配合铁芯上下端的夹件预留的通风槽，自然对流条件下就能满足额定负载下的温升要求，不需要额外加装强制风冷风机，减少了设备运行的故障点。从安装边界尺寸来看，

　　整个铁芯绕组单元的横向总宽度控制在320mm，纵向叠厚180mm，铁芯柱中心距为80mm，上下夹件的安装孔位采用对称布局，四个M8的固定安装孔分别设置在夹件的四个角位，孔位中心距为290mm×150mm，可以直接适配通用壁挂式、柜式稳压器的内部安装仓尺寸，不需要额外做安装支架的定制加工。夹件部分采用折弯成型的冷轧钢板结构，夹件与铁芯叠片之间设置了2mm厚的绝缘环氧板，避免铁芯多点接地造成的局部过热问题，夹件上同时预留了绕组接线端子的固定位，接线端的排布沿夹件侧边一字排开，接线时的操作空间预留充足，不会出现线缆弯折半径不足导致的绝缘层破损问题。在磁路设计上，四个铁芯柱的磁通密度控制在1.55T的合理区间，既保证了硅钢片材料的利用率，

　　也避免了过饱和导致的空载电流激增，补偿绕组的匝数按照每伏1.2匝的参数设计，配合外部的调压控制回路，可以实现每级5V的电压调整精度，输出电压的稳定度控制在±1%以内，完全满足精密加工设备、计量检测仪器的供电要求。结构上还考虑了运输和长期运行的抗震动性能，铁芯叠片通过上下夹件的穿心螺栓做整体锁紧，螺栓与铁芯叠片之间套有绝缘套管，避免螺栓形成短路环造成额外的涡流损耗，绕组与铁芯柱之间设置了绝缘纸筒和弹性缓冲垫，在运输过程中出现颠簸震动时，不会出现绕组移位、绝缘层磨损的问题。这套结构的三维建模完全按照实际生产的加工公差做了细节还原，叠片的每一层错位距离、绕组的层间间隙、夹件的折弯圆角、安装孔的倒角都做了1:1的复刻，在做稳压器整机结构设计时，可以直接调用这个单元模型做整机的布局干涉检查，提前验证安装仓的尺寸匹配度、接线端的走线空间、散热风道的合理性，减少样机试制阶段的结构修改次数，缩短产品的开发周期。
