交流稳压器结构工程图纸设计方案

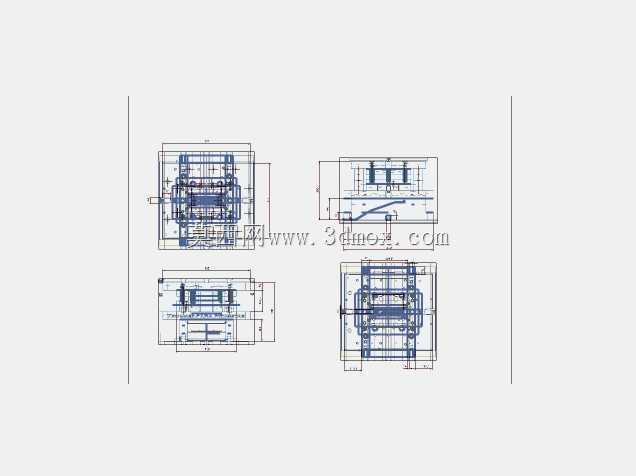

　　在工业供配电、精密加工车间、实验室测试场景中，电压波动会直接导致精密加工设备主轴转速失稳、测试仪器数据偏差、生产线PLC控制逻辑误触发，交流稳压器作为供电回路的核心稳压单元，承担着将波动输入电压校准至额定输出区间的关键作用，本次呈现的结构设计图纸完整覆盖了稳压器的整机装配逻辑、核心部件安装位、外部接口排布细节，可直接用于结构件加工、整机装配校验、安装空间预留核算。从设计逻辑来看，整套图纸采用多视图投影方式呈现，分别给出了整机俯视装配关系、侧视安装孔位、正视面板布局、核心绕组与调压机构的配合尺寸，设计阶段优先考虑了现场安装的适配性：底部安装孔采用长圆孔设计，可适配现场安装基座的孔位偏差，避免安装时二次扩孔带来的基座强度损耗；

　　侧边预留的进出线接口采用下沉式设计，既可以保证线缆弯曲半径满足电力施工规范，也能避免线缆外凸带来的磕碰损伤；面板区域的调压操作位与状态显示区做了分区排布，操作位预留了足够的手部操作空间，显示区的倾斜角度适配站立操作时的视线高度，无需俯身即可清晰读取输出电压、负载率等核心参数。在功能特性的结构落地上，设计时充分考虑了稳压器长期运行的散热需求，壳体侧边的通风槽排布避开了内部绕组的正投影区域，既可以形成贯穿式的散热风道，带走绕组与调压触头运行产生的热量，也能避免外部杂物直接掉落至绕组表面引发绝缘风险；内部绕组的固定支架采用绝缘材质搭配金属加强筋的结构，既满足电气绝缘的安全要求，也能承受运输、安装过程中的振动冲击，

　　避免绕组移位带来的气隙变化影响稳压精度；调压机构的滑动导轨做了限位设计，在输入电压超出稳压范围时可触发机械限位，避免调压触头超行程运行导致的部件损坏。从安装边界维度来看，图纸标注的整机外形尺寸可直接用于机房、设备控制柜内的空间预留，安装时需在设备周边预留不小于150mm的散热空间，进出线侧预留不小于300mm的线缆操作空间，避免后期运维时操作空间不足；设备底部的安装基面平面度要求控制在2mm以内，避免安装后壳体变形导致内部部件卡滞；整机重量分布经过重心核算，吊装时的吊点位置对应图纸标注的加强筋区域，禁止随意选择吊点导致壳体变形。在实际应用场景中，该结构设计的稳压器可适配额定负载范围内的工业设备、精密仪器、通讯基站设备的供电稳压需求，

　　结构上预留的扩展安装位可根据需求加装防雷模块、远程监控模块，无需对原有壳体进行二次加工；图纸中给出的部件配合公差均采用电力设备行业通用的公差等级，加工时可直接按照标注公差进行生产，无需额外进行公差换算，装配时的部件互换性较强，后期运维更换部件时无需进行额外的适配加工。整套图纸的视图排布符合机械制图的投影规范，每个尺寸标注都对应实际装配与加工的需求，没有冗余的标注信息，结构设计时充分平衡了加工工艺性、安装便捷性、运行可靠性三者的关系，既避免了过度设计带来的成本上升，也没有省略关键的结构加强、安全防护设计，可直接作为稳压器生产、安装、运维的结构参考依据。
