方形安装法兰小型驱动电动机结构设计

　　在小型自动化输送线、桌面级工装夹具、精密检测设备的动力端选型中，这类带方形安装法兰的小型电动机是应用频次极高的动力元件，区别于大扭矩工业电机，这类小尺寸电机的核心定位是为低负载、高安装精度要求的工位提供稳定旋转动力，常见于电子元器件分拣工位的皮带驱动、小型模组滑台的动力输入、实验室搅拌装置的动力源这类场景，安装空间局促、输出轴同轴度要求高是这类场景的共性需求。

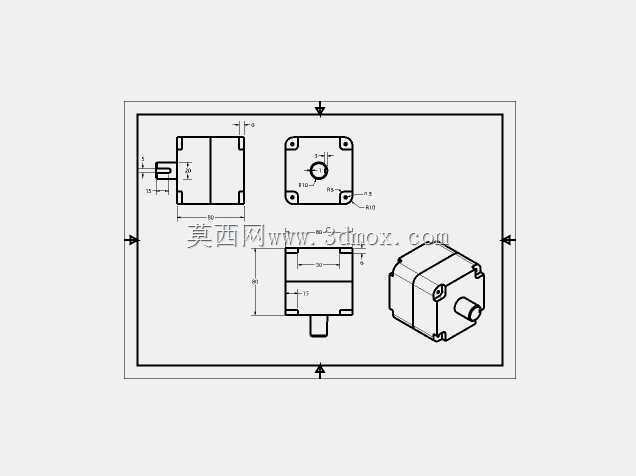

　　从结构设计逻辑来看，这款电机采用方形法兰安装结构而非圆形法兰，核心考量是适配紧凑型设备的安装板布局，方形法兰的四个安装孔呈对称分布，在安装板上加工定位孔时，可直接依托方形边做定位基准，相比圆形法兰需要额外做止口定位的方式，能减少安装板的加工工序，同时四个固定点的受力分布更均匀，在电机启停产生小幅振动时，方形法兰的抗扭转偏移能力更强，不会出现长期运行后安装位松动的问题。从图纸标注的尺寸边界来看，电机主体的轴向长度控制在紧凑区间，输出轴的轴径与伸出长度做了标准化匹配，可直接对接常用规格的联轴器、同步带轮，不需要额外做轴套转接，输出轴的轴肩位置做了定位设计，安装传动件时可直接抵靠轴肩完成轴向定位，省去了调整垫片的选配步骤，能大幅缩短现场装配的调试时间。

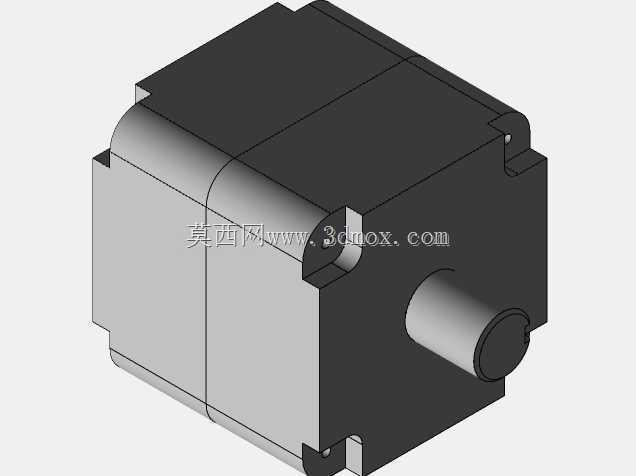

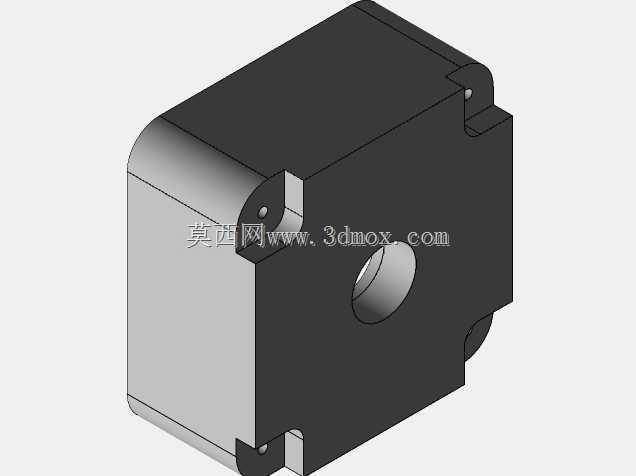

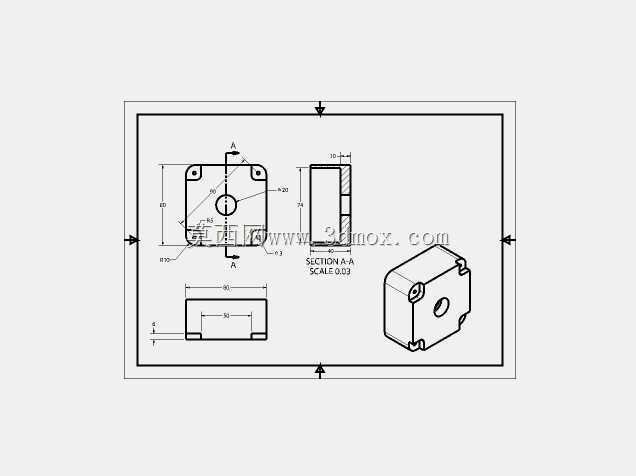

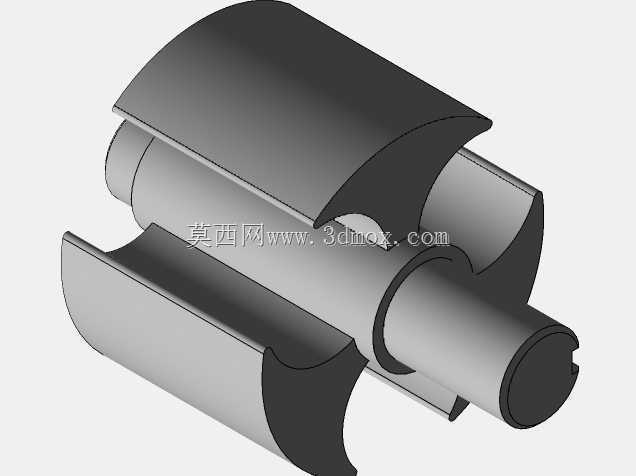

　　电机的壳体采用方形切角的造型设计，并非单纯为了外观规整，这种结构的壳体在做三维建模时，可直接通过拉伸切除完成主体特征，壳体的四个平面可直接贴合设备的安装立板或者走线槽，不会出现圆形壳体安装时需要额外做弧形适配座的问题，同时壳体表面的平面结构更便于粘贴铭牌、固定走线卡扣，在设备后期维护时，可直接通过平面上的标识快速确认电机的接线定义，不用在弧面上寻找标识位置。端盖部分与主体壳体采用止口配合结构，止口的配合公差选在过渡配合区间，既保证端盖与主体的同轴度，确保内部转子的转动间隙均匀，不会出现扫膛问题，又能在维修拆卸时不用借助专用拉马，通过端盖上的预留拆卸螺孔即可平稳顶开端盖，降低现场维护的难度。

　　从功能特性上看，这款电机的输出轴采用单出轴设计，轴端做了平面铣削处理，传动件安装时可通过紧定螺钉直接抵靠在铣平面上，相比光轴靠摩擦力固定的方式，能传递更大的扭矩，避免重载启停时传动件与轴之间出现打滑空转。电机的接线端设置在壳体侧面而非尾部，这一设计主要是为了压缩轴向安装空间，在轴向尺寸受限的安装位里，侧面接线不会额外增加轴向长度需求，接线口做了内螺纹设计，可直接对接标准规格的防水电缆接头，在有少量切削液、粉尘的加工工位上使用时，能避免杂物进入电机内部，提升运行稳定性。

　　在三维建模过程中，这类电机的建模重点在于安装基准的统一，所有尺寸都以法兰安装面为轴向基准，以输出轴轴线为径向基准，确保导入设备总装时，可直接通过配合关系完成定位，不需要额外调整位置。安装孔的位置度公差需要严格控制，四个安装孔相对于轴线的位置度偏差控制在0.1mm以内，避免出现安装时孔位对不齐的问题。输出轴的键槽或者铣平面的角度需要与法兰安装孔的位置做对应，方便装配时调整传动件的朝向。壳体的散热筋结构做了简化处理，因为这类小功率电机的发热量不大，不需要密集的散热结构，平整的壳体表面更利于安装固定，也能避免积灰堆积在散热筋缝隙里难以清理。

　　在实际设备选型匹配时，需要重点确认法兰的安装孔距、输出轴的轴径与伸出长度、电机主体的最大外径这几个边界尺寸，确保安装后电机主体不会与周边的走线、其他结构件产生干涉。尤其是在多电机并排安装的工位上，方形壳体的侧边可直接贴合排布，相比圆形电机需要预留圆周方向的间隙，能节省更多的安装空间，提升设备整体的紧凑性。这类电机的转子动平衡等级按照常规工业级要求设计，运行时的振动幅度控制在标准范围内，搭配减震垫圈安装后，可满足精密检测设备对振动控制的要求，不会因为电机振动影响检测精度。
