工业级鼠笼式三相异步电动机结构设计

　　在工业传动场景里，这类鼠笼式三相异步电机是覆盖面最广的动力输出单元，从输送线辊道驱动、风机水泵配套，到机床主轴进给、轻工机械的动力输入，几乎所有需要持续稳定旋转动力的工位都能见到同结构产品的身影。不同于伺服电机的高精度定位取向，这类异步电机的核心设计目标是长期连续运行的可靠性，以及面对不同负载波动时的抗冲击能力，建模过程中需要优先还原的，恰恰是那些现场安装、运维环节会直接接触到的结构细节。

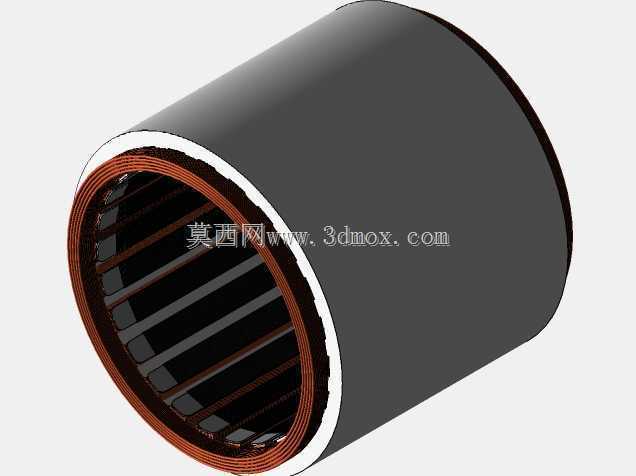

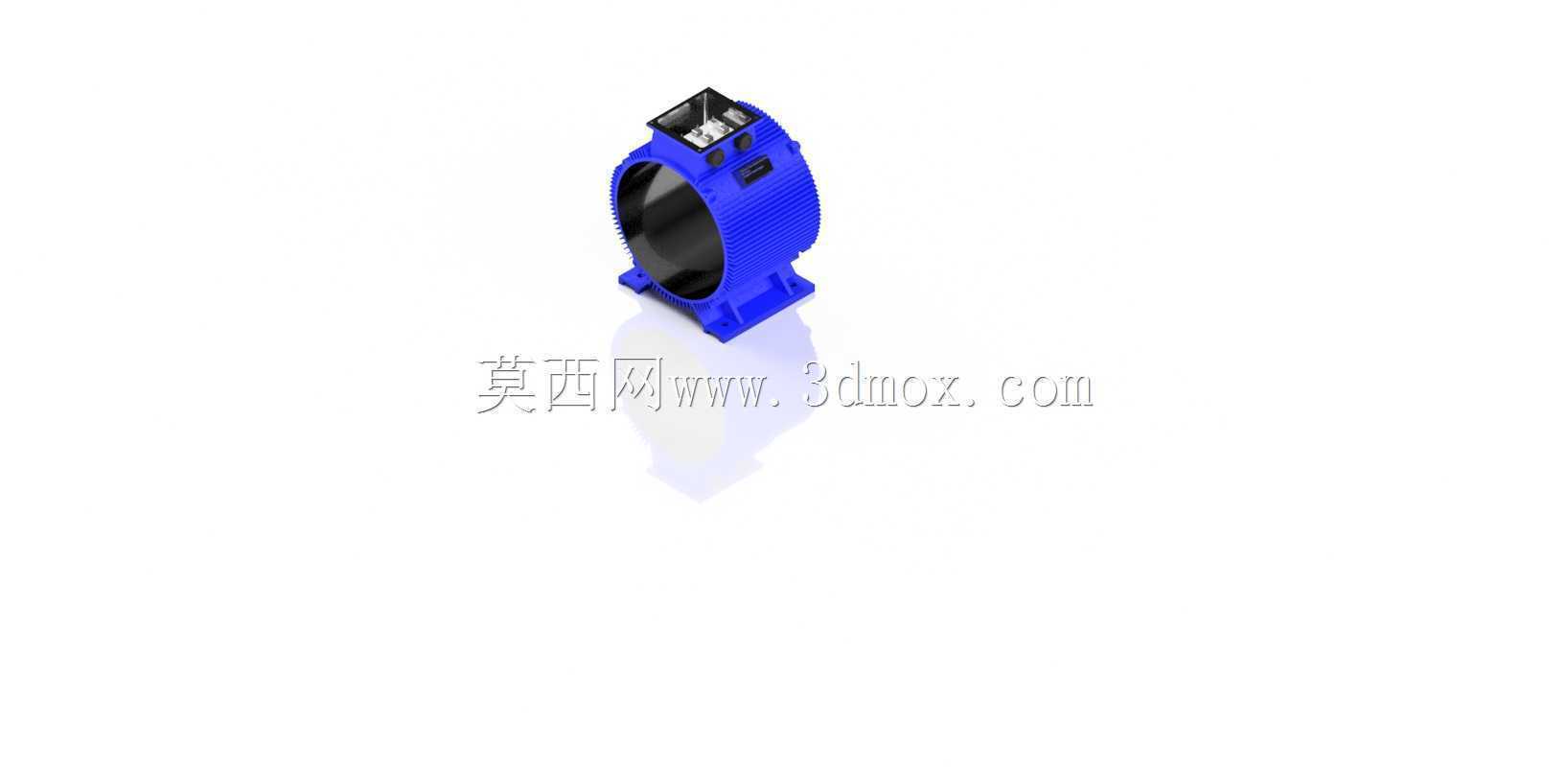

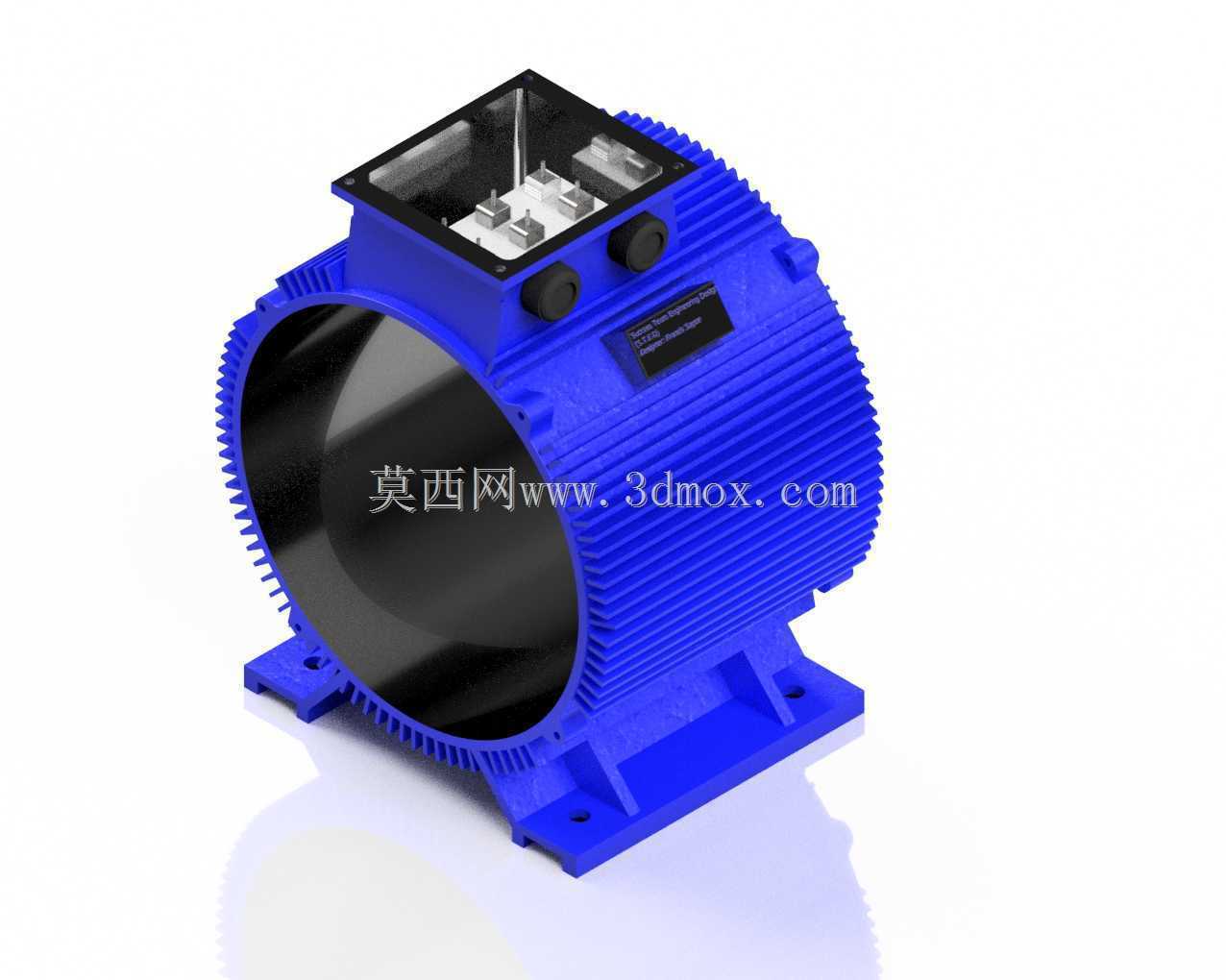

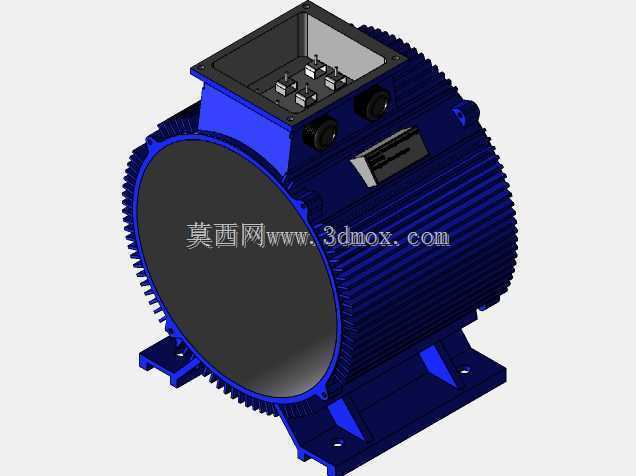

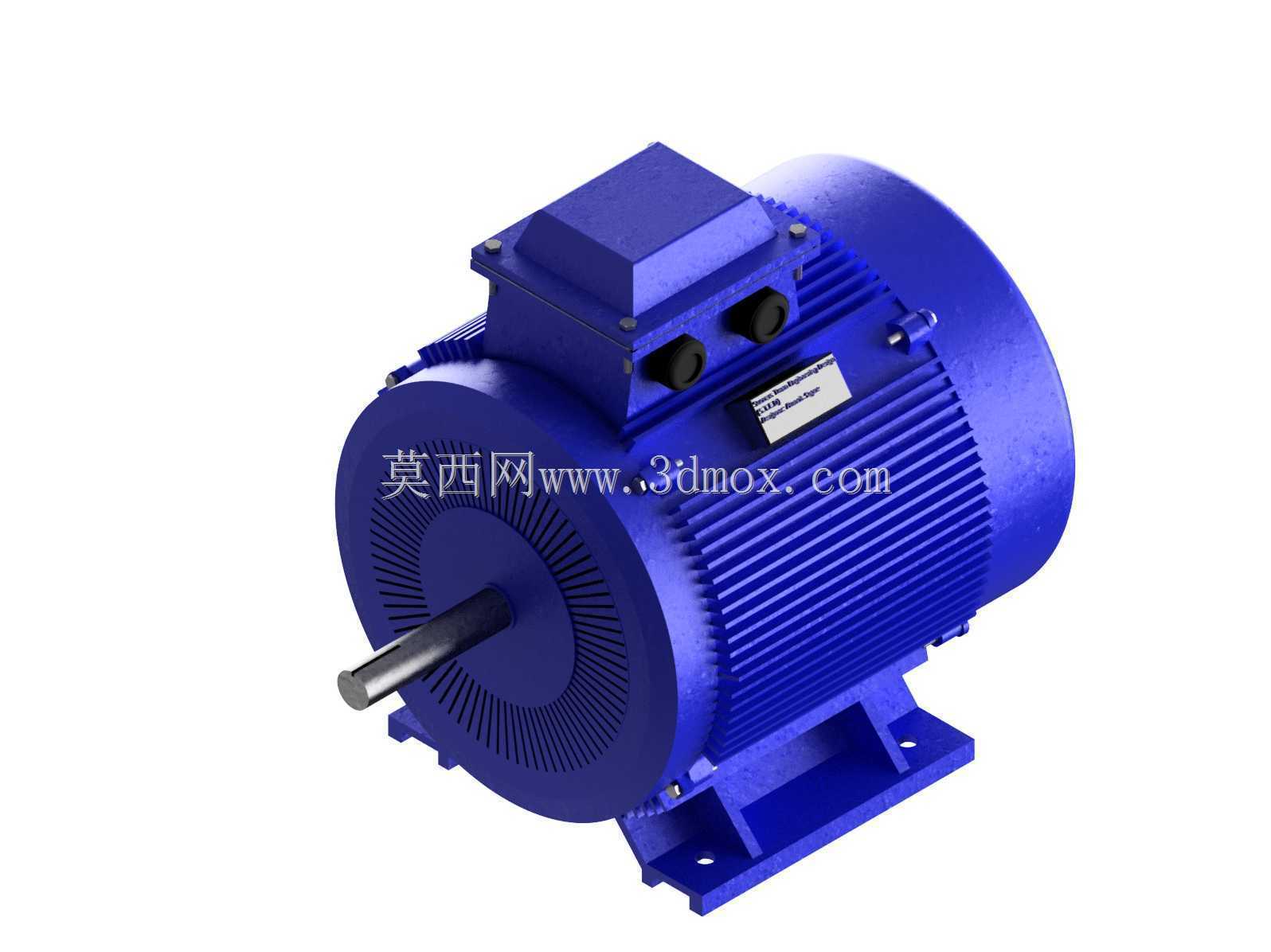

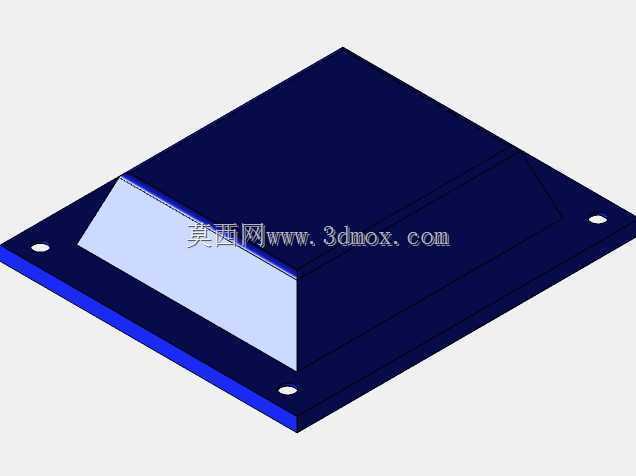

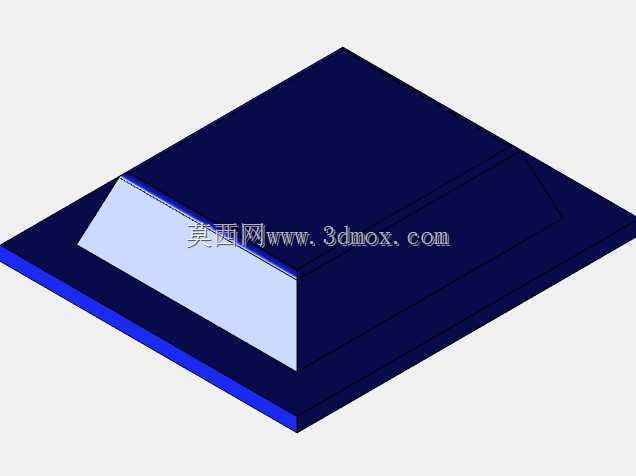

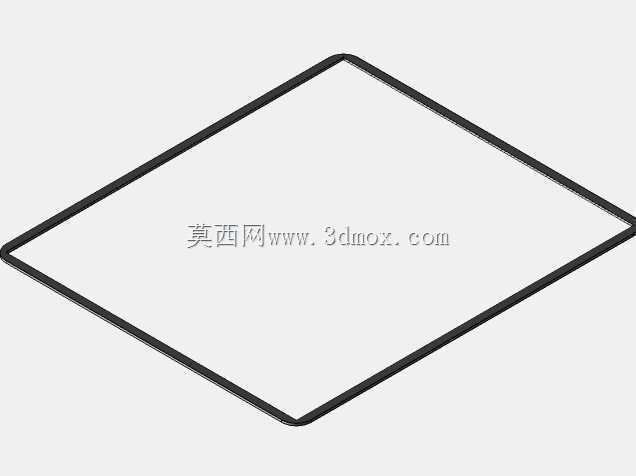

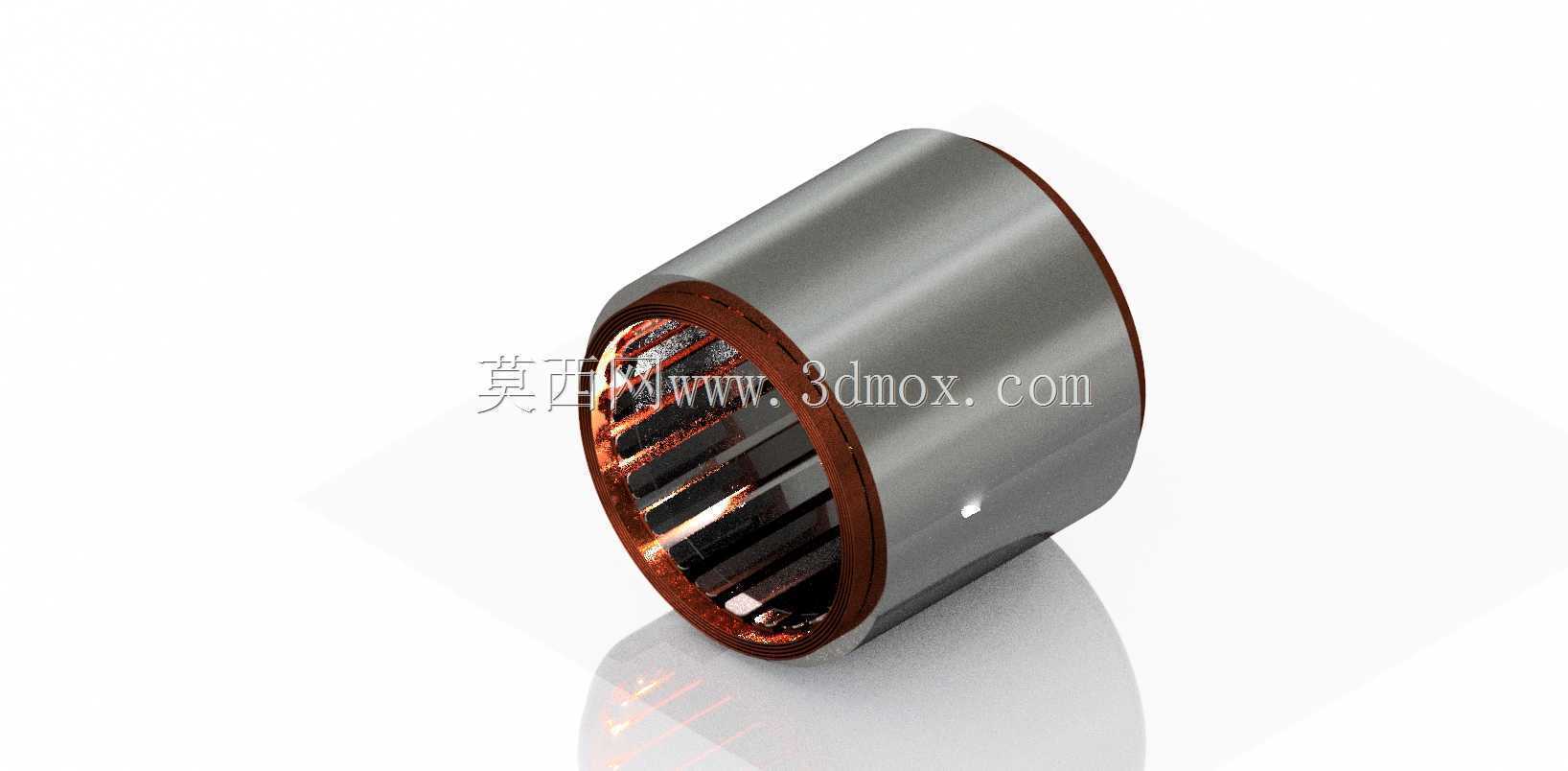

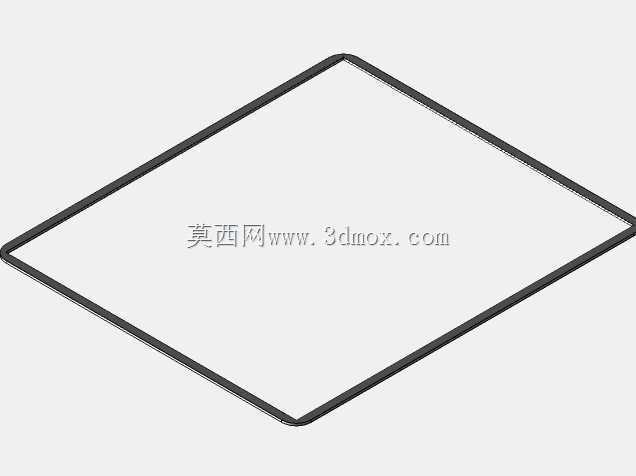

　　从结构设计逻辑来看，整机采用全封闭风冷外壳，壳体外表面的轴向散热筋不是随意排布的装饰结构，筋条的高度、间距、走向都要匹配尾部风叶的气流方向，保证电机在额定负载下运行时，定子绕组产生的热量能通过壳体快速散出，避免绕组温升过高击穿绝缘。顶部的接线盒结构做了独立的密封腔体设计，腔体内部预留了足够的接线空间，能容纳不同线径的动力线缆压接，接线盒盖板的密封槽结构也做了还原，对应现场使用时的密封胶条安装位，防止粉尘、水汽进入接线腔造成绝缘故障。接线盒旁的两个吊装螺孔位置，是按照整机重心分布计算后确定的，吊装时能保证电机保持水平状态，不会出现倾斜磕碰轴伸端的问题。

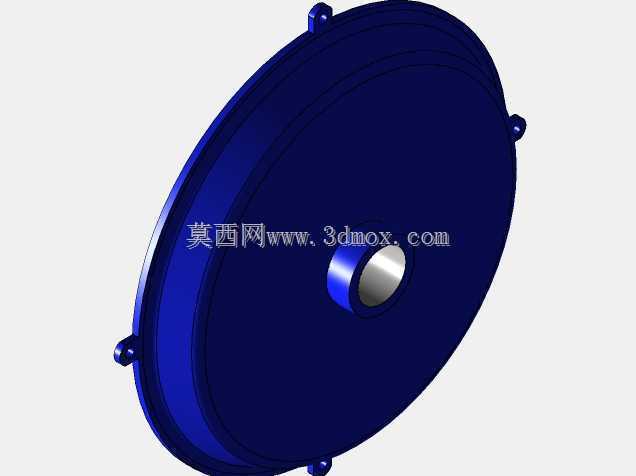

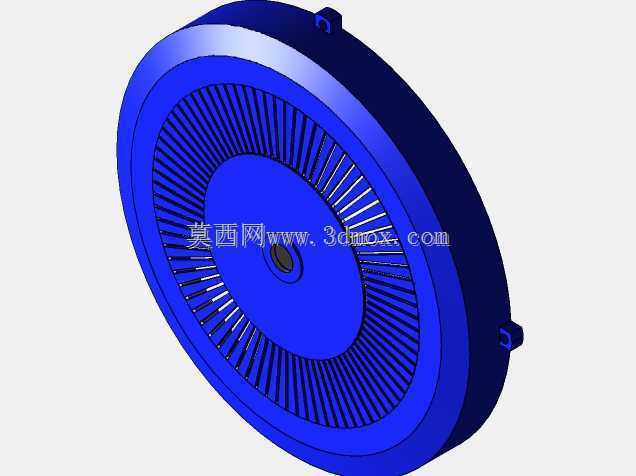

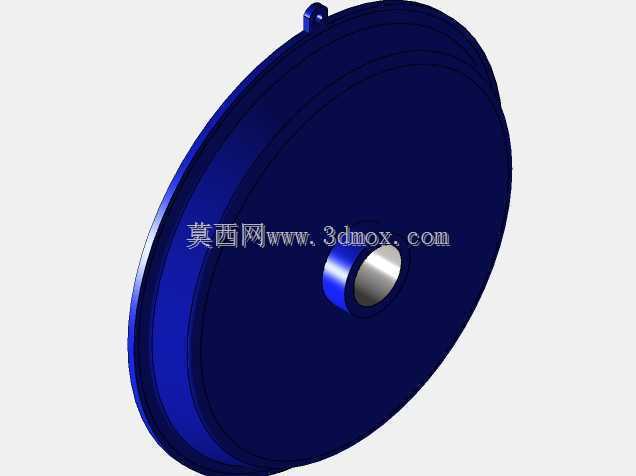

　　轴伸端采用标准的圆柱轴伸搭配平键槽结构，键槽的尺寸、轴伸的长度公差都严格对应通用配套标准，不管是连接联轴器、皮带轮还是减速机输入轴，都不需要额外做轴头改装。端盖部分的轴承室结构是建模时的重点，前后端盖的轴承位同轴度公差直接决定了电机运行时的振动值，所以在建模时端盖与机壳的止口配合面做了精准的配合尺寸还原，止口的深度、直径公差都按照通用电机的配合标准设定，保证装配后轴承不会出现偏磨。底座的安装脚是整台电机的安装基准，四个安装孔的孔距、安装面的平面度都对应通用安装尺寸，同一机座号的电机可以直接互换安装，不需要重新调整设备的安装基础，这也是工业场景里对动力部件最核心的互换性要求。

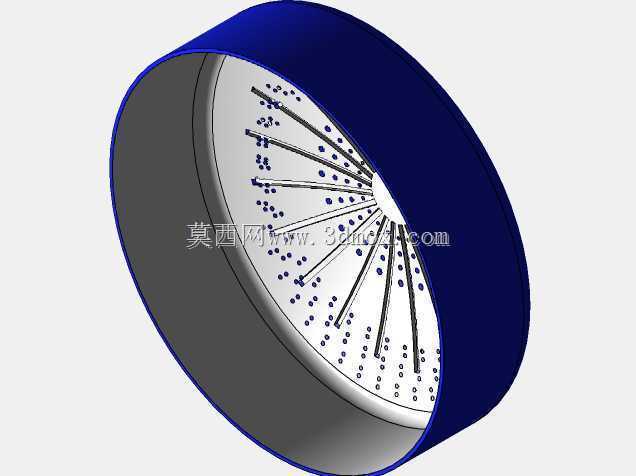

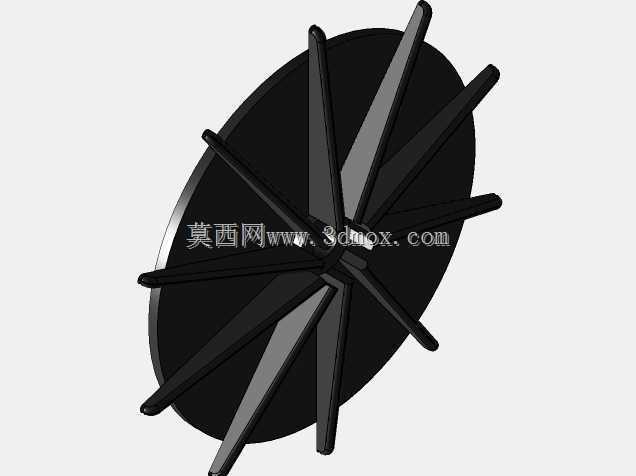

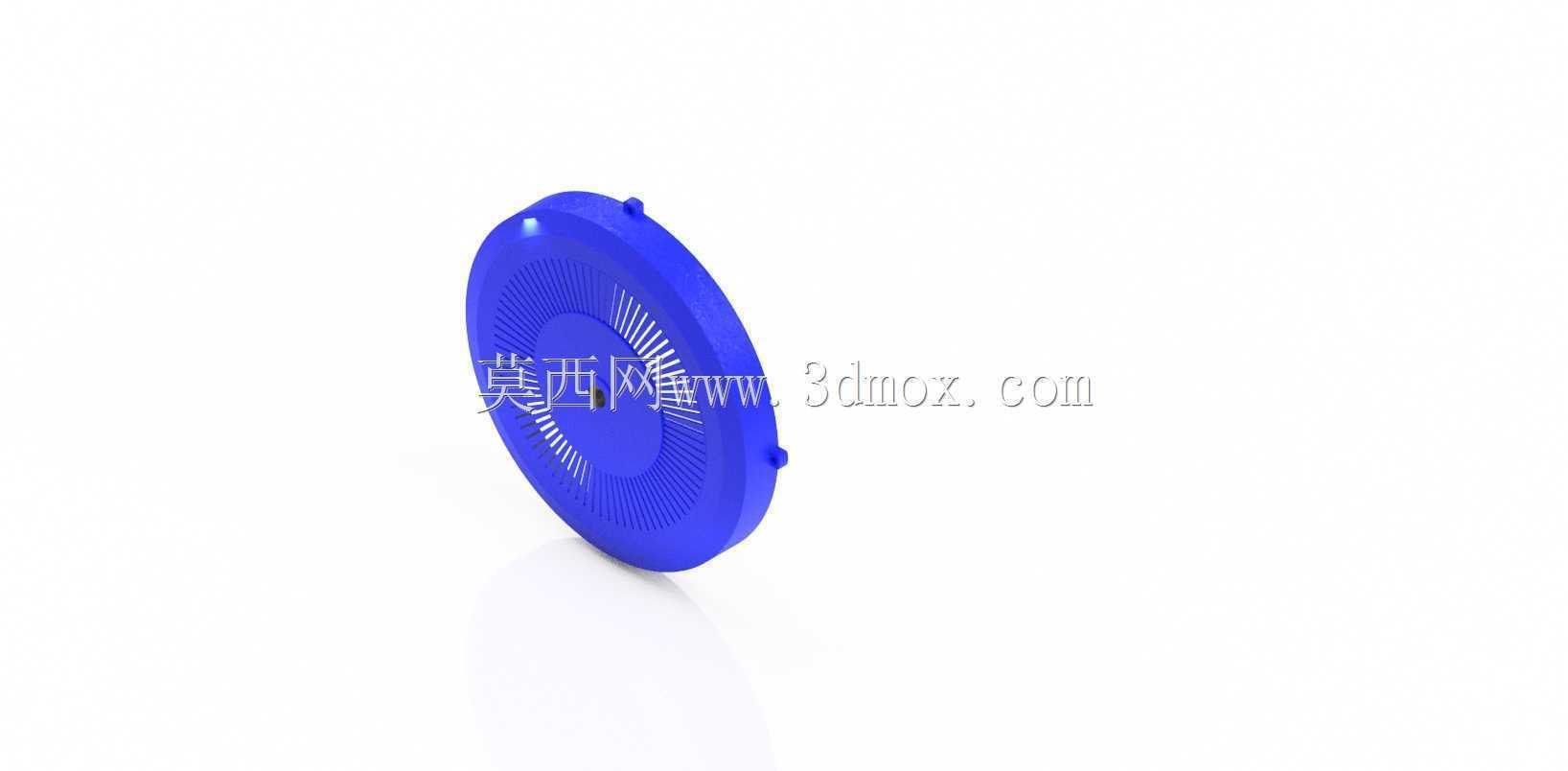

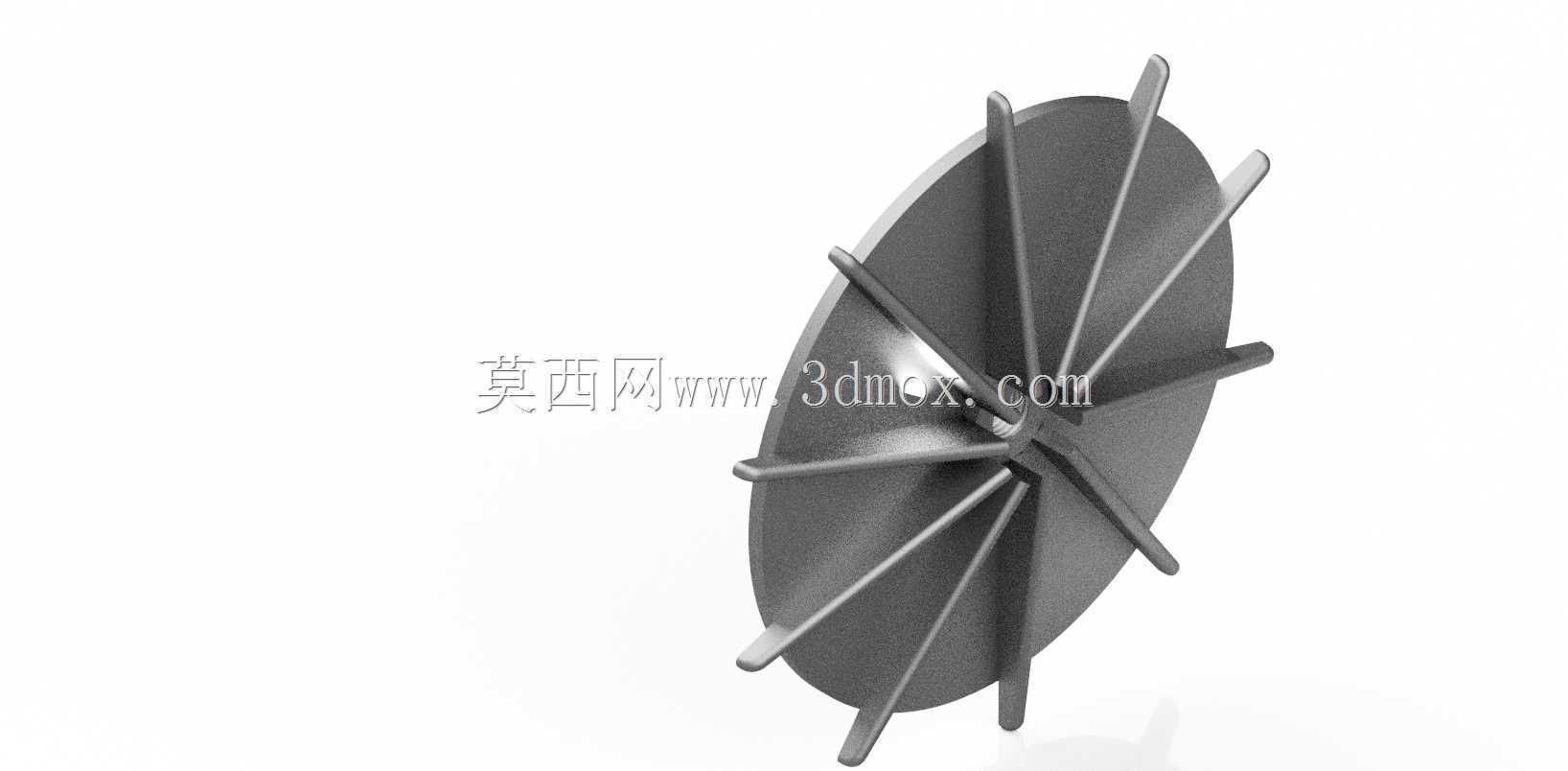

　　尾部的风罩采用镂空结构，既可以保护内部的冷却风叶不被异物触碰，又不会阻挡冷却风的进出通道，风罩与机壳的连接采用卡扣加螺栓的双重固定结构，运维时拆卸清理风叶积尘非常方便。机身侧面的铭牌安装位做了下沉式平面设计，粘贴铭牌后不会突出机身表面，避免安装、搬运过程中刮蹭掉铭牌参数。从安装边界来看，建模时完整还原了整机的最大外轮廓尺寸，包括接线盒突出机身的高度、风罩的最大外径、轴伸端的突出长度，在做产线布局、设备整体装配时，可以直接调用这个模型做干涉检查，不需要再额外测量各个突出部件的尺寸，能有效避免现场安装时出现部件碰撞、预留空间不足的问题。

　　这类电机的结构设计经过了几十年的工业应用验证，没有多余的花哨结构，每一处几何特征都对应实际使用中的具体需求：散热筋对应散热效率，安装脚对应安装互换性，接线盒对应接线运维的便利性，轴承室结构对应运行寿命。在做三维建模的时候，不能只做外观的曲面还原，更要把这些和装配、运维、性能相关的结构细节准确呈现出来，才能让模型真正具备工程实用价值，不管是用来做设备方案的布局演示，还是做新设备的动力部件选型配套，都能直接复用，不需要再做二次结构修正。
