车载永磁同步驱动电机结构设计

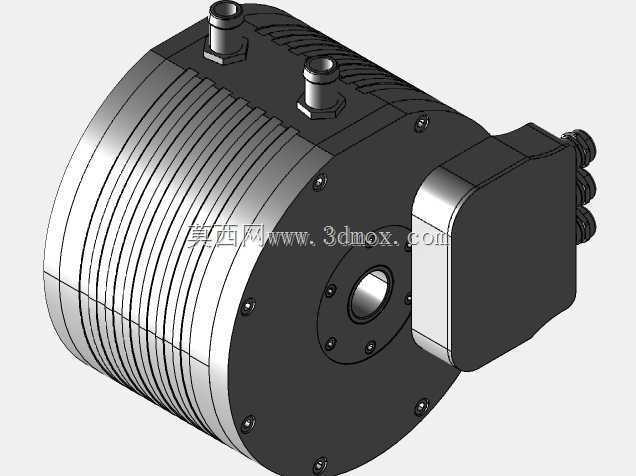

　　这款永磁同步驱动电机的三维结构，面向新能源乘用车、混合动力车型以及农业装备的电驱动系统开发，整机采用紧凑的同轴圆筒式布局，在有限的整车布置空间内兼顾高扭矩输出与持续散热需求。从结构拆解视角看，电机主体采用带环形散热筋的液冷机壳设计，外壳周向密布的纵向肋条既承担强化壳体刚度的作用，也扩大了冷却介质的换热面积，机壳顶部预留两个液冷管路接头，分别对应冷却回路的进出水口，适配整车液冷系统的管路走向，接线盒侧置在机壳输出端旁，动力线缆从盒体侧面的防水接头引出，避免与车身周边悬置、管路发生干涉。

　　在实际整车布置场景中，这类电机常作为纯电车型的主驱动单元，或是混动系统的辅助驱动/发电单元，峰值扭矩输出能力可覆盖整车急加速、爬坡工况的瞬时大负载需求，额定持续功率则匹配高速巡航、长时间农田作业这类稳定运行场景。设计阶段优先约束了安装边界：整机轴向长度与径向直径控制在紧凑区间，输出端采用中空轴法兰结构，可直接与减速器输入轴、半轴传动结构对接，省去额外的联轴器占用空间，机壳端面预留的多个安装螺孔点位，适配三点式、四点式动力总成悬置的安装需求，工程师在做整车总布置时，可直接以机壳外圆、接线盒外轮廓、顶部水嘴三个极限位置做干涉校核，预留出周边线束、冷却水管的装配间隙即可。

　　电机的功能特性围绕车用工况做了针对性结构优化：转子内置永磁体的同步磁路设计，兼顾低速大扭矩与高速弱磁扩速能力，可覆盖整车从起步到最高车速的全转速区间运行需求；液冷散热结构替代传统风冷，在电机持续高负载运行时，冷却液体在机壳内部流道循环，直接带走定子绕组产生的热量，避免长时间峰值输出后出现过热降扭，外壳的散热筋同时兼顾了极端工况下的辅助自然散热能力，即便冷却回路短暂流量不足，也能延缓整机温升速度。接线盒采用独立密封腔体设计，将高压接线端子与电机本体完全隔离，防护等级适配车底涉水、泥水飞溅的使用环境，侧面的多芯航空接头同时整合了动力线与旋变传感器信号线，减少整车外围线束的接插件数量。

　　从结构设计思路来看，这款电机没有采用工业电机常见的底脚安装形式，而是完全围绕车载动力总成的集成需求做外形收敛：机壳外圆做光滑过渡，没有突出的冗余结构，顶部水嘴采用外螺纹快插接口，装配时可直接对接整车冷却软管，侧置接线盒的轮廓做了切角处理，避免在整车侧向碰撞场景中直接挤压接线端子。输出端端盖集成了轴承座与安装定位止口，端面上周向分布的紧固螺栓同时承担端盖压紧与悬置支架连接的功能，减少了壳体上的开孔数量，也提升了整机的密封可靠性。针对农业装备的使用场景，电机壳体的加强筋布局额外强化了抗振动能力，可承受田间作业时路面颠簸带来的持续冲击，中空输出轴的设计也方便走线或者集成驻车锁止机构，适配不同车型的动力总成集成方案。工程师在做配套结构设计时，可直接基于该模型的外轮廓数据搭建悬置支架、冷却管路、高压线束的周边布置，所有安装接口的点位坐标、外形极限尺寸都已在模型中明确，无需反复测量实物即可完成前期的装配干涉校验与工况匹配评估。
