汽车传动系统用齿轮箱密封端盖结构

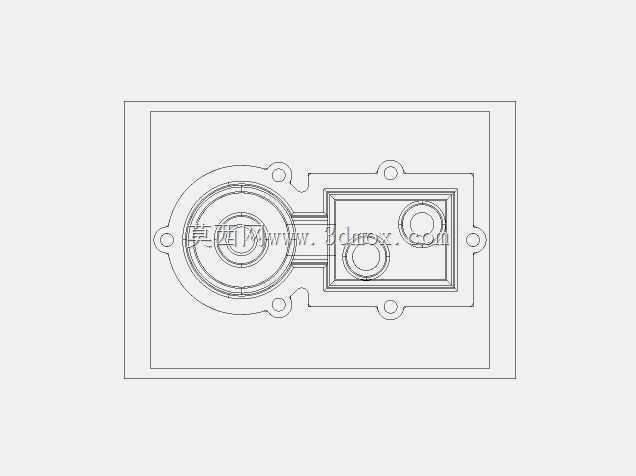

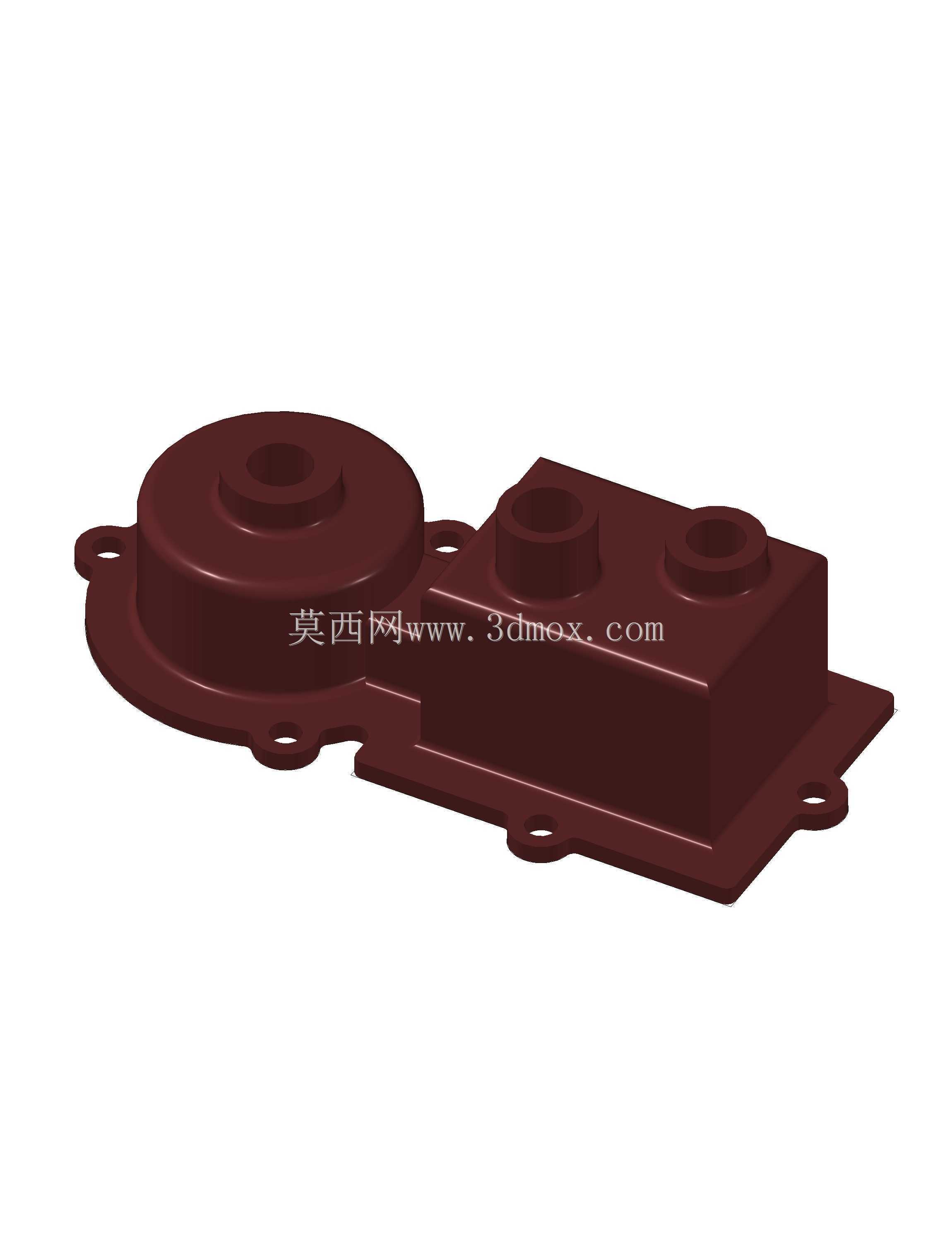

　　这款齿轮箱盖主要配套小功率传动齿轮箱使用，常见于车载辅助传动单元、小型工业减速机构的腔体密封场景，核心作用是封闭齿轮箱腔体，为内部啮合的齿轮组、润滑油脂提供封闭的储油空间，同时隔绝外部粉尘、水汽进入传动啮合区域，避免磨粒磨损加速齿轮齿面失效，也防止箱体内润滑油渗漏造成的传动效率下降与周边部件污染。从结构设计来看，整个端盖采用一体化铸造成型的分体式腔体布局，左侧圆形凸台对应齿轮箱内的主动齿轮轴端位置，凸台中心预留的沉孔结构用于适配轴端密封件的安装定位，凸台外圈的环形平面可贴合密封垫片，保证轴端区域的静密封性能；右侧矩形凸起腔体对应齿轮箱内的从动齿轮与啮合交汇区域，腔体内部预留的空间刚好容纳齿轮啮合的最大回转轮廓，

　　避免齿轮运转过程中与端盖内壁发生运动干涉，两个凸起的圆柱台分别对应两根从动轴的轴端位置，同样预留密封件安装位。安装法兰面沿整个端盖的外轮廓延伸，法兰面上均匀分布的6个安装孔位，对应齿轮箱箱体上的预制螺纹孔，安装时可通过螺栓均匀压紧，配合法兰面与箱体之间的密封垫片实现整圈密封，孔位的位置度公差控制在0.1mm以内，保证安装时螺栓可顺利穿入，不会出现偏载导致的密封面压合不均问题。设计过程中首先根据齿轮箱内部传动件的最大回转包络面确定端盖的内部腔体深度，圆形腔体的深度比主动齿轮的轴端伸出高度多2mm的安全间隙，矩形腔体的深度匹配从动齿轮组的轴向安装尺寸，既保证足够的运动避让空间，又尽可能压缩端盖的整体厚度，减少传动单元的轴向安装占用空间。

　　法兰面的安装孔分布经过受力校核，每个螺栓的压紧力可覆盖相邻两个孔位之间的密封面区域，避免出现密封压力空白区导致的渗油问题，端盖的壁厚采用均匀化设计，整体壁厚保持3mm，转角位置采用R2的圆角过渡，既减少铸造过程中的应力集中问题，也避免壁厚差异导致的铸件缩孔、砂眼等成型缺陷。从安装边界来看，整个端盖的横向安装尺寸为142mm，纵向安装尺寸为78mm，安装后凸起部分的最大高度为26mm，安装时需要保证端盖与箱体贴合面的平面度不超过0.05mm，密封垫片的厚度选用1.5mm的耐油橡胶石棉垫，螺栓拧紧力矩控制在8-10N·m，按对角顺序分次拧紧，避免单侧压紧导致的端盖变形。在实际车载场景中，这类端盖长期处于-40℃到120℃的工作温度区间，

　　同时要承受车辆行驶过程中的振动冲击，因此结构上在法兰面与腔体的连接位置设置了加强筋结构，提升端盖整体的结构刚度，避免振动导致的螺栓松动或者端盖开裂。端盖的内壁设计有环形的回油槽，齿轮运转过程中飞溅到端盖内壁的润滑油会顺着回油槽流回箱体底部的油池，避免润滑油在轴端密封位置堆积造成的密封件渗漏。不同于通用的平面端盖，这种分体式凸台结构的端盖可以在不增加整体安装空间的前提下，为不同位置的齿轮轴端提供独立的密封定位结构，同时减少端盖整体的材料用量，降低部件重量，符合车载部件轻量化的设计要求。在建模过程中，所有安装孔位、腔体轮廓、密封面的尺寸都与对应齿轮箱的箱体参数做了关联匹配，安装孔的倒角、腔体的拔模斜度都按照铸造工艺要求做了1.5°的拔模处理，可直接用于铸造模具的开模参考，也可用于后续的装配干涉检查、密封性能仿真分析。
