螺旋式手动起重支撑螺丝千斤顶结构

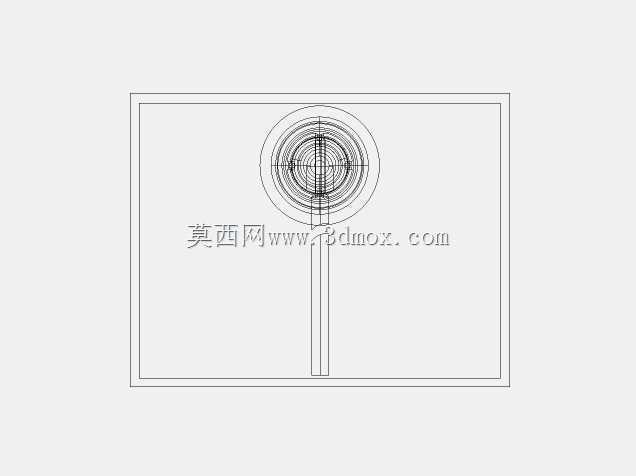

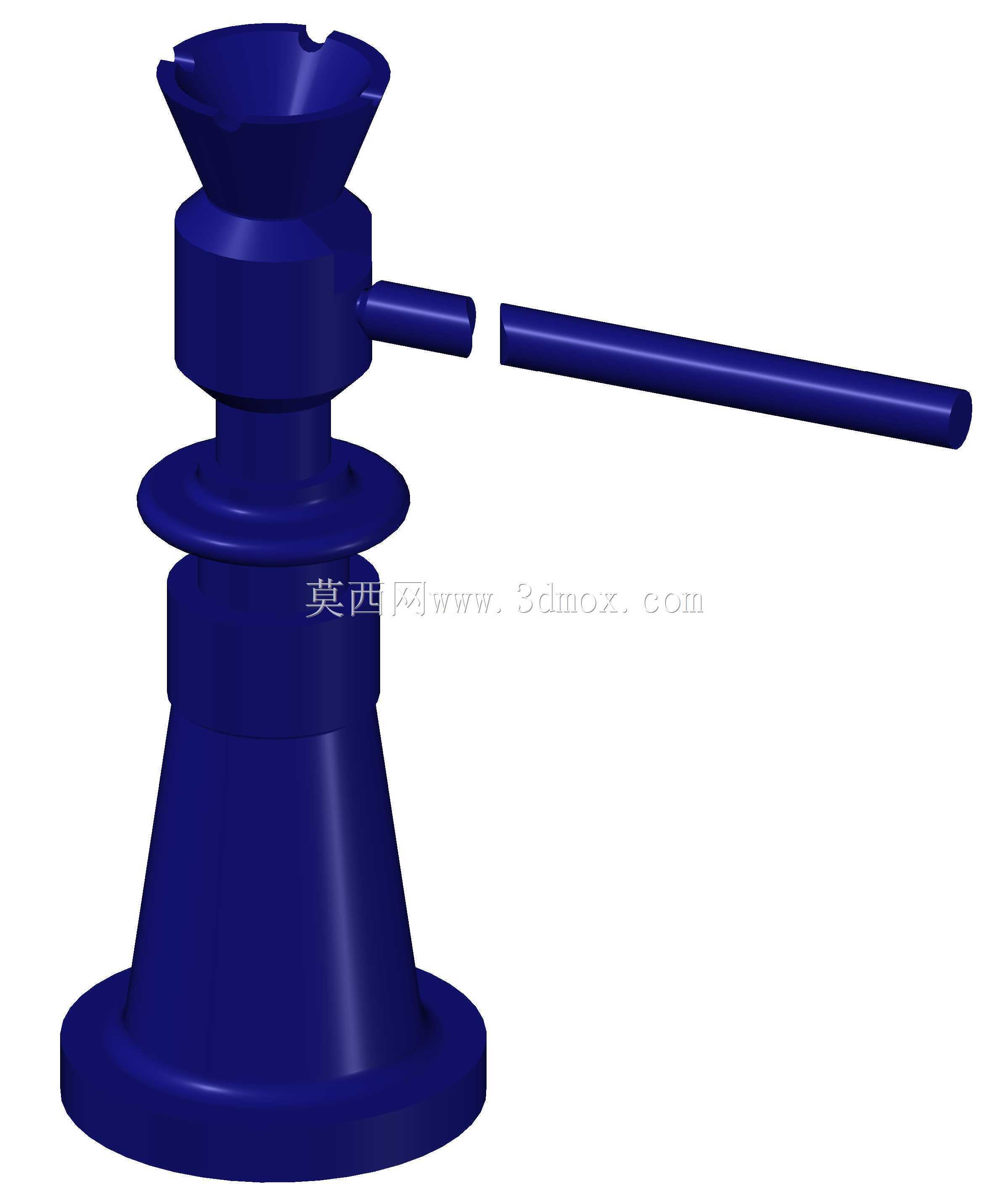

　　在重型设备检修、小型构件安装、车辆应急支顶这类需要精准控制顶升高度的作业场景里，螺旋式手动千斤顶的应用覆盖度一直很高，和液压类顶升设备不同，它不存在密封件老化泄压的风险，顶升到位后的自锁特性可以长时间保持支撑状态，不需要额外加装机械锁止结构，这也是很多野外无动力作业场景优先选用这类结构的核心原因。这款螺丝千斤顶采用梯形螺纹副作为核心传动结构，底座采用大直径锥形扩面设计，接触支撑面的外径是顶升螺杆直径的3.2倍，作业时可以把上部承载的载荷均匀分散到支撑接触面，避免局部压强过大压损地面或者支撑垫木，底座上沿做了圆弧过渡处理，没有尖锐的机加工棱角，搬运过程中不会割伤操作人员的防护手套，也能减少应力集中导致的底座开裂风险。

　　中部的承重螺母和底座采用过盈配合加骑缝销固定，不会因为长期承受交变载荷出现螺母跟转的问题，梯形螺纹的牙型角选用30度标准传动牙型，升角小于螺纹副当量摩擦角，不管承受多大的额定载荷，只要不额外施加反向扳动力，顶升螺杆就不会自行回落，自锁可靠性经过多轮载荷循环验证，完全满足静态长期支撑的使用要求。侧面的摇杆插孔设计在承重螺母的上部台肩位置，插孔和摇杆采用间隙配合，摇杆可以根据作业空间的需求随时插拔调整施力角度，在狭窄的作业空间里不需要360度转动摇杆，只需要小角度往复扳动就可以完成顶升操作，摇杆本身采用变直径设计，插入插孔的受力段直径更大，外端握持段做了滚花处理，手上沾有油污的时候也不会打滑，长时间施力作业不会出现硌手的问题。

　　顶部的承托头采用碗形开槽设计，既可以支撑平面构件，也能卡入圆形的轴类、管件类工件，顶升过程中工件不会出现侧滑偏移，承托头和顶升螺杆之间采用推力球轴承衔接，顶升过程中承托头可以随工件的接触角度小幅自适应转动，不会因为接触面不平整出现偏载，把螺纹副憋死或者顶弯螺杆。从设计边界来看，这款结构的最低闭合高度可以适配低矮空间的支顶需求，最大顶升行程达到闭合高度的0.6倍，覆盖了绝大多数日常检修、安装作业的顶升高度需求，整体结构没有易损的密封件、橡胶件，只要定期给螺纹副涂抹润滑脂，就可以在高低温、多粉尘的恶劣环境下长期使用，不需要复杂的维护保养。建模过程中特意对螺纹副的配合间隙做了工程化调整，没有按照理论零间隙建模，预留了0.1到0.

　　15毫米的配合间隙，既可以避免加工误差导致螺纹卡滞，也能留存润滑脂的存储空间，长期反复使用也不会出现螺纹过度磨损的问题；底座和承重螺母的衔接位置做了加强筋过渡，额定载荷下的结构安全系数达到4.5倍，远超普通手动起重工具的安全标准，即使出现短时的过载冲击，也不会出现结构断裂的风险。在实际设备安装作业里，这类螺旋千斤顶经常被成对使用，配合水平仪来精准调整大型设备的安装水平度，因为它的顶升调节精度可以达到毫米级，比液压千斤顶的微调性能好很多，调整到位后不需要额外垫入垫块就可以长时间保持位置，在机床调平、钢结构安装、重型构件移位的工序里，是一线装配人员最常用的手动顶升工具。和齿条式千斤顶相比，它的承重能力更强，结构更紧凑，整体重量更轻，单人就可以搬运转移；和液压千斤顶相比，它可以任意角度倾斜使用，不会因为倾斜导致液压油泄漏失效，在横向顶推、斜向支撑的特殊作业场景里，也能稳定发挥作用。建模时对所有的棱角都做了符合机械加工工艺的倒角处理，没有出现无法加工的直角尖边结构，所有配合面的尺寸公差都按照普通机加工的精度等级设定，不需要高精度的数控加工就可以生产制造，生产成本可控，适合批量加工生产。
