试样落料冲裁模工装结构设计

　　这套三维结构围绕试样落料冲裁工序展开，核心目标是在板料上一次性切出多件标准试片，常见于材料力学性能检测、工艺试样制备和实验室来料验证场景。现场拿到卷材或剪板后的条料后，需要沿送料方向逐步推进，依靠模具内部的凸凹模刃口完成外形分离，避免单件划线、锯切或铣削带来的效率低、边缘毛刺不一致等问题。

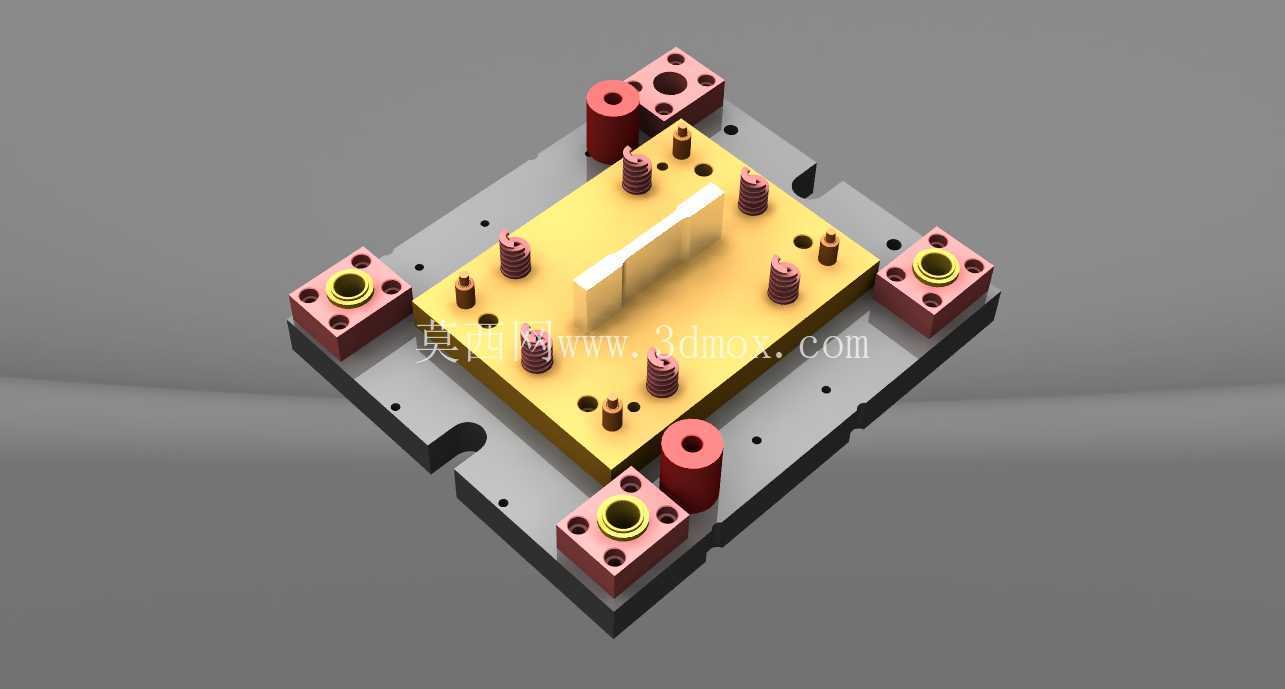

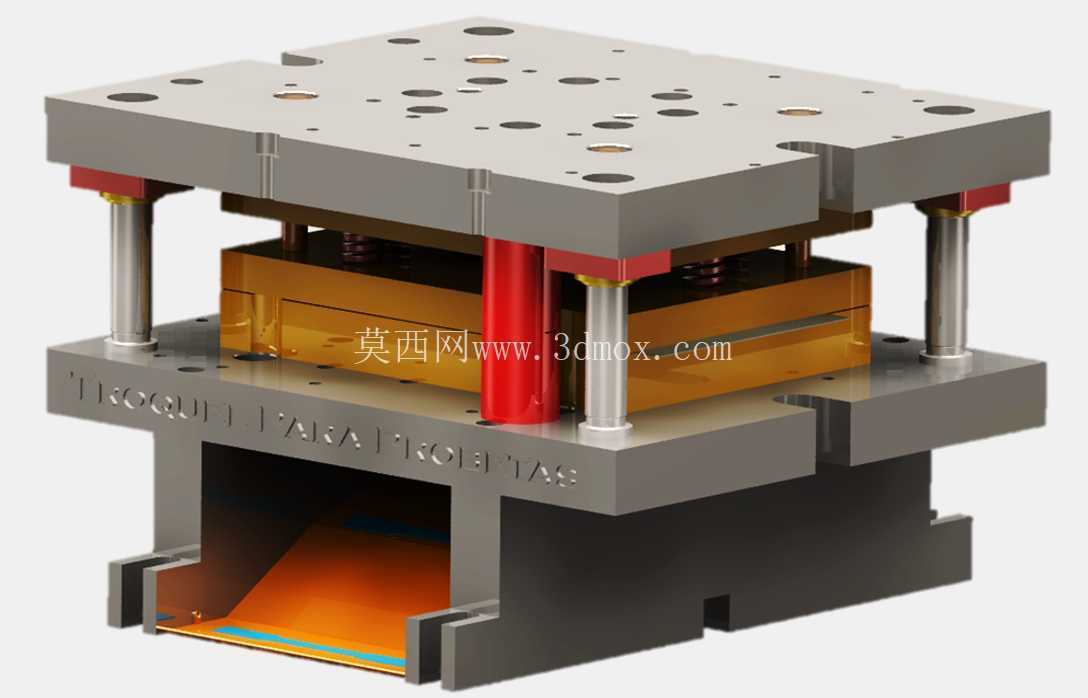

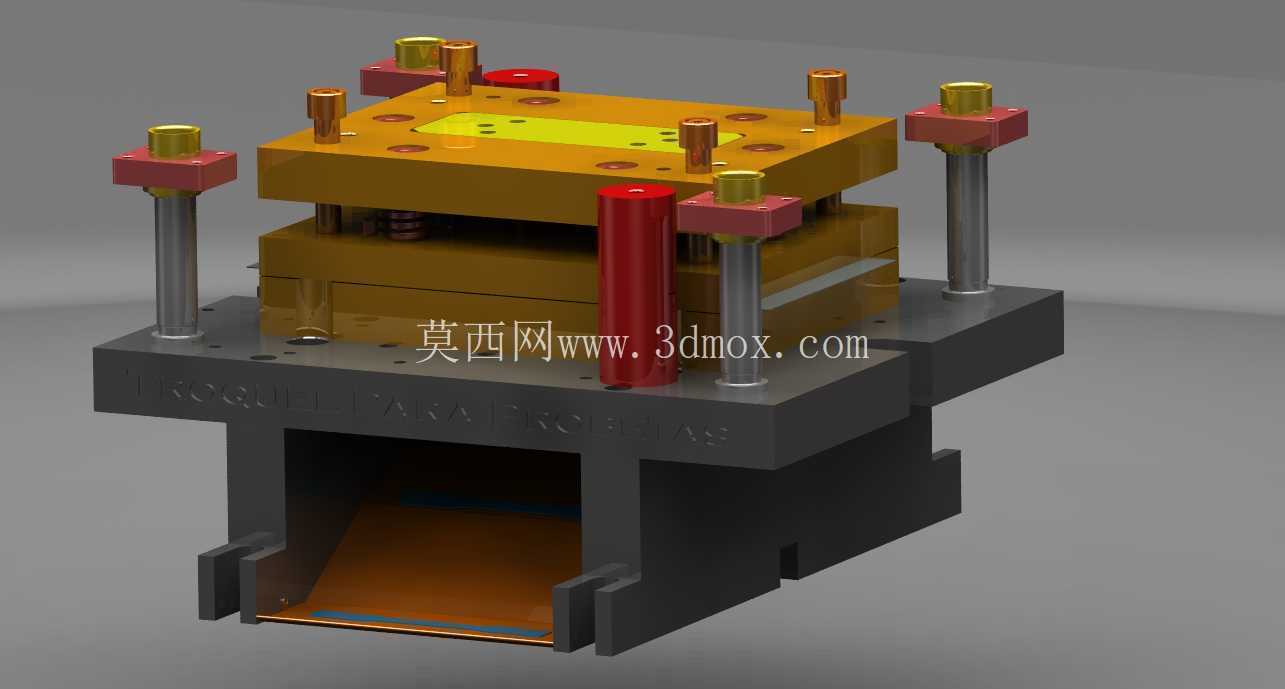

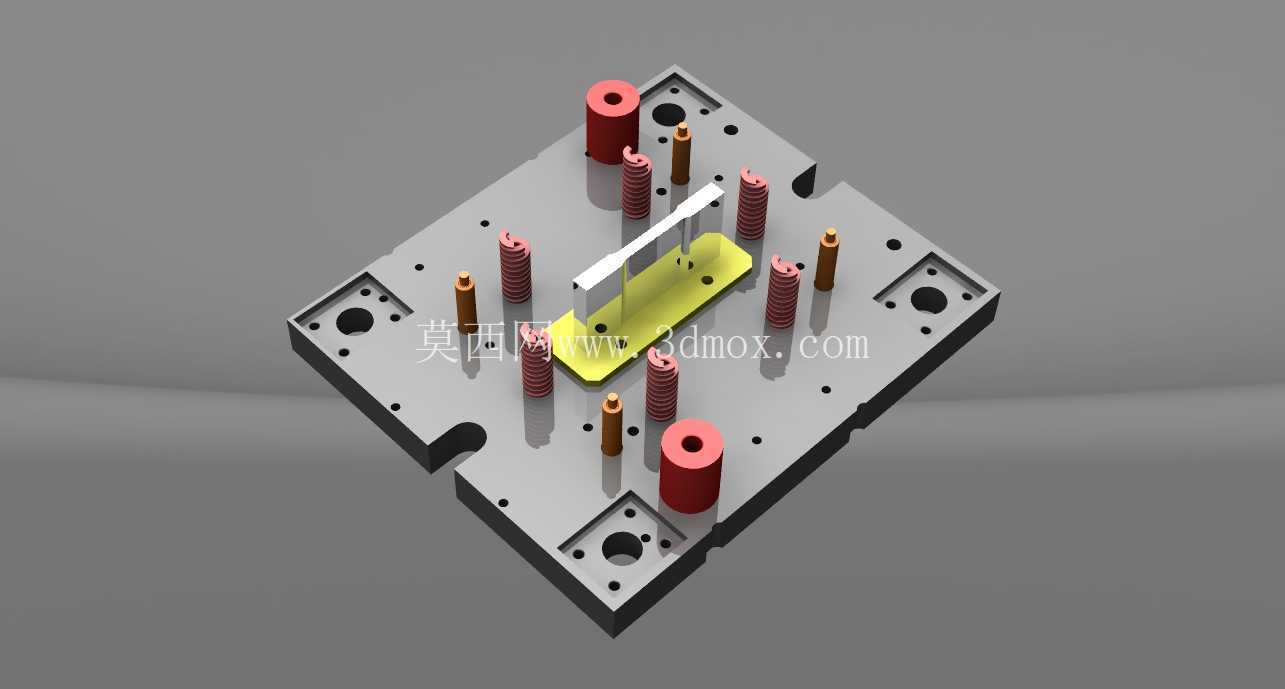

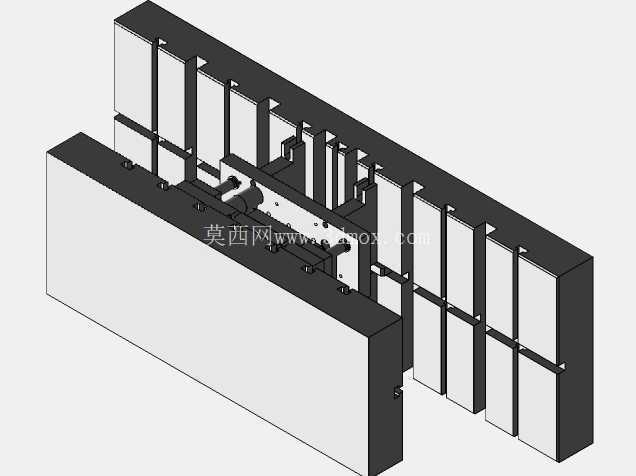

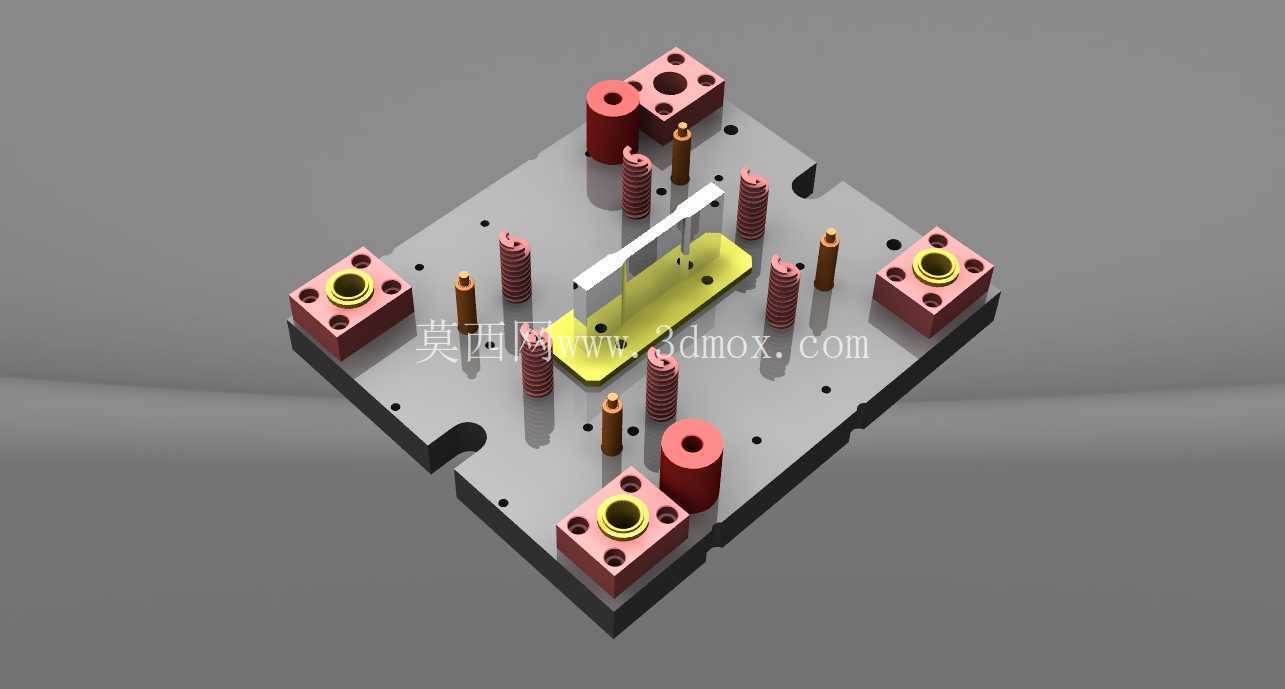

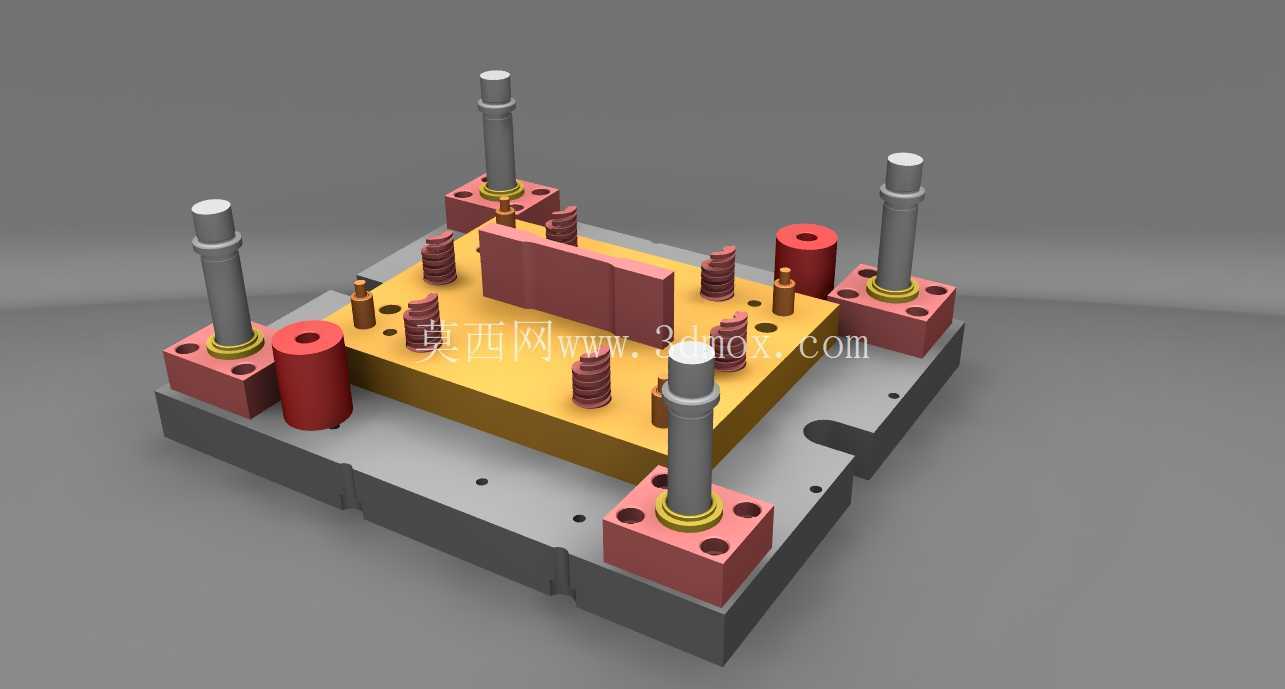

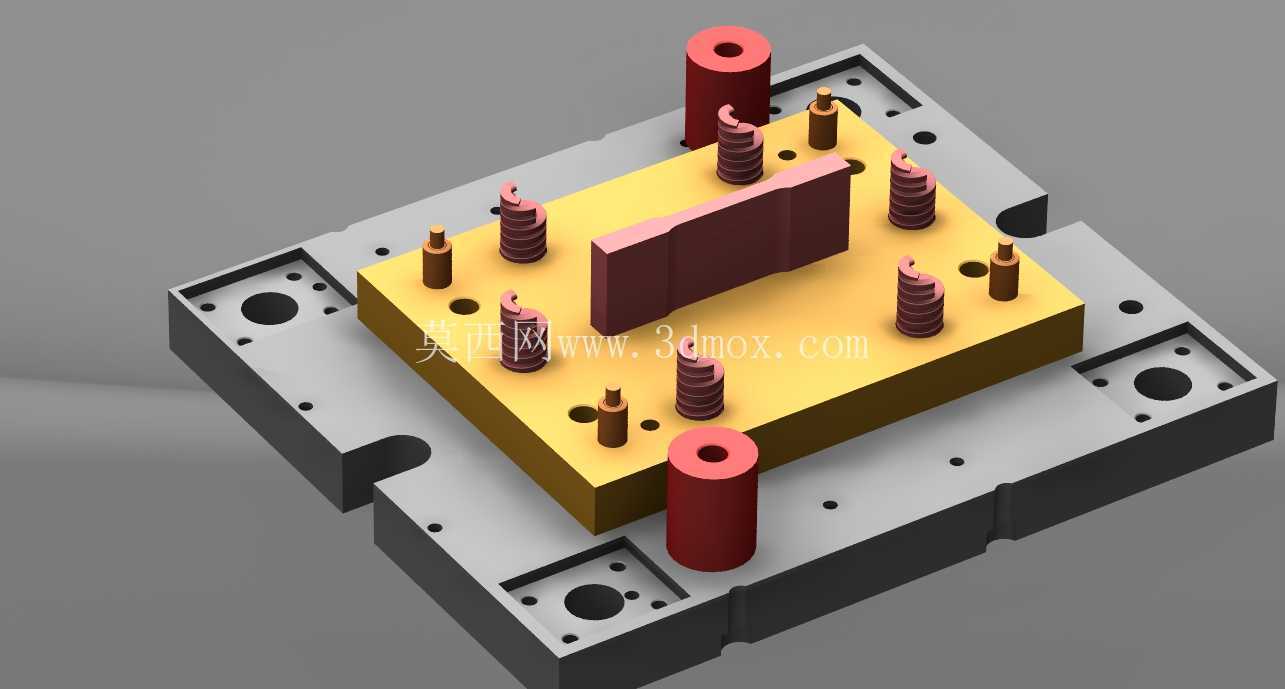

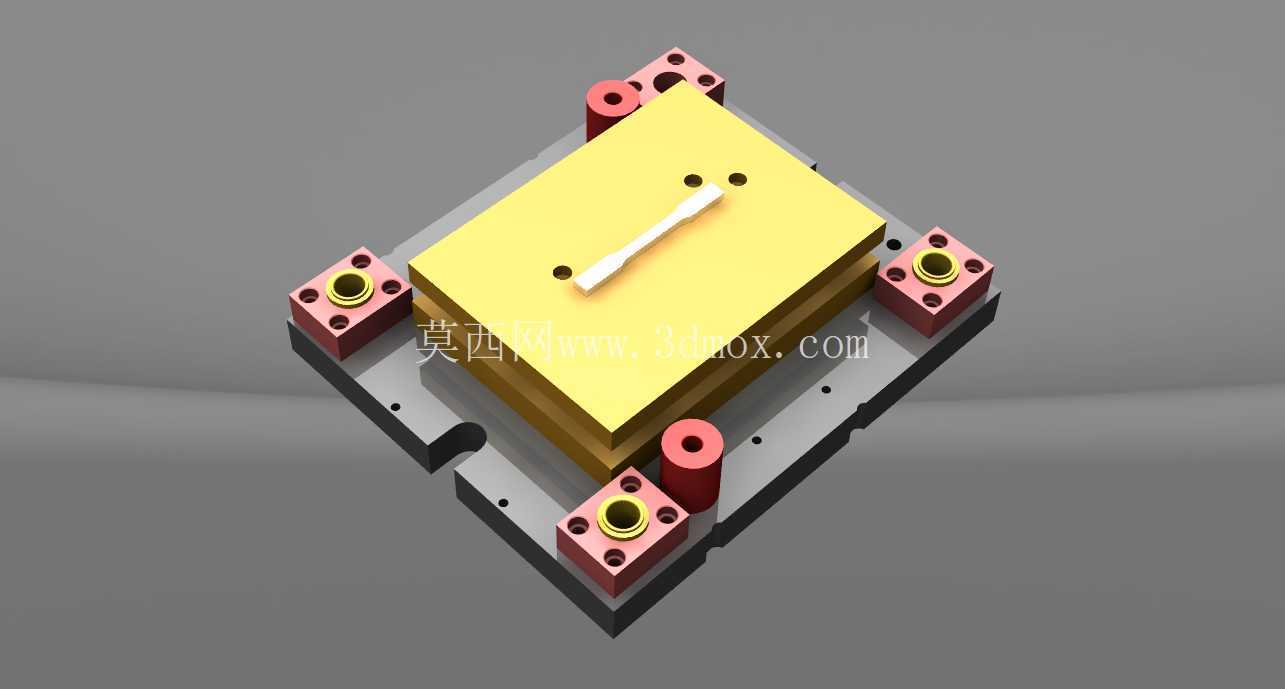

　　从装配关系看，模型采用长条式模架布局，上下模体沿送料方向展开，多组成型与导向部件按工位排列。这样的布置不是单纯追求外观规整，而是为了匹配条料连续步进：条料从一侧进入，经过定位、压料、冲裁和退料后，试样与废料按既定路径分离。模体上密集的立板和分隔结构承担刃口安装、卸料支撑和侧向约束作用，宽厚的基座则保证冲压力传递时不出现明显挠曲。

　　设计这类工装时，首先要明确试样轮廓、料厚、材料牌号和批量。试片外形若用于拉伸、弯曲或硬度检测，边缘质量会直接影响后续试验数据，因此刃口间隙不能按普通粗冲随意取值。较薄板料倾向小间隙，以控制撕裂带和毛刺；高强度板则需要校核凸模刚性，防止细长刃口在偏载或多次冲击后产生崩刃。模型中多工位并列的方式，可在一次滑块行程内完成多个试样或多个轮廓要素的冲切，节拍稳定后对操作人员依赖较低。

　　导向与压料是结构中不可省略的环节。上下模合模过程中，若凸凹模对位偏差过大，刃口会发生啃切，维修量明显增加。实际设计通常通过导柱导套、模架配合面或内导板约束上下模位移，同时在冲切区设置弹性卸料板，使条料在剪切前被压紧。压料力不足时，板料会随凸模带入凹模，造成试样翘曲、尺寸超差；压料力过大，则增加设备吨位需求并加速弹性元件疲劳。

　　安装边界方面，该模具需要与压力机滑块台面、下工作台面和闭合高度匹配。长条形结构对设备工作台的有效安装面积有要求，模座上的压板槽、螺钉孔或槽形固定位应落在设备承载区域内，不能悬空夹持。送料高度要与生产线或手工送料平台对齐，条料宽度方向需设置侧挡定位，送进方向则可配合挡料销、导正销或外部送料机控制步距。若用于自动线，还要预留传感器检测位、误送保护空间和废料滑落通道；若为实验室小批量工装，则可简化外围自动化，但取件和清废路径仍需顺畅。

　　三维建模时，刃口件、固定板、卸料板、垫板和模座应分层表达，便于后续出工程图和拆分加工。凸凹模工作部分需要标注材料、热处理硬度和刃口间隙，固定板侧重位置精度，垫板承担承压和防沉，卸料板则要兼顾让位孔与压料面。模型中可见的规则块状构件，适合采用铣削、磨削和线切割组合加工：外形与安装基准由铣磨保证，复杂内孔和刃口轮廓由线切割完成，装配后再通过研配控制合模状态。

　　维护思路也应在结构阶段提前考虑。冲裁模在高频往复载荷下工作，刃口磨损、弹簧衰减、螺栓松动和废料堵塞都是常见问题。将易损刃口做成可更换镶件，比整体式模体更利于现场维修；在凹模下方保留足够落料空间，可减少试片或废料回跳；关键螺钉布置应避开应力集中区，并保证工具操作空间。对于需要长期重复制备试样的车间，这种模具能把人工单件加工转换为稳定的冲压节拍，使试样尺寸一致性、边缘质量和生产效率同时得到改善。
