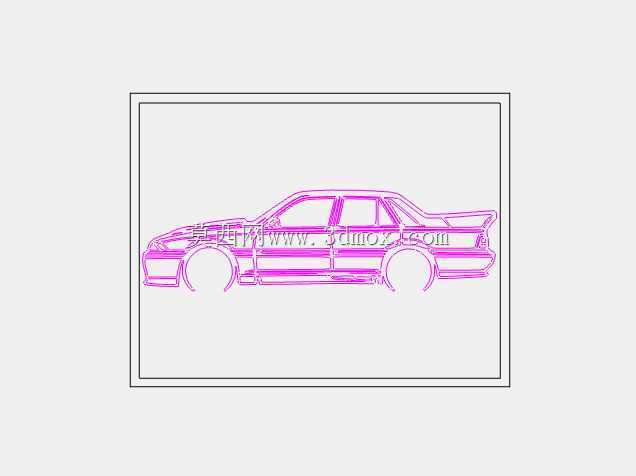

HSV-VL-SS轿车侧面轮廓激光雕刻矢量图形

　　在汽车文化周边加工、金属板材激光切割、墙面装饰构件生产的场景中，这类经典性能轿车的侧面轮廓矢量图形是高频使用的加工基准素材，很多做汽车主题文创、改装店形象墙、车友会标识的加工场景，都需要精准还原车型特征的轮廓线稿作为加工输入。从实际使用角度看，这类轮廓图形的核心作用是给光纤激光切割、数控雕刻设备提供连续闭合的矢量路径，避免加工过程中出现路径断点、轮廓错位导致的工件报废，尤其是在薄钢板、亚克力、密度板这类常用装饰材料的加工中，轮廓线的顺滑度直接决定最终成品的边缘质量，要是轮廓线存在尖角冗余、线段重叠的问题，切割时就会出现材料过烧、边缘毛糙的问题，后续打磨工序的工作量会大幅提升。做这个轮廓设计的时候，

　　首先要抓准HSV-VL-SS这款车型的核心识别特征，比如前保险杠的突出倾角、引擎盖的隆起线条、四门车窗的比例关系、车尾固定式尾翼的外伸尺寸、侧裙的下沿轮廓，还有轮拱的圆弧曲率，这些特征点是区分这款车型和其他同年代四门性能轿车的关键，不能做成通用轿车的模糊轮廓。实际建模描线的时候，要先对齐车型的侧视基准线，保证整车的前后轴水平，轮心位置的纵向高度一致，避免出现整车姿态前倾或者后倾的失真问题，车身下沿的离地间隙线条要和实车的侧裙高度匹配，不能把离地间隙做的过大或者过小，否则会破坏车型原有的低趴性能姿态。轮廓线的绘制要遵循单线闭合的原则，所有的线条交点都要做重合处理，不能出现出头或者未闭合的缺口，因为激光切割设备识别路径的时候，

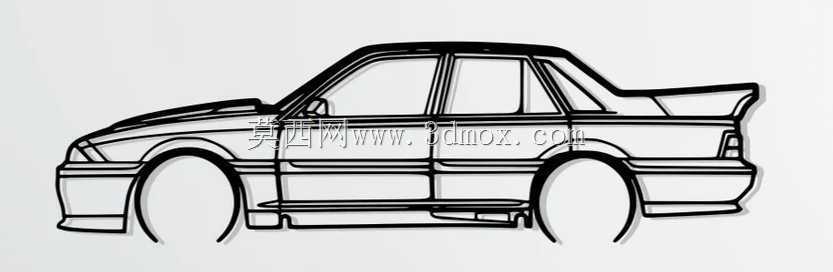

　　未闭合的线段会导致设备空走，无法完成连续切割。从安装边界的角度考虑，这个轮廓图形在实际应用中可以根据加工需求做等比例缩放，但是缩放的时候要保持整车的宽高比不变，比如做墙面装饰挂件的时候，常见的成品尺寸是长度1.2米到1.8米区间，对应的高度按照原车比例换算后大概在0.4米到0.6米，这个尺寸区间挂在墙面不会显得过于局促，也不会因为尺寸太大导致运输安装不便；如果是做小型桌面摆件或者钥匙扣挂件的话，轮廓长度可以缩到10厘米到15厘米，这时候要注意把车窗、车门缝隙这类过细的线条做适当加粗处理，避免切割的时候因为线条过窄导致材料断裂。在实际加工适配的时候，这个轮廓图形可以直接导入光纤激光切割机的控制系统，不需要额外做路径补正，

　　因为描线的时候已经按照切割 kerf 补偿的要求，把轮廓线的偏移量预留好了，切割3mm厚的冷轧钢板的时候，不需要再调整路径偏移参数，直接调用就能加工出边缘顺滑的工件。另外在做墙面装饰类的应用时，轮廓背面可以预留焊接挂耳的位置，在描线的时候就把挂耳的安装位整合到轮廓的非视觉重点区域，比如车身下沿的侧裙内侧、轮拱的内侧位置，这样安装的时候挂耳不会破坏整车轮廓的视觉完整性，挂装后从正面看不到安装结构。很多做汽车主题装饰的加工厂之前遇到的问题就是网上找的轮廓线比例失真，要么把尾翼的尺寸做的过大，要么把车门的比例做短了，懂车的车友一眼就能看出不对，这个轮廓在绘制的时候反复核对了实车的侧视照片，把车窗的前后比例、C柱的倾斜角度、前后保险杠的伸出长度都做了精准还原，哪怕是对这款车型很熟悉的爱好者，也能一眼识别出车型特征。还有在雕刻应用场景中，比如在木质板材、皮革表面做线雕的时候，这个轮廓的线条粗细均匀，走刀的时候不会出现因为线条突变导致的刀路顿挫，雕刻出来的线条深浅一致，不需要后续做补刀处理。在做金属镂空招牌的时候，这个闭合轮廓可以直接作为镂空路径，切割后的镂空件边缘没有毛刺，直接做喷塑或者烤漆处理就能使用，不需要额外的边缘打磨工序，能有效缩短加工周期。
