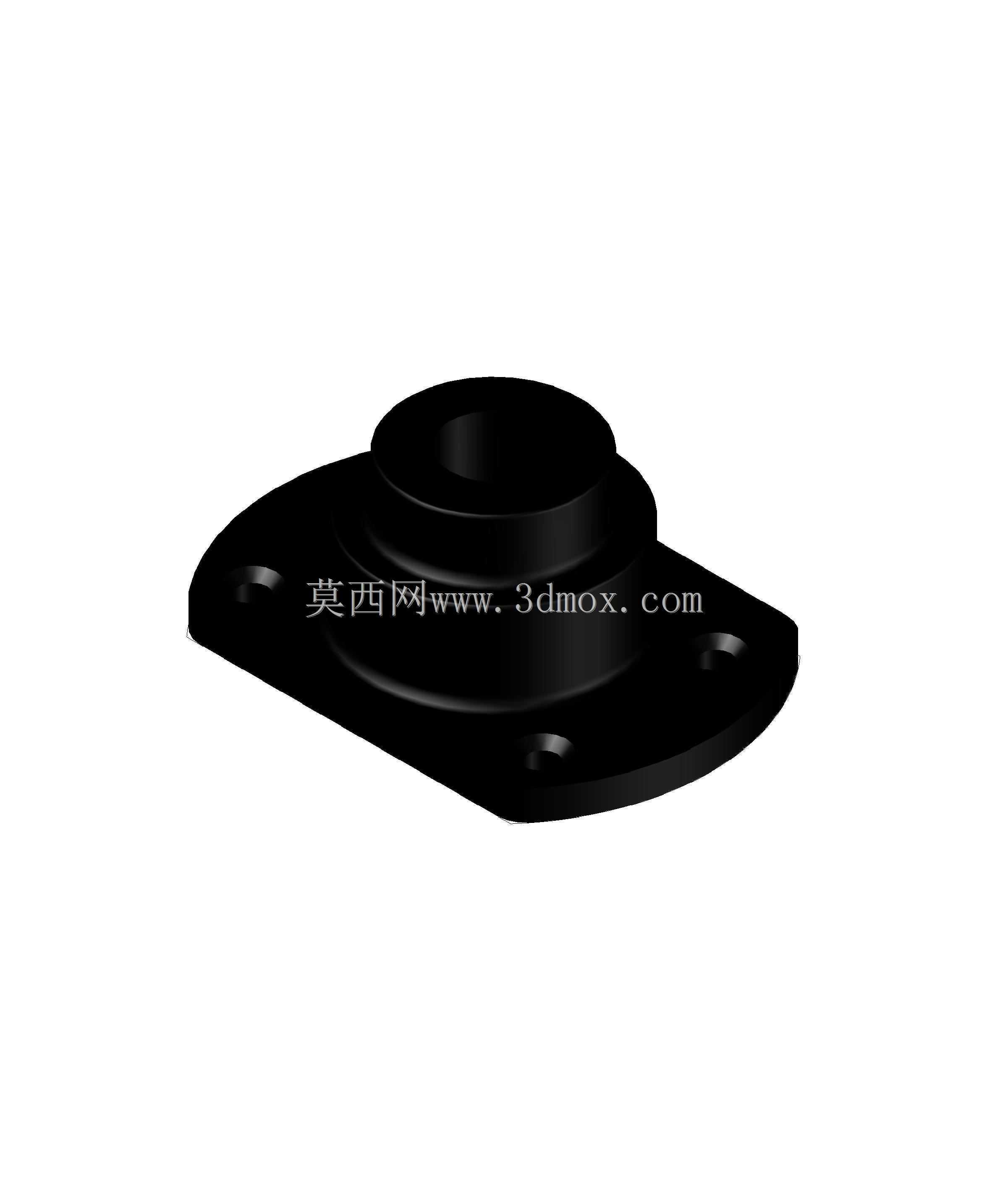

带安装底座的法兰式连接接头结构

　　这类带菱形安装底座的法兰接头，在低压流体输送回路、小型设备油路接驳、气动系统支路引出场景里应用十分普遍，和常规圆形法兰不同，它的安装底座采用切边菱形结构，两个安装孔分布在底座长轴两端，在安装空间受限的设备侧壁、阀块集成面位置，能有效减少安装占用的平面面积，不需要像圆形法兰那样预留整圈螺栓的操作空间，尤其适合紧凑型液压站、小型气动控制单元的侧装接口使用。从结构设计逻辑来看，接头主体的凸起段是管路插接配合位，外壁预留的环形槽是用来安装密封圈的，装配时O型圈卡入槽内，和对接的管路内壁或者设备接口内壁形成径向密封，相比端面密封的结构，径向密封在设备运行产生小幅振动的工况下，密封失效概率更低，不会因为安装面的小幅错位出现渗漏问题。

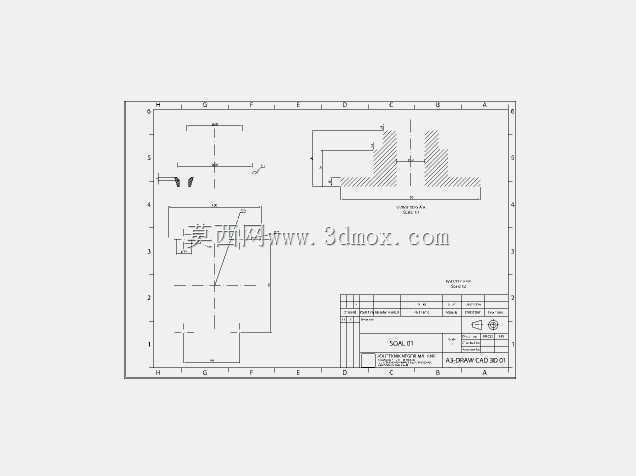

　　底座和主体衔接的位置做了圆弧过渡处理，没有直角应力集中结构，在承受管路侧向拉扯力的时候，应力会顺着圆弧面分散到整个底座平面，不会在衔接根部出现应力断裂的问题，很多现场运维反馈，直角衔接的法兰接头在设备长期振动工况下，根部开裂的故障占比能到接头故障的六成以上，这种圆弧过渡结构能把这类故障的发生率降到很低的水平。安装边界方面，菱形底座的两个安装孔中心距是固定的，适配常用的M6或者M8安装螺栓，底座下表面是精加工的贴合面，平面度控制在0.05mm以内，安装时不需要额外加调整垫片就能和安装面完全贴合，避免出现安装倾斜导致的接头同轴度偏差。主体凸起段的外径公差控制在h7级别，和标准管路的内径配合间隙在0.02mm到0.05mm之间，

　　既不会因为间隙过大导致密封圈偏磨，也不会因为间隙过小造成装配困难，现场装配时不需要额外修配，直接涂抹少量润滑脂就能顺利插入对接。实际使用过程中，这类接头的流通孔径经过优化，内壁没有突兀的变径台阶，流体经过时的局部阻力损失比同规格的直角接头低30%左右，在气动系统里使用时，能减少压力损失，提升气缸等执行元件的响应速度；在低压润滑油路里使用时，不会因为台阶位置的涡流造成杂质沉积，长期使用也不会出现通径堵塞的问题。建模过程中，底座的安装孔做了沉头处理，螺栓安装后头部不会突出底座表面，避免和周边的管路、线束产生干涉，沉头深度刚好覆盖螺栓头的厚度，不会因为沉头过深削弱底座的结构强度。主体顶端的倒角是15度导入角，对接管路时能起到导向作用，

　　即使安装时存在小幅的同轴度偏差，也能顺着倒角顺利滑入配合位，降低现场装配的对位难度。很多设计人员在做紧凑型设备的管路布局时，容易忽略接头的安装空间需求，选用常规圆形法兰往往会出现螺栓扳手空间不足的问题，这种菱形双孔安装的法兰接头，只需要在安装面预留两个螺栓的操作空间，扳手可以从底座的切边位置伸入操作，不需要预留整圈的操作空间，能有效压缩设备的整体外形尺寸。另外，底座的厚度经过强度校核，在1.6MPa的工作压力下，底座的变形量小于0.01mm，不会因为压力波动导致贴合面出现缝隙，适配大多数工业低压流体输送场景的压力要求，不需要额外做加强筋结构就能满足强度需求，整体结构简洁，加工时只需要通过车削、铣削两道工序就能完成，加工成本比复杂结构的集成接头低很多，适合批量生产应用。
