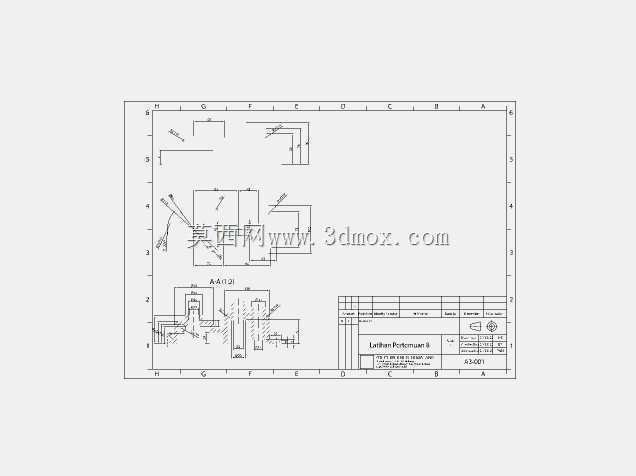

汽车变速箱前束壳体结构设计

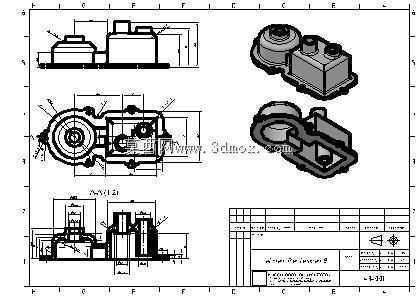

　　在汽车传动系统的布局中，变速箱壳体作为核心承载构件，直接决定了内部齿轮组、换挡机构、同步器等精密部件的安装精度与运行稳定性，这款前束结构的变速箱壳体，主要适配前置前驱车型的动力端布局，承担着连接发动机输出端、差速器输入端以及车身悬置点位的多重作用，日常行驶过程中，发动机输出的扭矩经过离合器传递到变速箱输入轴后，所有齿轮啮合产生的径向力、轴向力都会直接作用在壳体的内壁支撑位上，同时车辆经过颠簸路面时，悬置传递的路面冲击载荷也会通过壳体的安装耳位分散到整个箱体结构上，这就要求壳体在设计阶段必须兼顾刚性与轻量化的平衡。从结构设计思路来看，这款壳体采用分腔式布局，上部的圆形腔室用来容纳输入轴的常啮合齿轮组与换挡同步机构，

　　下部的方形腔室则对应差速器与主减速齿轮的安装空间，两个腔室之间通过加强筋结构做过渡连接，既避免了整腔结构带来的壁厚冗余，也能有效分散齿轮啮合时产生的振动，减少传动过程中的噪音传递。壳体的安装边界设计充分考虑了整车装配的公差要求，上部圆形端的法兰面设置了三个均布的螺栓孔位，用来和离合器壳体做定位连接，孔位的同轴度公差控制在0.02mm以内，保证输入轴的安装跳动量符合设计要求；侧面伸出的两个同轴轴孔，分别对应换挡摇臂的安装位与输出轴的外接端口，轴孔内壁预留了油封安装的台阶位，台阶的深度与直径公差严格匹配标准油封的尺寸要求，避免后期使用过程中出现漏油问题。下部方形腔体的底部设置了多个带衬套过孔的安装耳，

　　耳位的位置经过整车悬置系统的受力仿真优化，能够将动力总成的重量均匀传递到车身副车架上，同时耳位的衬套过孔设计预留了足够的调整间隙，方便总装线上的装配对位，也能缓冲车辆运行时的细微位移。在实际应用场景中，这类壳体多用于小排量家用车型的手动变速箱结构，相比传统的整体式铸造壳体，分腔结构的设计能够降低铸造过程中的废品率，因为不同腔室的壁厚可以根据受力情况做差异化设计，齿轮啮合受力大的支撑位壁厚适当增加，非受力区域的壁厚做减薄处理，在保证整体刚性满足1.5倍额定扭矩冲击测试要求的前提下，整体重量比同规格的传统壳体降低了12%左右，有助于整车的轻量化设计，降低油耗表现。壳体的内壁设计了多道纵横交错的加强筋，这些加强筋的走向并非随意布置，

　　而是沿着齿轮啮合产生的力传递方向排布，能够将轴承位受到的径向力快速分散到整个箱体壁面上，避免局部应力集中导致的壳体开裂问题，同时加强筋也起到了润滑油导流的作用，变速箱运转时，齿轮搅动的润滑油会顺着加强筋的导向流到各个轴承位与同步器位置，保证所有运动部件都能得到充分润滑，减少干磨导致的部件损坏。在安装接口的细节设计上，壳体的各个结合面都预留了密封胶槽的位置，胶槽的深度与宽度经过密封测试验证，既能够容纳足够的密封胶填充间隙，也不会因为胶量过多导致密封胶被挤压进入箱体内部，污染润滑油或者堵塞油道；各个螺栓孔的周边都设计了凸台结构，凸台的厚度比周边壁厚高出3mm左右，避免螺栓拧紧时因为局部压强过大导致壳体表面出现压溃变形，保证连接的可靠性。对于三维建模从业者来说，这类壳体的建模过程需要重点关注各个安装位的公差配合要求，尤其是轴承安装孔的同轴度、结合面的平面度、安装耳位的位置度这些关键尺寸，必须严格按照传动系统的装配要求来设定参数，同时建模时要充分考虑铸造工艺的拔模角度，所有垂直于分型面的壁面都要设置1-1.5度的拔模斜度，内壁的转角位置要做圆角过渡，避免铸造时出现应力集中或者充型不满的问题，另外还要预留机加工的余量，所有需要后期机加工的结合面、轴孔位置，都要在铸造模型上留出2-3mm的加工余量，保证机加工后能够达到设计要求的尺寸精度与表面粗糙度。
