带安装底座的阶梯轴孔连接法兰结构

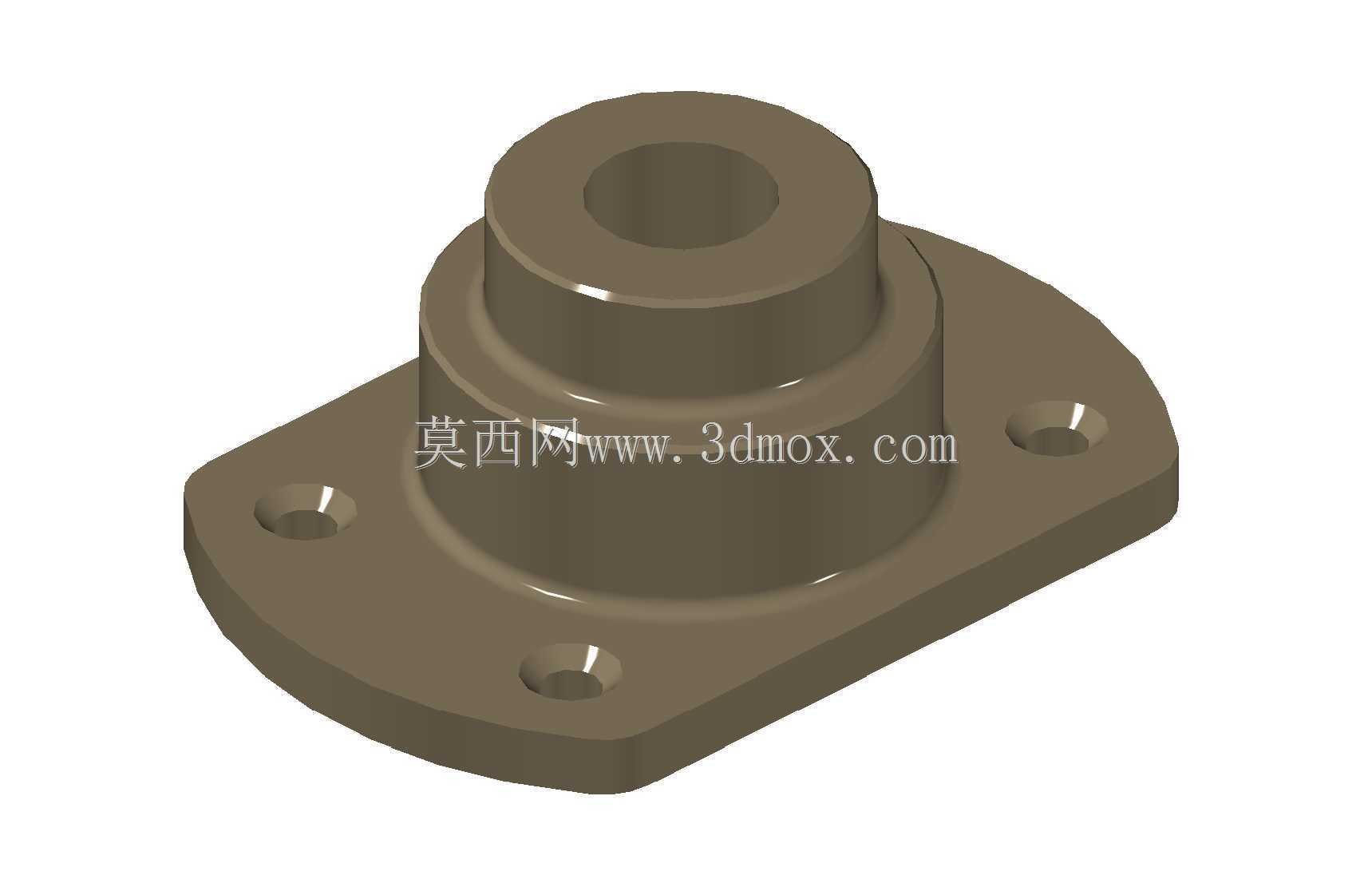

　　这类带菱形安装底座的阶梯凸台法兰，在低压流体输送管线、小型机电设备的轴端定位、低压电气柜体的穿线固定场景中应用十分广泛，区别于常规圆形法兰的整周螺栓布局，菱形切边的底座设计能在狭窄安装空间内减少占地投影，适配安装面有边角限位、周边布置有其他管线或元器件的工况，不需要为法兰预留整周的操作空间，在小型稳压设备、低压输油管路、仪表接线端的固定场景中，能大幅压缩安装所需的平面空间。从结构功能来看，中心的阶梯通孔是核心的穿接通道，不同直径的台阶孔可以适配不同外径的管件、轴件或者线缆护套，台阶端面可以作为轴向定位面，当穿入的部件抵到台阶位置时，就能保证轴向安装尺寸一致，不需要额外加装定位挡圈，减少装配时的尺寸调整工作量。

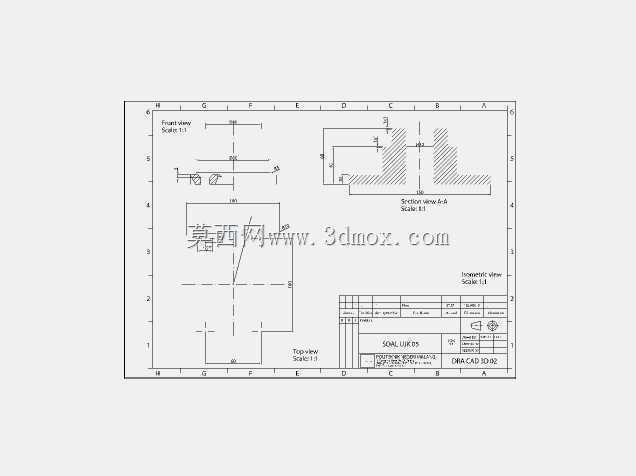

　　底座上的三个沉头安装孔呈三角分布，这种布局相比两孔安装有更好的抗扭转性能，相比四孔安装减少了紧固件的使用数量，沉头结构可以让螺栓安装后头部不突出底座平面，避免安装后螺栓头和周边部件产生干涉，也能让法兰底座和安装面完全贴合，不会因为螺栓头突出导致法兰倾斜，影响连接的同轴度。设计这类法兰结构时，首先要确定中心孔的通径匹配所连接部件的外径，阶梯凸台的高度要根据安装面的壁厚来确定，保证凸台穿过安装面板后，端部能露出足够的长度来对接外部管路或者轴套，凸台的外径公差要根据配合需求选择，如果是和安装面板上的预制孔做定位配合，就要选过渡配合公差，如果只是穿接避让，就可以留适当的间隙方便装配。

　　底座的菱形轮廓是在三个安装孔的中心连线外侧留出足够的承压边距，避免螺栓拧紧时底座边缘因为承压面积不足产生开裂，三个安装孔的位置要避开中心凸台的根部圆角，防止钻孔时加工到圆角区域导致孔壁不完整，沉头孔的深度要匹配所选螺栓的头部高度，保证螺栓拧紧后头部低于底座平面0.2到0.5毫米，既不会突出干涉，也不会因为沉头过深导致螺栓咬合长度不足。从安装边界来看，这类法兰的安装面只需要预留和菱形底座轮廓匹配的平面区域，不需要整周的圆形操作空间，三个螺栓的拧紧操作可以从菱形的三个边角位置完成，在空间局促的设备内部，比如小型交流稳压器的壳体出线位、小型液压站的阀块接口位，这种结构的安装便利性远高于常规圆形法兰。

　　中心凸台的外圆可以根据需求加装密封圈或者密封垫，当用于流体管路连接时，在凸台端面和对接部件之间加装平垫或者O型圈，就能实现低压工况下的密封，不需要额外加工密封槽，简化加工工序。在实际选型使用时，要注意底座的厚度要匹配所选螺栓的拧紧力矩，厚度不足的话螺栓拧紧时底座会产生翘曲，导致中心孔同轴度偏移，影响穿接部件的对中，三个安装孔的中心距要和安装面上的预制螺孔位置严格对应，因为三角布局的孔位容错率比四孔布局低，一旦孔位偏差超过0.5毫米，就会出现螺栓无法穿入的情况。另外凸台根部的圆角要做足够的过渡，避免应力集中，在设备运行产生振动的工况下，根部圆角可以减少应力集中导致的法兰断裂风险，尤其是在有持续振动的机电设备上，没有过渡圆角的法兰根部很容易因为长期交变应力产生裂纹。这类法兰的材质通常根据使用场景选择，普通工况用铸铁或者普通碳钢就可以满足强度需求，有腐蚀风险的场景可以选用尼龙或者不锈钢材质，三维建模时要注意沉头孔的角度和所选螺栓的头部角度匹配，常用的内六角沉头螺栓对应的沉头角度是90度，建模时不能随意设定角度，否则会出现螺栓头无法和沉孔贴合的问题，中心阶梯孔的台阶处要做微小的倒角，去除加工毛刺，也方便穿接部件时顺利导入，避免尖锐棱边划伤管件或者线缆的绝缘层。
