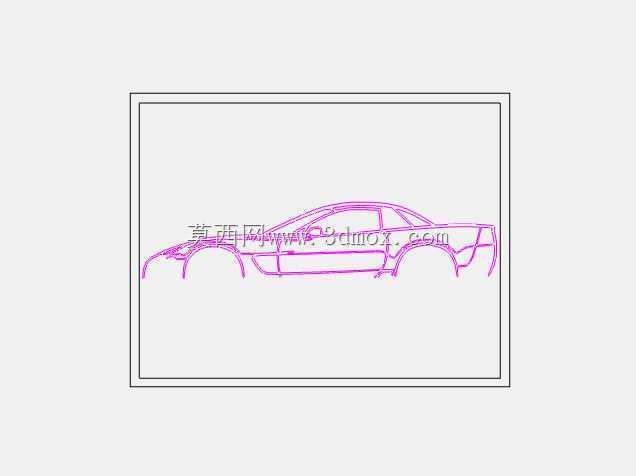

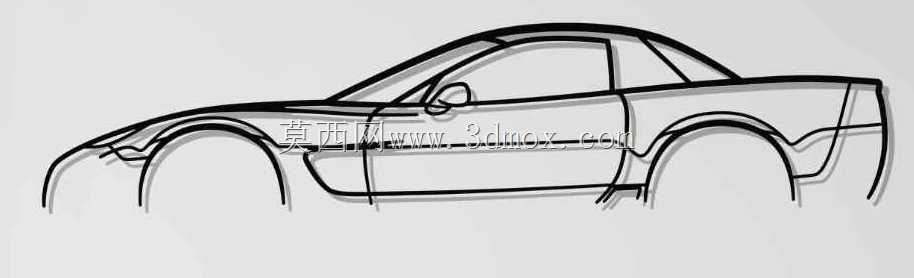

雪佛兰科尔维特C5 Z06剪影激光雕刻矢量造型

　　做金属板材激光雕刻加工快十二年，经手的各类车系剪影类加工件少说有上千套，科尔维特C5 Z06的剪影造型是跑车类加工单里复购率很高的一款，很多改装店、车迷周边定制商都会长期备货。这类剪影工件的核心需求是轮廓还原度要准，不能把车身特有的线条做变形——C5世代Z06的溜背弧度、前后翼子板的外抛曲率、车门下方的折线特征，都是车迷一眼能辨别的识别点，建模的时候如果把这些特征做模糊，加工出来的成品就失去了辨识度，客户基本都会直接退货。

　　实际加工场景里，这类剪影件常用的基材是1-3mm厚的冷轧钢板、不锈钢板或者亚克力板，加工前的建模环节首先要卡准车身的比例关系，实车C5 Z06的车长接近4.6米，剪影加工常用的缩放比例是1:18、1:24，也有客户做墙面装饰用1:5的大尺寸版本，建模的时候要把轮廓线做单线条闭合处理，不能出现断点、重线，不然激光头走到断点位置会出现烧穿缺口，重线位置则会重复切割导致边缘焦黑。很多新手建模的时候容易忽略后视镜的小轮廓，觉得这个特征太小可以省略，但实际装车迷反馈，少了后视镜的剪影整体观感会非常突兀，就像少了标识性细节，所以哪怕这个轮廓尺寸在1:24比例下只有不到5mm，也要精准还原位置和角度。

　　从安装边界来说，这类剪影件如果是做桌面摆件，底部会预留2-3mm的折边，方便和底座焊接或者粘接，折边的角度要控制在90度±0.5度，不然摆放的时候会出现歪斜；如果是做墙面挂饰，会在剪影的上部两个对称位置预留直径3mm的安装孔，孔位距离边缘至少5mm，避免安装的时候板材开裂。做等离子切割的版本时，轮廓线的拐角处要做R0.5的圆角过渡，不能用直角，不然等离子切割的弧流在直角位置容易过烧，导致边缘出现缺口；如果是用于光纤激光雕刻的阴刻版本，轮廓线要做0.2mm的线宽偏移，匹配激光头的光斑直径，雕刻出来的线条粗细均匀，不会出现粗细不一的情况。

　　这类造型除了直接切割成实体剪影，也常被用于车贴的刀模制作、金属铭牌的蚀刻图案、改装店的墙面装饰标识，不同用途对建模的细节要求也有区别：做刀模的时候，轮廓线要做外偏移0.3mm，匹配刀模的刀锋厚度，压出来的车贴边缘才会整齐；做蚀刻铭牌的时候，要把轮廓线拆分成独立的线段，方便调整蚀刻的深度参数，避免线条过深导致铭牌变形。建模的时候还要注意，车身侧面的腰线位置是整个剪影的视觉重心，线条的曲率要连续，不能出现生硬的折角，要还原C5 Z06那种美式肌肉车的流畅但有力量感的线条，不能把线条做的过于圆润丢失了肌肉感，也不能过于生硬显得刻板。

　　实际生产中，这类剪影件的排版也很重要，同批次加工的时候要把多个轮廓紧密排列，预留2mm的切割间隙就足够，最大化利用板材，减少废料产生。很多客户拿到模型后还会在剪影基础上添加文字、车标等个性化元素，所以建模的时候要把轮廓做成单独的块，方便后续编辑修改，不会因为打散线条导致轮廓变形。另外，针对不同厚度的板材，切割时的热影响区不同，建模时对于小于10mm的细小特征，比如车门把手的轮廓，要适当做0.1-0.2mm的放大，避免切割的时候因为热变形导致特征消失。做亚克力材质的雕刻件时，轮廓的拐角处要做微小的圆角处理，防止亚克力切割的时候出现应力开裂，尤其是3mm以上厚度的亚克力，直角位置非常容易在切割后出现崩裂，这个细节是很多新手建模时容易忽略的点，往往要到加工出废品的时候才会发现问题。
