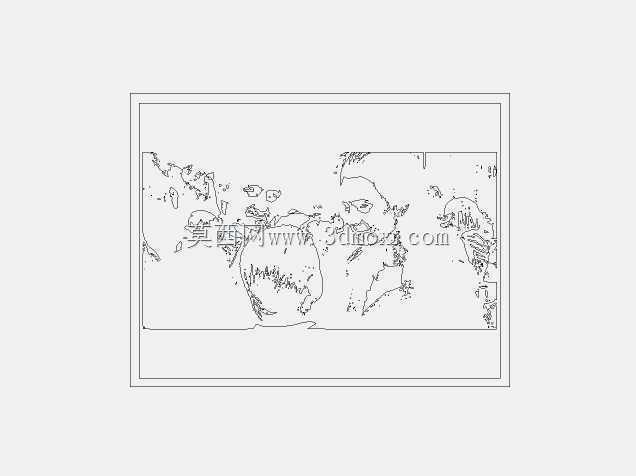

世界地图轮廓线稿结构三维建模设计

　　在做地理教学演示装置、文旅展示沙盘、主题展馆墙面装饰构件的结构设计时，这类世界地图轮廓线稿的三维模型是核心的基准参考载体，很多刚接触这类项目的结构工程师容易忽略轮廓精度对最终成品效果的影响，往往直接用位图转矢量的粗糙轮廓做拉伸，最后做出来的成品要么大陆边界锯齿明显，要么岛屿点位偏移，安装到展示位后和周边的标识点位对不上，还要反复返工修模。

　　做这个模型的设计思路，首先是从工程应用的实际边界倒推的，先明确不同场景下的安装尺寸要求：如果是用于中小学地理教室的墙面嵌入式展示板，常规安装预留的凹槽尺寸多为1200mm800mm，模型的外框轮廓就要控制在1180mm780mm以内，预留20mm的安装打胶间隙，大陆板块的拉伸厚度统一设为15mm，既保证亚克力或者金属板材切割时有足够的结构强度，不会因为板材过薄在搬运过程中出现翘曲，也不会因为厚度过大导致墙面安装时突出太多，和周边的教学展板产生视觉上的突兀感。如果是用于展会展台的桌面立体摆件，整体外轮廓尺寸就控制在400mm*260mm，板块拉伸厚度设为8mm，底部预留2mm的定位凸台，刚好可以嵌入木质底座的定位槽里，不需要额外打胶就能固定，后期更换展示内容时也能快速拆卸。

　　实际建模过程中，首先要处理的是轮廓线的闭合问题，很多公开的线稿资源里，大陆边界的线条存在断点、交叉，尤其是东南亚群岛、加勒比海区域的细碎岛屿，线条如果不做闭合处理，后续做拉伸特征的时候会出现破面，导入到激光切割、CNC雕刻的加工软件里还会出现路径识别错误，导致加工出来的零件缺边少角。所以建模第一步就是逐段梳理轮廓线，把所有大陆、主要岛屿的边界都做成独立的闭合多段线，同时把不同板块的线条做分层处理，比如亚欧大陆、非洲大陆、美洲大陆、大洋洲、南极洲分别放在不同的图层里，后续如果要做分色喷涂、不同材质拼接的工艺，就可以直接单独导出对应板块的加工文件，不用再重新拆分轮廓。

　　从功能特性上来说，这个模型不是单纯的视觉展示件，还要兼顾后续加工的工艺适配性：如果是用亚克力板材做激光切割，模型的所有转角位置都做了R0.5mm的圆角过渡，避免激光切割时锐角位置因为热量集中出现烧边、熔渣堆积的问题，减少后期打磨的工作量；如果是用铝板做CNC雕刻，板块之间的预留间隙设为2mm，既保证雕刻刀能够顺利走刀，不会因为间隙过小导致刀具崩断，也能让不同板块拼接之后的视觉层次更清晰，观众站在1米外的位置就能清晰分辨不同大陆的边界。另外在模型的外框位置，均匀预留了直径5mm的沉头安装孔，孔位间距控制在300mm，不管是墙面安装还是底座固定，都能保证固定点受力均匀，不会因为长期使用出现边角翘起的问题。

　　很多工程师做这类展示类模型的时候，容易忽略不同使用场景下的公差配合要求，比如做磁吸式教学地图的时候，每个大陆板块的背面要预留1mm深的磁铁安装槽，槽位的位置要对应底板上的金属点位，这时候模型的轮廓公差就要控制在±0.2mm以内，不然板块放上去之后会出现错位，相邻板块之间的缝隙不均匀，影响教学演示的效果。如果是做发光展示墙的结构，模型的板块背面还要预留3mm的导光板安装间隙，轮廓边缘做45度的倒角，让光线能够均匀从板块边缘漫反射出来，不会出现局部亮斑或者暗区。

　　从实际应用的场景延伸来看，这个模型的结构还可以做参数化调整，比如需要做特定区域的放大展示时，可以直接把对应区域的轮廓块单独提取出来，按比例放大之后补充细节轮廓，不用重新勾勒整体线条；如果是做儿童地理拼图类的产品，只需要在每个板块的轮廓外侧增加0.3mm的脱模斜度，调整板块之间的配合间隙到0.15mm，就能直接导出注塑模具的加工图纸，大幅缩短从设计到开模的周期。建模的时候还要注意，所有的线条都采用圆弧和直线段拟合，避免出现过多的细碎线段，不然导出STL格式用于3D打印的时候，文件会过于庞大，切片处理时容易出现计算错误，打印出来的模型表面会有明显的台阶纹，还要做大量的后处理打磨工作。
