铬酸锌材质齿轮箱端盖结构设计

　　在小型传动机构的布局设计中，齿轮箱端盖是承担密封、定位与防护多重作用的核心配套零件，这款采用铬酸锌表面处理的齿轮箱盖，主要适配小功率交流稳压设备配套的传动齿轮组，也可通用于同安装尺寸的小型减速、传动箱体，在民用机电、小型工业传动单元、低压配电配套传动机构中都有广泛的适配空间。从实际使用场景来看，这类端盖需要同时兼顾内部齿轮啮合空间的避让、轴承位的定位支撑、箱体结合面的密封防护，以及外部走线或轴伸结构的预留，设计过程中需要平衡壳体强度、安装便捷性与加工工艺性三者的关系。

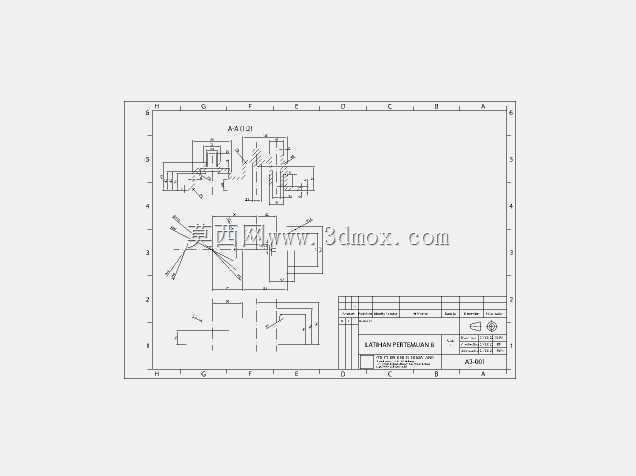

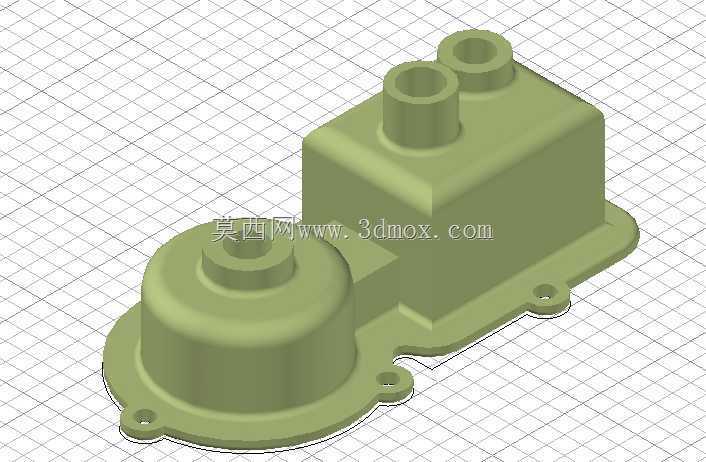

　　从结构设计思路来看，这款端盖采用了一体化压铸成型的基体结构，主体分为两个功能腔体：左侧直径较大的鼓形腔体，主要容纳大直径的从动齿轮与配套的深沟球轴承，腔体的圆弧过渡设计避免了应力集中，同时最大化利用内部空间，减少整体结构的冗余体积；右侧凸起的方形腔体则用于容纳主动齿轮轴、调速机构或接线组件，顶部两个同轴的圆柱凸台，分别对应主动轴的伸出位与注油、排气位，凸台的内径尺寸与轴套、密封圈的标准尺寸匹配，不需要额外加工衬套即可直接安装标准密封件，减少装配工序。底部延伸出的安装法兰边，均匀分布了带沉孔的安装耳，沉孔设计可以让安装螺栓的头部完全沉入法兰平面，不会突出表面影响外部设备的布局，法兰边的平面度公差控制在0.1mm以内，装配时配合耐油橡胶垫片即可实现IP54级别的密封效果，防止内部润滑脂泄漏，同时阻挡外部粉尘、水汽进入齿轮腔，延长齿轮与轴承的使用寿命。

　　在安装边界的设计上，这款端盖的整体轮廓完全匹配对应齿轮箱的箱体开口尺寸，法兰边的安装孔位与箱体上的螺纹孔一一对应，孔位公差控制在±0.05mm，保证装配时不需要额外修配即可顺利对位。左侧大腔体的内部深度根据从动齿轮的齿顶圆直径与轴向窜动量预留了1.5mm的安全间隙，避免齿轮运转过程中与端盖内壁发生摩擦；右侧方形腔体的内壁厚度设置为2.5mm，在保证壳体刚度的前提下，尽可能压缩整体壁厚，减少零件重量，同时铬酸锌的表面处理层不仅提升了零件的防锈耐腐蚀能力，相比普通喷漆处理，表面附着力更强，在长期受润滑油侵蚀、温度变化的工况下不会出现涂层脱落的问题，适合在-20℃到80℃的工作环境中长期使用。

　　从实际装配的角度考虑，这款端盖的所有转角位置都设置了R1到R3的工艺圆角，既方便压铸成型时的材料填充，减少铸件内部的气孔、缩松缺陷，也避免了尖锐边角在装配过程中划伤操作人员、损坏密封垫片。顶部两个圆柱凸台的外圆尺寸预留了密封圈的安装槽位，不需要后续二次加工即可直接套入O型密封圈，与外部的防护套或轴套配合实现动密封。法兰边的安装耳位置做了局部加厚处理，避免螺栓拧紧时出现安装耳断裂、变形的问题，每个安装耳的厚度比法兰主体厚1mm，能够承受足够的锁紧力，保证结合面的密封压力均匀分布。在三维建模过程中，这类零件需要重点核对腔体内部的干涉边界，不仅要考虑静态下的零件间隙，还要预留齿轮运转时的轴向窜动、热胀冷缩带来的尺寸变化，同时要兼顾压铸工艺的拔模角度，所有垂直于分型面的面都设置了1:100的拔模斜度，方便零件从模具中脱出，减少后续的机加工余量，降低量产时的加工成本。
