这类带侧孔的外螺纹多通接头,在液压站阀组集成、小型稳压设备油路排布、气动控制回路分路场景里应用极广,日常做设备改造、阀块外接油路扩展时经常会用到这类零件,相比标准直通管接头,它能在单段螺纹连接节点上同时分出多个侧向通路,减少管路转接次数,降低整个回路的泄漏点数量。从实际使用场景来看,这类接头常安装在交流稳压器的冷却油路分路节点、小型液压工作站的阀块输出端、自动化设备的气动分气块位置,用来同时对接多根不同通径的油管或气管,实现单路输入、多路输出的介质分流,部分带侧向测压孔的同结构接头,还能在不额外增加转接件的情况下,直接安装压力传感器或者测压接头,实时监测回路内的介质压力,不用额外在管路上开孔做焊接,大幅降低现场改造的工作量。

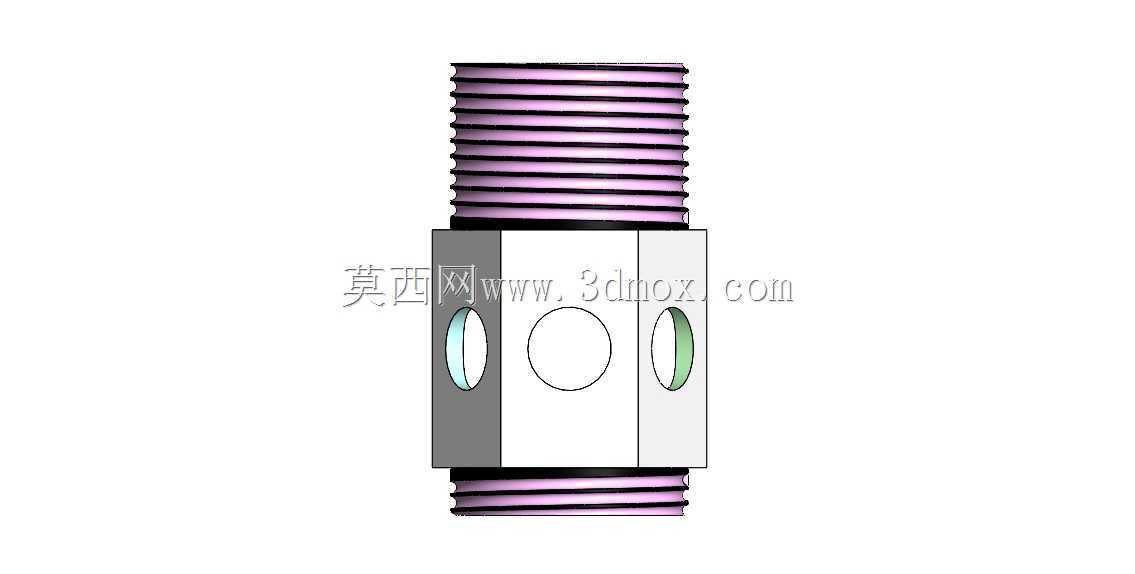

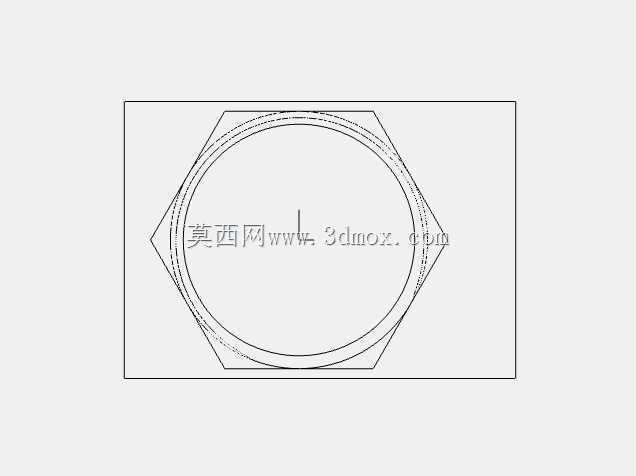

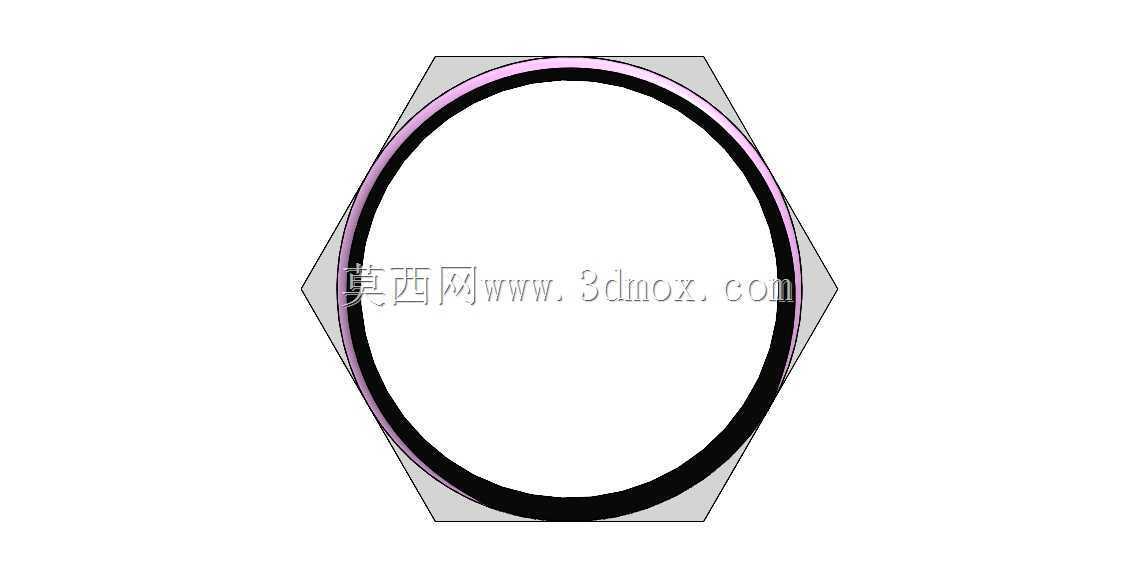

设计这类接头的时候,首先要确认两端外螺纹的密封形式,图中接头两端的外螺纹采用的是公制细牙螺纹,螺纹牙距根据常用通径一般选1.5mm或者2mm,螺纹根部要加工退刀槽,保证装配时螺纹能完全拧入对应阀块或者接头座的内螺纹孔,退刀槽的宽度要控制在2-3个牙距,避免螺纹收尾处的不完整牙型影响密封性能。接头中部的六方结构是专门预留的扳手夹持位,对边尺寸要符合标准紧固件的扳手开口尺寸,方便现场用普通开口扳手或者活动扳手完成拧紧作业,六方的棱角处要做小尺寸倒角,避免装配时划伤操作人员,也能减少扳手打滑的概率。

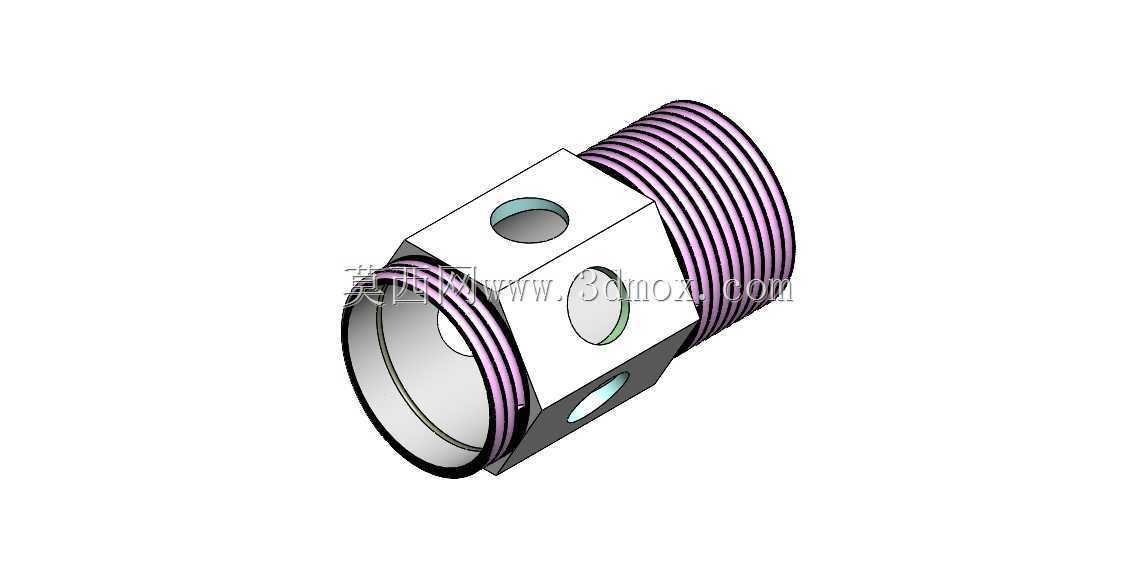

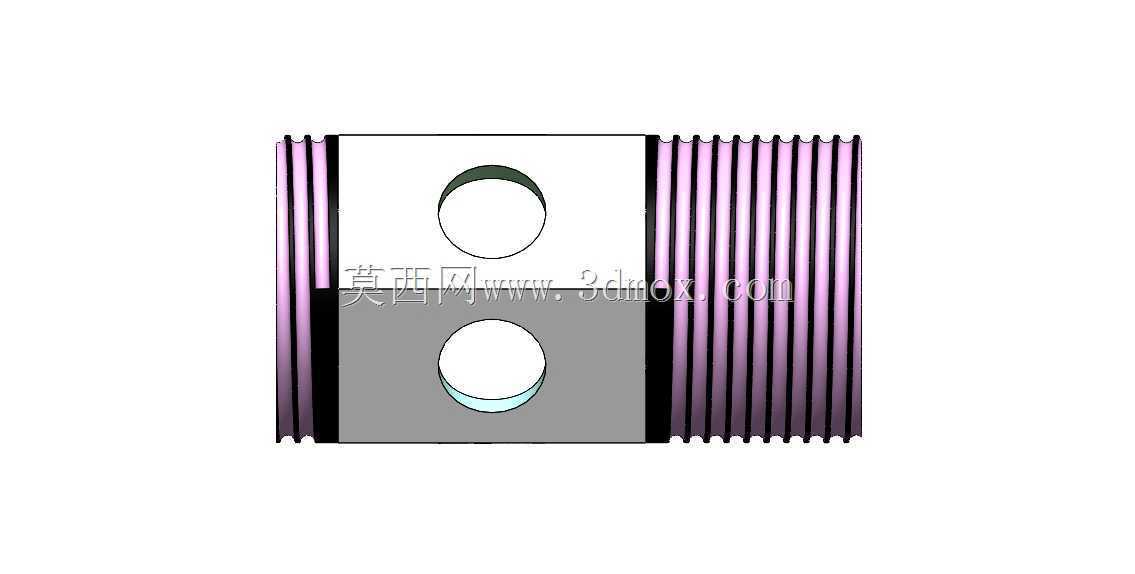

接头上分布的多个侧向通孔,每个孔的轴线都要和接头主轴线垂直,孔口位置要做0.5×45°的倒角,去除机加工产生的毛刺,避免安装油管或者管接头时切伤密封件。不同位置的侧孔通径可以根据实际分流需求做差异化设计,比如主通路通径选10mm的话,侧向的分流通径可以选4mm或者6mm,匹配不同流量的支路需求,所有孔道的内部相交位置要做倒圆处理,减少介质流动时的阻力,避免出现紊流导致的回路振动或者噪音。接头的内部主通路要保证同轴度,两端内孔的同轴度公差控制在0.05mm以内,避免介质流动时出现偏流,长期使用时冲刷内壁造成局部磨损。
从安装边界来看,这类接头的总长度要根据安装空间做匹配,两端螺纹拧入对应安装座的深度一般控制在螺纹直径的1.2-1.5倍,保证足够的连接强度,中部六方的位置要留出足够的扳手操作空间,一般六方周边要预留至少15mm的操作间隙,方便扳手卡入完成拧紧。侧向的各个分路孔的朝向,在设计时要考虑外接管路的排布方向,避免相邻管路出现干涉,部分需要调整分路方向的使用场景,可以在接头螺纹的密封位置搭配组合密封垫圈,通过调整螺纹拧入的圈数来微调侧孔的朝向,保证外接管路能顺直排布,减少管路弯折产生的应力。
材质选择上,这类接头一般选用304不锈钢或者45号钢做表面镀锌处理,不锈钢材质适合用在有腐蚀性介质或者潮湿的工作环境,镀锌碳钢材质成本更低,适合普通液压油、压缩空气介质的回路,加工完成后所有流道都要做去毛刺、高压清洗处理,避免残留的铁屑进入回路,损坏后续的阀件或者泵体。密封面的粗糙度要控制在Ra1.6以内,保证和密封件贴合时不会出现渗漏,螺纹的精度要达到6g级,保证和标准内螺纹的互换性,不用额外修配就能直接装配使用。在做三维建模的时候,要把螺纹的收尾、退刀槽、倒角、各孔道的相交倒圆这些细节都还原出来,避免后续出工程图或者做装配干涉检查时出现误差,尤其是侧孔和主通路的相交位置,要做布尔运算后的圆角处理,还原实际加工后的流道形态,方便后续做流场仿真分析的时候得到更准确的结果。
