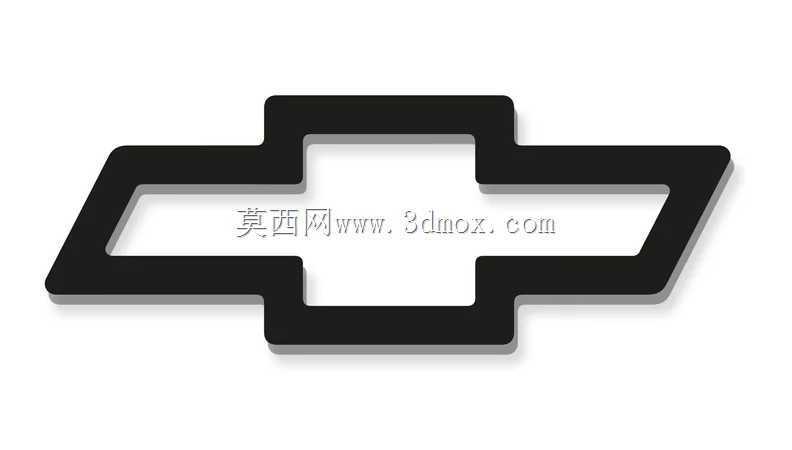

雪佛兰品牌标识立体轮廓加工设计方案

　　做汽车周边标识加工快八年，经手的车标类激光切割、雕刻工件少说有上千件，雪佛兰这个领结形标识是接单量排前三的品类，毕竟不管是4S店的展厅导视、改装店的车主周边、车友会的定制纪念件，都绕不开这个经典轮廓。这次做的这个轮廓模型，最开始是给本地一家汽车美容连锁做展厅墙面装饰件时迭代出来的版本，之前用的网上找的轮廓，要么边角弧度不对，做出来的标看着歪，要么线条粗细不均，激光切完亚克力背光的时候边缘漏光，折腾了三版才把轮廓参数调顺。

　　先说实际应用场景，这个轮廓不是只用来做平面贴纸的，覆盖的加工场景挺杂：最常见的是光纤激光切金属板材，做车尾的改装金属贴，一般用0.8mm到1.5mm厚的304不锈钢板，切完做拉丝或者烤黑处理，背胶贴在车尾，比原厂的塑料标质感强很多；还有就是亚克力雕刻做发光字，4S店的前台背景墙、售后接待区的标识，用3mm厚的乳白亚克力切出轮廓，背面装LED灯带，外框围2mm厚的黑色亚克力做围边，装在墙上发光均匀，不会出现边角暗区；还有做金属徽章的，用1mm厚的黄铜板切完做珐琅填色，做成胸针给车友会活动当伴手礼，甚至还有做等离子切割厚钢板的，给户外的汽车主题公园做大型落地标识，用5mm厚的冷轧板切完喷红漆，固定在支架上立在园区入口，风吹日晒三四年都不会变形。

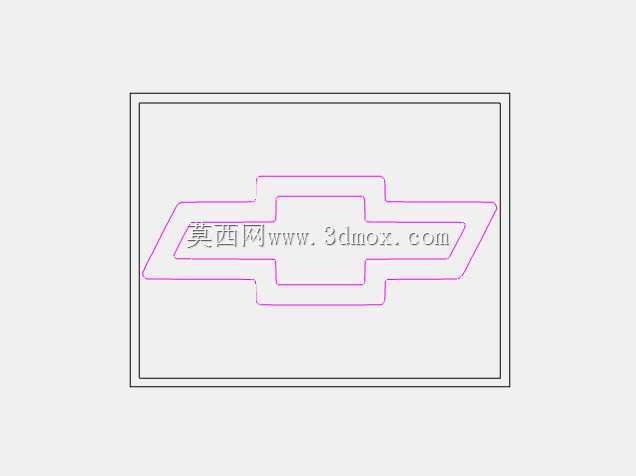

　　设计的时候最先卡的是外形比例，原厂雪佛兰标的长宽比是严格的2.3:1，之前踩过的坑就是把横向比例拉宽了2mm，做出来的标看着扁，贴在车尾和原厂的安装位对不上，车主装的时候要反复磨孔。这次的轮廓把外框的四个折角弧度做了统一处理，每个转角的R角都是3.2mm，不管是激光切割走刀还是雕刻机下刀，都不会出现过切或者留毛刺的问题——之前用尖角轮廓切1mm不锈钢的时候，转角位置因为激光热量集中，很容易烧出缺口，后期要人工打磨半天，把R角统一之后，走刀速度能提到每分钟8米，切出来的边缘不用二次打磨，直接就能做表面处理。

　　然后是线条的粗细控制，外框的宽度统一设为18mm，这个尺寸是反复试出来的：如果做100mm宽的小型车尾标，外框宽度18mm的话，中间的留白区域刚好能放下蚀刻的车友会编号，不会显得太挤；如果做1200mm宽的大型墙面标识，外框按比例放大之后，宽度能到90mm左右，内部藏灯带的话，刚好能放下两排2835型LED灯珠，打光的时候不会出现灯珠阴影。还有中间的内轮廓，和外框的平行度误差控制在0.1mm以内，之前有版轮廓内框和外框差了0.3mm，切完亚克力之后，背光的时候能明显看到一边宽一边窄，返工浪费了十多张板，这次建模的时候直接用等距偏移命令做的内框，完全避免了平行度的问题。

　　安装边界的参数也提前留好了，做小型粘贴款的时候，轮廓背面的贴合面是完全平整的，没有做凸起的定位柱，背胶用3M的VHB胶就能直接贴，不管是贴在车漆表面、玻璃上还是墙面，都不会留缝隙，避免洗车的时候高压水枪冲进去把标冲掉；做大型落地标识的时候，轮廓的上下两个横边位置，预留了M6的安装孔位，孔位距离边缘25mm，安装的时候直接用膨胀螺丝固定在钢架上，孔位是沉头设计，螺丝装完之后和表面齐平，喷完漆完全看不到螺丝痕迹。还有做徽章类的小工件，轮廓的顶部预留了1.2mm的穿针孔位置，不用后期再打孔，切完直接就能装别针，省了一道工序。

　　实际加工的时候，这个轮廓对设备的兼容性也做了适配，不管是光纤激光切割机、数控等离子切割机还是CNC雕刻机，导入DXF或者DWG文件之后都能直接生成刀路，不用再修图。之前给一家做木雕的工坊导过这个文件，他们用雕刻机做实木的车标挂件，切3cm厚的榉木，走刀的时候没有出现断刀的情况，因为轮廓没有锐角，刀具受力均匀，用6mm的双刃螺旋刀，走刀速度每分钟4米，切出来的木标边缘光滑，不用砂纸打磨就能直接上木蜡油。还有做水切割加工的客户，用这个轮廓切5mm厚的铝板，做户外的指示牌，因为线条流畅，水刀的砂管磨损都比用那种带尖角的轮廓小很多，一个砂管能多切二十多个工件。

　　说个实际生产里的细节，之前做一批200个金属车尾标的订单，用之前的旧轮廓，切完之后有30多个边角有烧蚀痕迹，合格率只有85%，换了这个调整过R角的轮廓之后，合格率直接升到98%，剩下两个有问题的还是因为板材本身有锈点导致的，省了不少返工的人工和材料成本。还有做发光字的时候，之前的轮廓内框不平整，装亚克力面板的时候要反复磨边，现在这个轮廓的内框和外框都是平滑曲线，面板切完直接就能卡进外框里，打玻璃胶固定就行，一个字的安装时间从二十分钟缩到五分钟。

　　另外这个轮廓在做表面处理的时候也有优势，比如做电镀的金属标，因为没有尖角，电镀的时候电流分布均匀，不会出现边角位置镀层太厚、中间镀层太薄的问题，整个标表面的镀层厚度一致，盐雾测试能过48小时不生锈，比之前的尖角轮廓耐用很多。做喷塑处理的时候也是，粉末在转角位置不会堆积，烤完之后表面光滑，没有流挂或者积粉的情况，不用后期打磨补喷。

　　很多人觉得车标轮廓就是个简单的图形，随便描一下就能用，真到批量加工的时候就会发现，差个零点几毫米的弧度或者线条宽度，做出来的成品质感差很多，要么看着山寨，要么加工的时候问题一堆。这个版本的轮廓是前后改了五六次，结合了激光切割、雕刻、等离子切割等不同加工方式的工艺要求调整出来的，不管是做几厘米的小徽章，还是几米的大标识，都能直接用，不用再反复调整参数，能省不少前期画图改图的时间。
