M10规格六角螺母紧固连接件结构设计

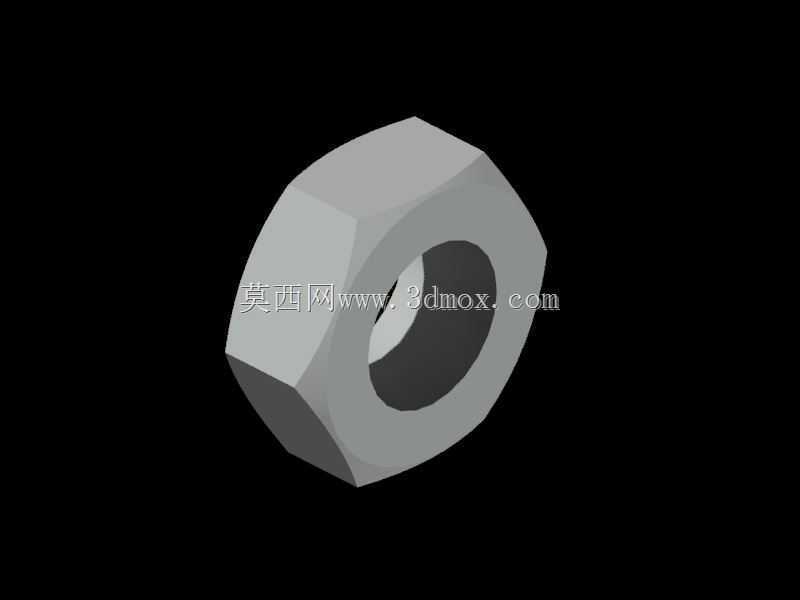

　　在各类机械装配、电气柜体组装、工业管道架设、自动化设备搭建的现场，螺纹紧固件永远是用量最大、覆盖场景最广的基础连接元件，M10规格的六角螺母更是其中适配场景极广的一款常用件。日常做结构设计时，很多新手容易忽略标准紧固件的建模细节，觉得直接调用标准件库就行，但真到实际出工程图、做装配干涉检查、配做安装工装的时候，往往会因为对螺母的实际结构边界、配合公差理解不到位，出现装配卡滞、螺纹啮合长度不足、扳手空间预留不够的问题。这款M10螺母的三维结构完全遵循普通粗牙螺纹的通用连接规范设计，六角对边尺寸、对角尺寸、螺母本体厚度都匹配常规六角头C级螺母的实际加工尺寸，建模时特意还原了螺纹收尾的退刀结构、端面的倒角细节，没有做过度的理想化简化，

　　不管是用来做装配仿真的干涉检查，还是做连接结构的受力分析，都能直接匹配实际零件的物理边界。从实际使用场景来说，M10规格的螺母适配的螺栓螺杆直径为10mm，粗牙螺距1.5mm，常规啮合长度下可以满足多数静载设备的连接强度需求，小到小型设备的机架拼装、电气元件的安装固定，大到输送线的支架连接、工装夹具的锁紧定位，都能看到这个规格螺母的应用。做结构设计的时候，用这个三维模型可以直接在装配环境里预留扳手操作空间，常规开口扳手、套筒扳手拧动M10螺母需要的周边避让空间，完全可以参照模型的六角外形尺寸来预留，不用再反复查手册核对边界，能减少很多后期装配时才发现操作空间不足的问题。建模思路上，没有采用软件自带的装饰螺纹线做简化处理，

　　而是完整绘制了螺纹牙型的实体结构，虽然模型面数会比简化版高一点，但在做有限元受力分析、螺纹啮合状态模拟的时候，能更真实地反映螺纹牙的受力接触情况，不会因为简化结构导致分析结果出现偏差。螺母两端的倒角设计也完全匹配实际加工工艺，45度的端面倒角既可以在装配时引导螺杆顺利旋入，也能去除加工后的锐边毛刺，避免安装时划手、或者刮伤配套的垫片、被连接件表面。从安装边界来看，这款螺母的六角对边尺寸适配常规16号开口扳手、16mm规格套筒，装配时只要在螺母周边预留出不小于18mm的径向操作空间，就能满足常规工具的操作需求，螺母轴向厚度方向的尺寸也和标准件一致，计算螺栓连接的伸出长度时，可以直接参照模型厚度核算需要的螺栓总长，

　　避免出现螺栓过长露出太多、或者过短啮合牙数不足的问题。很多做非标设备设计的工程师，在做整机BOM统计的时候，也可以直接调用这个模型导出对应的规格参数，不用再手动录入标准件的尺寸信息，能减少BOM整理的出错概率。另外在做管道支架、电气安装支架的设计时，M10螺母常和平垫、弹垫配合使用，这个模型的端面平整度、接触面积也完全匹配标准垫片的尺寸，装配时可以直接把垫片模型和螺母做配合约束，真实还原实际装配的堆叠顺序，检查安装顺序是否存在干涉。要注意的是，这个规格的螺母在不同使用场景下会有不同的性能等级要求，但三维模型的外形安装尺寸是统一的，不管是4级、8级还是更高性能等级的M10六角螺母，外形边界都和这个模型一致，所以在做结构设计阶段的布局、干涉检查、安装空间预留时，这个模型完全可以通用，不用等最终选定性能等级再调整安装位的尺寸。日常做装配工艺模拟的时候，也可以用这个模型来演示螺母的旋入过程，检查螺纹旋入路径上是否存在结构遮挡，提前发现设计上的装配干涉问题，减少后期现场装配的整改工作量。
