交流稳压器用传动齿轮结构设计

　　这款齿轮是面向交流稳压器调压传动场景开发的核心传动零件，在交流稳压器的调压执行机构中，这类齿轮承担着将伺服电机输出的低扭矩高转速运动，转化为调压碳刷架平稳直线位移的核心作用，直接决定稳压器调压过程的响应速度、定位精度与运行寿命。从实际应用场景来看，交流稳压器长期运行在电网电压波动频繁的工业配电、精密设备供电场景中，调压机构需要频繁往复动作，这就要求配套齿轮既要有足够的传动精度，避免碳刷走位偏差导致输出电压偏离额定值，又要具备优异的耐磨性能，承受长期往复运动带来的接触磨损，同时还要兼顾传动平稳性，避免调压过程中出现卡顿、跳齿引发的电压瞬变，影响后端精密用电设备的正常运行。

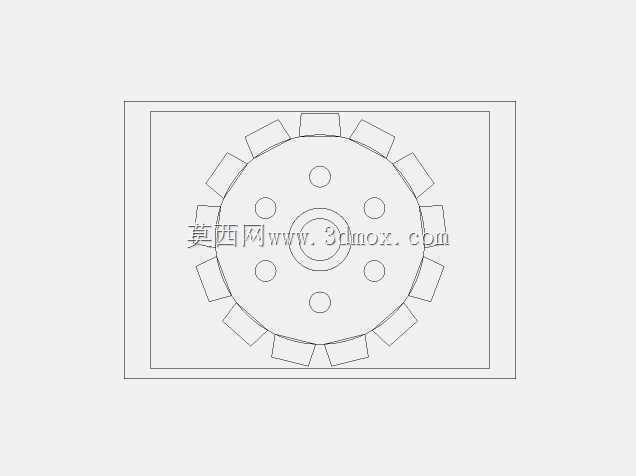

　　从设计思路层面，这款齿轮采用了辐板式轻量化结构设计，轮体中心设置与驱动轴配合的基准安装孔，孔位公差按照基孔制过渡配合设计，既保证装配后齿轮与轴的同轴度，控制传动过程中的径向跳动量，又能方便现场装配与后期维护更换。轮辐区域均匀分布六个圆形减重孔，在不降低轮体结构强度的前提下，有效降低齿轮自身转动惯量，减少伺服电机启动、换向时的惯性冲击，让调压动作的响应更灵敏，启停定位更精准。轮缘部分的齿形采用渐开线齿廓设计，齿顶做了微小的倒角修缘处理，能有效降低齿轮啮合过程中的动载荷与啮合冲击，减少传动噪音，同时避免齿顶棱边在长期啮合过程中出现崩边、点蚀的问题，延长零件使用寿命。

　　在安装边界与尺寸适配方面，这款齿轮的轴向厚度经过匹配计算，刚好适配稳压器调压机构的安装腔室尺寸，不会与腔室内的其他布线、限位结构产生运动干涉；齿顶圆直径经过严格核算，与配套啮合的小模数齿轮保持标准中心距，装配时不需要额外调整安装基座的位置，可直接替换原有同规格老化磨损的齿轮零件。齿轮的端面与安装轴的轴肩定位面设计有较高的平面度要求，装配后能保证齿轮的端面跳动控制在允许范围内，避免长期运行后出现齿面偏载、局部磨损加剧的问题。齿宽参数结合传动扭矩需求做了优化，在满足接触强度要求的前提下，尽可能控制轴向尺寸，让整个调压传动机构的结构更紧凑，减少不必要的空间占用。

　　从实际使用的功能特性来看，这款齿轮的传动比经过精准匹配，刚好适配稳压器全行程调压的动作需求，当伺服电机转动对应圈数时，碳刷架刚好能从调压器绕组的最低电压端移动到最高电压端，不会出现超程走位或者调压行程不足的问题。齿面的粗糙度要求控制在合理区间，既保证啮合过程中摩擦阻力足够小，传动效率高，又不会因为齿面过于光滑导致啮合过程中出现打滑、定位不准的问题。轮体材料选用常规的机械传动结构钢，经过调质处理后芯部具备足够的韧性，能承受传动过程中的冲击载荷，齿面经过高频淬火处理后硬度达到使用要求，能承受长期往复啮合带来的磨损，在正常使用维护的前提下，可覆盖稳压器的全生命周期使用需求，不需要频繁更换传动零件。

　　在结构细节处理上，齿轮的中心安装孔位置设计有键槽结构，通过普通平键与驱动轴实现周向固定，能可靠传递伺服电机输出的扭矩，避免长期正反转切换过程中出现齿轮与轴相对转动的打滑问题。轮辐上的减重孔边缘都做了圆角过渡处理，避免应力集中导致轮体在长期交变载荷作用下出现裂纹。齿根部分做了圆角优化，降低齿根处的应力集中系数，提升轮齿的弯曲疲劳强度，即使在电网电压大幅波动、调压机构频繁快速动作的工况下，也不会出现断齿的失效问题。整个齿轮的结构设计没有多余的复杂特征，加工工艺性好，可通过常规的滚齿、插齿工艺完成加工，不需要特殊的定制刀具，加工成本可控，适合批量配套生产，也方便后期设备维护时的备件采购与更换。
