正交传动锥齿轮啮合结构设计

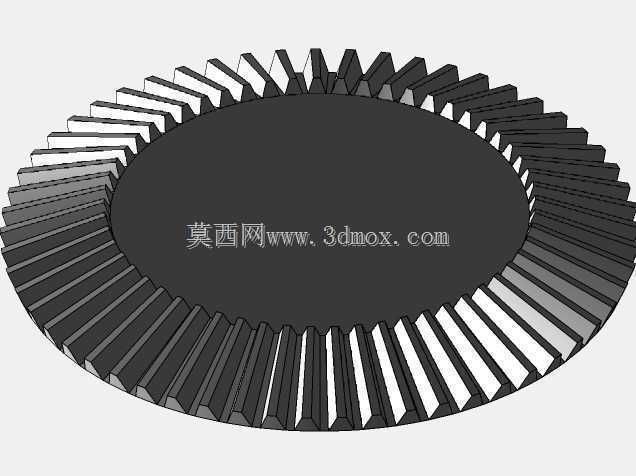

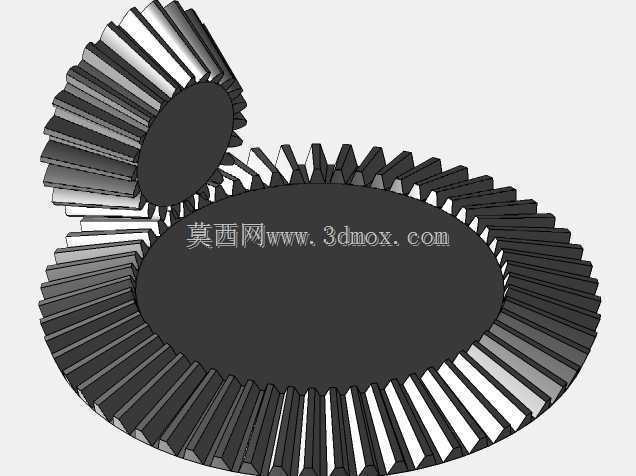

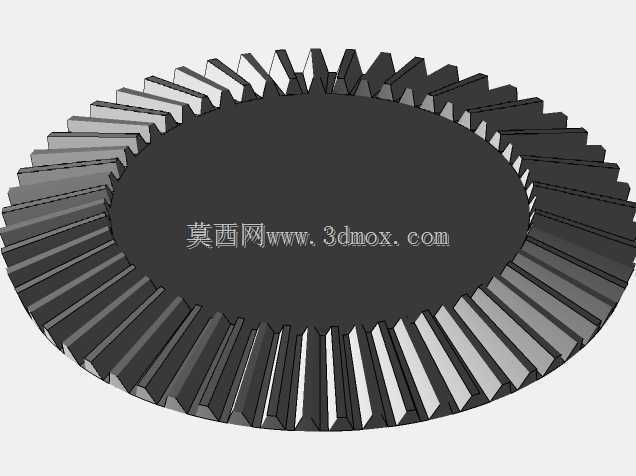

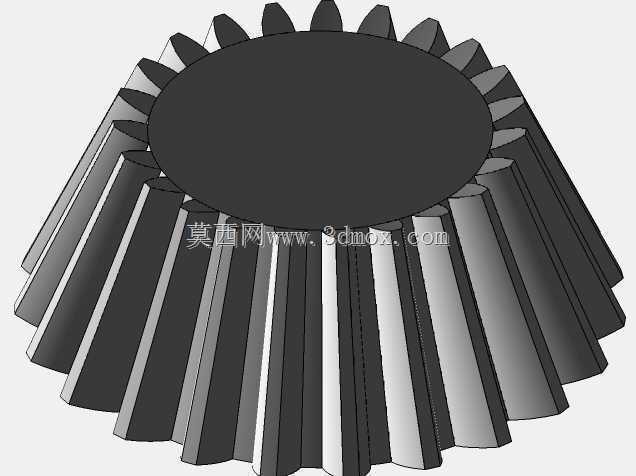

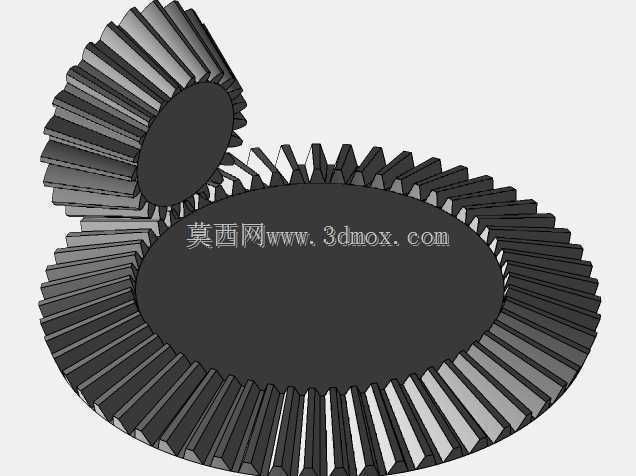

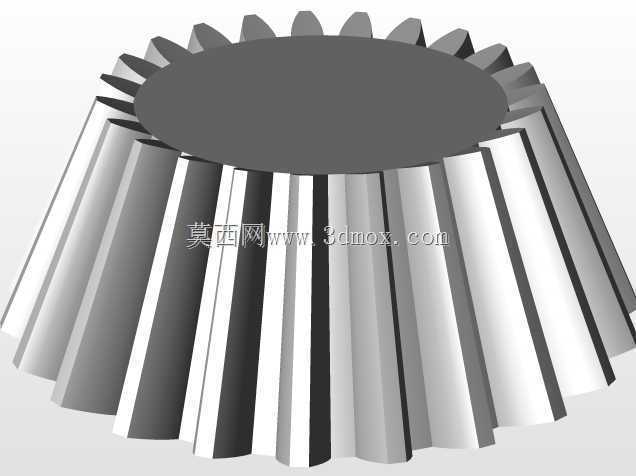

　　这套锥齿轮啮合结构，核心解决的是相交轴之间的旋转动力换向传输问题，在各类需要90度动力转向的机械结构里应用极广，小到小型台式设备的进给传动、轻工机械的动力换向单元，大到机床主轴转向机构、输送线转角传动模块，都能见到这类结构的身影。很多刚接触传动设计的工程师容易把锥齿轮和斜齿轮、圆柱齿轮的应用场景混淆，实际上锥齿轮的核心优势就在于轴线相交的传动场景，不需要额外增加换向蜗轮或者皮带轮组，就能直接完成动力方向的切换，整体结构的集成度更高，传动链路的损耗也更小。从实际使用的角度看，这套啮合结构的两个锥齿轮分别对应主动轴和从动轴的安装接口，大尺寸锥齿轮作为从动端，齿部沿锥面均匀分布，齿向收敛于两轴的交点位置，小锥齿轮作为主动端，

　　齿形参数和从动轮完全匹配，保证啮合过程中齿面接触面积均匀，不会出现偏载、卡滞的问题。设计这类锥齿轮结构的时候，首先要确定的是两轴的交角，常规应用里90度正交是最常见的形式，也就是这套结构采用的交角参数，确定交角之后再根据传动比要求分配两个齿轮的齿数，齿数比直接决定了传动的减速比或者增速比，同时要结合安装空间的边界限制，确定两个齿轮的节锥角、齿顶圆直径、安装距这些核心参数。很多新手设计锥齿轮的时候容易忽略安装距的公差要求，实际上锥齿轮的啮合间隙对安装位置的敏感度远高于圆柱齿轮，轴向位置哪怕偏移零点几毫米，都可能导致齿面接触区偏移到齿顶或者齿根位置，运行的时候不仅噪音大，还会加剧齿面磨损，大幅缩短齿轮的使用寿命。

　　这套结构在齿形设计上采用的是等顶隙收缩齿形式，这种齿形的优势在于齿根圆角可以做的更大，齿根的弯曲强度更高，同时啮合的时候顶隙保持恒定，不会因为轮齿的摆动出现润滑脂被挤出的问题，适合中低速、中等载荷的传动场景。从安装边界来看，两个齿轮的轴孔都预留了标准的键槽安装位，主动轮的轴伸长度和从动轮的轮毂长度都做了匹配设计，安装的时候只需要保证两个齿轮的节锥顶点重合，就能获得理想的啮合状态，不需要额外做复杂的调整垫片组来补偿位置误差。在实际设备选型应用里，这类锥齿轮结构常和圆柱齿轮配合组成多级传动，比如在小型转角减速机里，第一级用锥齿轮完成换向，后面几级用圆柱齿轮完成减速，既满足了动力输入输出方向垂直的安装要求，又能获得足够的传动扭矩。

　　另外在一些手动调节机构里，比如设备的工作台升降转角调节，也会用到小模数的锥齿轮结构，依靠锥齿轮的换向特性，把水平方向的手轮转动转换成垂直方向的升降运动，操作起来更符合人工操作的人机工程要求。设计过程中还要考虑齿面的润滑方式，开式传动的锥齿轮一般采用润滑脂定期涂抹润滑，闭式传动箱里的锥齿轮则采用浸油或者飞溅润滑，这套结构的齿面粗糙度做了对应优化，不管是开式安装还是集成到齿轮箱里，都能保证润滑介质均匀附着在齿面上，减少运行过程中的干摩擦。很多人在做锥齿轮建模的时候容易出现齿形失真的问题，要么是齿向的锥度不对，要么是齿厚的收缩比例不符合加工要求，这套结构的齿形完全按照展成法加工的原理生成，齿面的渐开线轮廓和实际加工出来的零件完全一致，导入到装配环境里做运动仿真的时候，可以真实模拟轮齿的啮合过程，检查是否存在干涉、侧隙不合理的问题，不需要再反复调整参数修正齿形。另外从结构强度的角度看，轮齿和轮毂的过渡位置做了圆角处理，避免应力集中导致的轮齿断裂问题，轮毂的厚度也根据传递扭矩的大小做了匹配，不会出现轮毂开裂或者轴孔变形的问题。在实际装配的时候，两个齿轮的支撑轴承要预留一定的轴向调整间隙，方便装配的时候微调齿轮的轴向位置，把齿面接触区调整到节锥附近的理想位置，保证满载荷运行的时候齿面接触均匀，不会出现局部载荷过大导致的点蚀问题。
