钛材质火焰工况带法兰安装基座结构

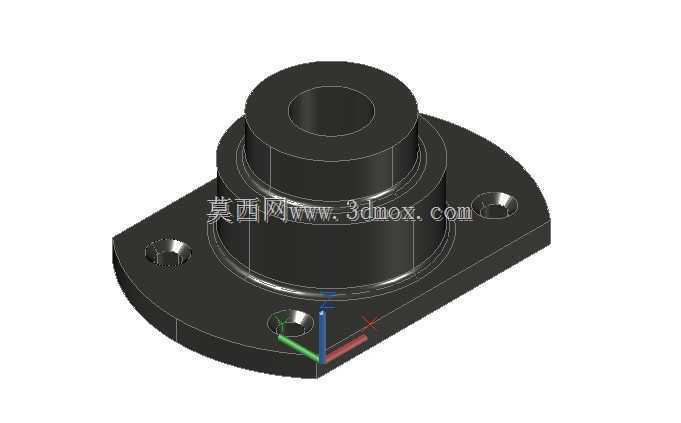

　　在高温火焰直接作用的工业作业场景里，常规金属材质的安装定位构件很容易出现表层氧化、高温蠕变、配合精度失效的问题，这款采用钛材加工的带法兰安装基座，正是针对这类严苛工况设计的定位承载构件。从结构设计逻辑来看，主体采用阶梯式同轴凸台结构，中心设置贯通式内孔，用于穿过需要定位的管路、电极或者火焰导流杆件，凸台部分做了两级直径差设计，下段凸台直径更大，和底部法兰盘做圆弧过渡衔接，避免直角位置在温度骤变时产生应力集中，同时也能提升凸台根部的结构强度，承受侧向载荷时不会出现根部断裂的问题。底部法兰采用切边式菱形法兰结构，和常规圆形法兰相比，在保证三个安装孔位布局合理性的前提下，有效压缩了整体安装占用的平面空间，三个沉头安装孔呈三角分布，其中两个孔位沿法兰长轴对称布置，第三个孔位位于凸台侧方的短轴位置，安装时采用沉头螺栓紧固，螺栓头部完全沉入孔内，不会突出法兰表面，既避免了高温火焰直接冲刷螺栓头部造成的螺纹咬死问题，也能让法兰底面和安装基面完全贴合，保证安装后的定位精度不会因为紧固件突出出现倾斜。

　　从实际应用场景出发，这类构件常被用在火焰加工设备、高温燃烧试验装置、等离子焰流作业工位的定位环节，钛材质本身的高温强度、抗氧化性能以及较低的密度，让它在持续接触高温焰流的环境下，不会像普通碳钢构件那样快速出现氧化皮脱落、孔径变形的问题，也不会像不锈钢构件那样在高温下出现较大的线膨胀量，导致中心定位的杆件出现卡滞或者同轴度偏差。设计阶段针对安装边界做了明确的尺寸约束：法兰底面为完全精加工的基准面，平面度控制在0.02mm以内，保证安装后和设备基面的贴合率达到90%以上；中心贯通孔的圆柱度公差控制在0.015mm，和被定位杆件的配合间隙根据使用场景可以调整为H7/g6或者H8/f7，既保证杆件拆装的顺畅性，也能避免间隙过大导致焰流从缝隙处泄漏。凸台的高度尺寸根据实际安装的隔热层厚度做匹配，保证凸台顶端伸出隔热层表面，定位段的有效接触长度不小于内孔直径的1.5倍，避免杆件悬臂过长出现晃动。

　　在结构细节处理上，法兰上的三个沉头孔的沉头深度做了统一控制，保证对应规格的内六角螺栓拧紧后，头部端面低于法兰表面0.5mm以上，即使螺栓在高温下出现轻微的伸长变形，也不会突出表面影响安装平整度。凸台外壁和法兰顶面的过渡圆角半径设置为R2，这个尺寸既不会因为圆角过小造成应力集中，也不会因为圆角过大占用法兰顶面的安装空间，影响周边密封垫片的布置。中心孔的入口和出口位置都做了0.2mm的倒角处理，去除机加工产生的毛刺，同时也方便杆件插入装配，避免安装时刮伤杆件表面的镀层或者氧化层。从建模的工程逻辑来看，整个零件采用参数化建模方式，所有特征的尺寸都和安装工况的参数做关联：当需要适配更大直径的中心杆件时，只需要调整中心孔直径参数，凸台的两级外径、法兰的整体尺寸、安装孔的分布圆直径都会按照预设的强度比例自动更新，不需要重新绘制草图，能大幅提升同系列不同规格零件的设计效率。建模过程中对所有的配合面、安装基准面都做了单独的特征分组，后续导出工程图时可以直接选取对应面标注形位公差，不需要再重新识别特征，也方便后续做有限元分析时直接施加约束和载荷，快速校核不同温度、不同载荷下的结构变形量和应力分布情况。

　　实际选型使用时，需要注意安装基面的平面度要和法兰底面的加工精度匹配，如果基面存在焊接变形或者加工残留的凸起，会导致法兰安装后出现翘曲，高温下翘曲位置会产生较大的附加应力，长时间使用可能出现法兰开裂的问题。另外钛材质构件在安装时，螺栓的预紧力要按照钛材的屈服强度做对应调整，不能按照碳钢螺栓的预紧力标准拧紧，避免法兰的沉头孔位置被压溃。这款结构的设计没有多余的冗余特征，所有的结构尺寸都服务于高温工况下的定位承载需求，在保证结构强度和安装稳定性的前提下，尽可能压缩了整体的体积和重量，适合在对安装空间、构件重量有严格要求的高温作业设备上使用。
