抽屉式工具收纳盒结构设计方案

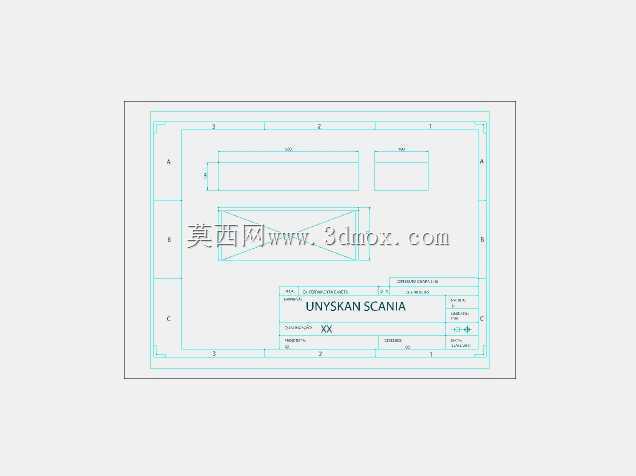

　　车间日常运维、装配工位的零散工具存放一直是现场5S管理的核心痛点，扳手、螺丝刀、量检具、小型工装附件如果随意堆放在操作台面上，不仅会占用有效作业空间，还容易出现工具磕碰损坏、取用查找耗时、小零件遗失散落的问题，这款抽屉式工具收纳结构正是针对这类工位场景开发的实用储物载体。从结构设计逻辑来看，整体采用外框嵌套内抽屉的经典布局，外框作为固定承载主体，设计有统一的安装孔位，既可以通过螺栓固定在工作台侧立面、设备机架旁的闲置立面空间，也可以直接平放在操作台边角、工具柜层板上使用，适配多种现场安装条件。外框的内部导向边做了折边强化处理，不需要额外加装导轨就能实现抽屉的顺畅抽拉，既控制了整体制造成本，也减少了后期维护的易损件数量，

　　适合车间多粉尘、多金属碎屑的作业环境，不会因为碎屑卡滞导轨导致抽拉不畅。内抽屉的内腔做了分区隔断设计，从结构轮廓能看到预留了不同尺寸的储物格，大尺寸区域可以放置活动扳手、钢丝钳这类长度较大的手动工具，小尺寸圆形定位槽专门用来收纳内六角批头、钻头、丝锥这类细小的圆柱形工具，避免抽拉过程中工具在盒内滑动碰撞，取用的时候能直接定位到对应存放位置，减少找工具的无效耗时。设计过程中充分考虑了安装边界的适配性，整体外轮廓的方正造型没有突出的外凸结构，不会在人员通行、作业操作的过程中形成磕碰风险，外框的边角都做了小圆角过渡处理，钣金加工时不会留下锋利的割手毛边。抽屉的前立面预留了标识粘贴区域，使用者可以根据存放的工具类别粘贴对应标识，

　　实现工具的定置管理，不管是装配线固定工位的工具配套，还是维修班组的流动工具收纳，都能通过统一的收纳结构实现工具管理的标准化。从受力角度考量，外框的承载边做了双层折边加强，满载常用手动工具的状态下不会出现边框变形、抽屉下坠卡滞的问题，抽屉的抽拉行程做了限位设计，完全拉出时不会因为重心偏移直接从外框中脱落，避免工具洒落造成安全隐患。这类收纳结构不需要复杂的加工工艺，采用常规的钣金剪切、折弯、点焊工艺就能完成加工，生产门槛低，企业可以根据自身工位的实际空间尺寸调整整体长宽高参数，灵活适配不同的安装位置，不管是小型加工车间的零散工位改造，还是大型装配线的统一工位器具配置，都能通过这类结构实现工具的有序存放，减少作业过程中的工具整理时间，

　　提升现场作业的效率。结构设计上没有多余的装饰性结构，所有的造型特征都服务于实用功能，外框背部的安装孔采用长圆孔设计，安装时可以微调固定位置，降低安装孔位的加工精度要求，现场施工时不需要反复核对孔位就能快速完成固定安装。抽屉的底部做了微凸的加强筋冲压结构，提升底板的承载能力，放置较重的量具、小型工装时不会出现底板凹陷变形的问题，整体结构的零件数量少，没有复杂的装配关系，后期如果出现局部损坏，只需要更换对应损坏的板件就能继续使用，全生命周期的使用成本更低。
