交流稳压器专用异形连接扳手结构设计

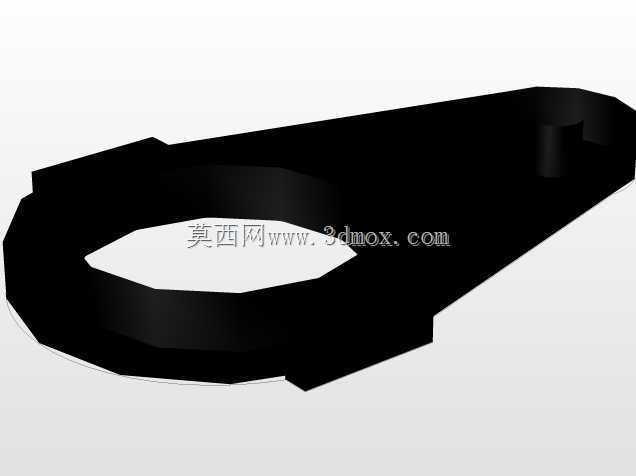

　　在交流稳压器的生产装配与后期运维场景中，这类异形连接扳手是现场作业绕不开的配套工装，不同于标准规格的呆扳手、梅花扳手，它的结构完全匹配稳压器内部调压组件的特殊锁紧螺母安装位，能在狭窄的柜体内部空间完成标准工具无法实现的锁紧与松脱操作。从实际使用场景来看，交流稳压器的内部布线密集，调压线圈与碳刷组件周边的操作间隙往往不足两厘米，常规扳手要么无法伸入安装位，要么在转动过程中剐蹭周边漆包线造成绝缘层破损，这款扳手的长臂做了扁平化收窄处理，整体厚度控制在6毫米以内，能顺着线圈支架的缝隙直接卡入螺母卡位，不会对周边的电气元件造成挤压损伤。扳手头部的异形内孔并非规则的六角形，而是针对稳压器调压端子的特制扁方螺母做了仿形设计，

　　卡位接触面积比标准六角扳手大30%左右，锁紧时不会出现螺母棱角打滑磨圆的问题，尤其是在设备运行多年后螺母出现轻微锈蚀的情况下，这种全包覆的卡位结构能有效传递扭矩，避免因为打滑造成的螺母报废、端子变形等维修次生问题。从设计思路上看，这款扳手的力臂长度经过反复校核，既没有因为力臂过长造成操作时扭矩过载拧断端子螺杆，也没有因为力臂过短导致锁紧力不足，在实际操作时单手握持手柄端就能达到稳压器端子要求的8N·m锁紧扭矩，不需要额外加接套管增力，刚好匹配电气装配作业的扭矩要求。手柄末端的挂孔设计也充分考虑了现场作业的收纳需求，作业人员可以将其挂在工装腰带的挂扣上，在稳压器柜体上进行高处接线作业时不需要反复上下传递工具，

　　也能避免工具不慎掉落砸坏内部元件。从安装边界来看，扳手头部的外轮廓做了多段切边处理，在卡入螺母后转动30度即可完成一次换位，不需要像标准梅花扳手那样需要60度的转动空间，刚好适配稳压器内部被支架、接线端子分割后的狭小操作区间，哪怕是在已经完成布线的成品稳压器上更换调压碳刷组件，也不需要拆除周边的接线就能直接完成锁紧螺母的拆装。在批量生产的稳压器装配线上，这款专用扳手能将单个端子的锁紧作业时间从原来的40秒压缩到15秒以内，同时还能统一不同作业人员的锁紧操作手感，避免因为人工操作力度差异造成的端子接触不良、后期发热等质量隐患。不同于通用工装的泛用性设计，这款扳手的所有结构尺寸都完全锚定交流稳压器的特定安装场景，没有多余的结构冗余，

　　整体采用45号钢冲压成型后做淬火处理，表面发黑防锈，能适应车间内多油污、多粉尘的作业环境，长期使用也不会出现头部变形、手柄弯折的问题。在日常运维场景中，运维人员携带这一把专用扳手就能完成稳压器大部分机械连接部位的拆装作业，不需要携带整套标准扳手组，大幅降低了外出运维的工具负重，尤其是在小区配电房、工厂车间配电室这类现场工具携带不便的场景下，这种针对性设计的专用工装的实用性远高于通用工具。
