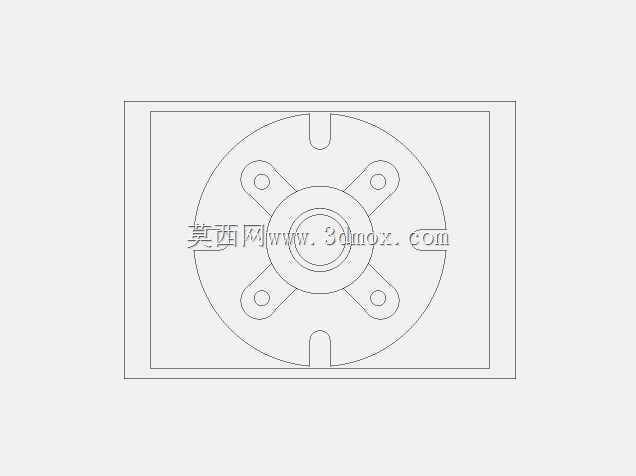

四孔定位圆形连接法兰结构设计

　　在流体输送管路、机电设备动力端连接、压力容器端盖密封等场景中，法兰是实现刚性连接与介质密封的核心基础零件，本次设计的圆形法兰主要面向小口径低压管路、小型稳压设备端盖的连接需求，适配常规公称通径的管路对接场景，可在常压到1.6MPa的工作压力区间稳定使用，覆盖民用给排水、小型工业油路、低压气动回路等常见应用场景。从实际使用需求出发，这类法兰的核心作用是通过周向均匀布置的紧固件，将两个对接端面压紧，配合中间的密封垫片实现介质无泄漏传输，同时保证连接部位的同轴度与结构刚性，避免管路运行过程中因振动、压力波动出现连接松脱或密封失效问题。设计过程中首先确定了主体为圆形盘式结构，相比异形法兰，圆形结构的受力均匀性更好，

　　周向螺栓预紧力可以均匀传递到密封端面，不会出现局部应力集中导致的垫片压溃或密封面变形问题。法兰中心设置与对接管路通径匹配的通孔，通孔边缘做了0.5mm的倒角处理，一方面避免安装时锐边割伤密封垫片，另一方面也能减少管路介质流通时的局部阻力，降低流道内的紊流损耗。密封面采用全平面结构，适配非金属软垫片的密封形式，对于低压工况来说，全平面密封面的加工难度更低，不需要加工突面、凹凸面的复杂台阶，普通车削设备即可完成密封面的精加工，表面粗糙度控制在Ra3.2即可满足密封要求，不需要过高的加工精度，能有效降低零件的加工成本。周向均匀布置四个螺栓安装孔，孔位采用对称分布设计，相邻孔位的中心夹角为90度，这种四孔布局相比三孔布局的安装容错性更高，

　　现场安装时不需要反复调整对接角度，只要对齐任意一个孔位即可完成其余孔位的对位，同时四个螺栓的预紧力可以形成稳定的四点压紧结构，相比两孔连接的抗倾覆能力更强，能承受一定的管路侧向载荷。法兰盘外缘对称设置两个定位卡槽，卡槽的作用是安装时与对接端的定位凸台配合，快速实现两个法兰的同轴对位，不需要反复测量调整同轴度，能有效提升现场安装的效率，同时卡槽在设备运行过程中还能起到周向防转的作用，避免长期振动下螺栓出现跟转松脱的问题。从安装边界来看，法兰盘的外径尺寸控制在适配常规手动扳手操作的空间范围内，螺栓孔中心圆直径预留了足够的扳手操作空间，安装时不需要使用特殊的套筒工具，普通活动扳手即可完成螺栓的预紧操作，适配现场无专用工具的应急安装场景。

　　法兰的厚度经过受力核算，在额定工作压力下，密封面的变形量控制在弹性变形区间内，不会因为长期受压出现永久变形导致密封失效，同时厚度也没有过度冗余，能有效控制零件的整体重量，降低材料成本。螺栓孔的直径比配套螺栓大1mm，预留了一定的安装调整余量，抵消两个对接法兰之间的少量加工误差，避免出现孔位错位导致螺栓无法穿入的问题。在细节设计上，法兰的所有锐边都做了倒钝处理，避免加工、运输、安装过程中锐边划伤操作人员，也能减少零件磕碰导致的密封面损伤。整体结构没有复杂的曲面或特殊结构，所有特征都可以通过常规车削、钻削工艺完成加工，不需要使用五轴加工中心或特殊工装，适合批量生产，零件的材料适配范围也比较广，根据使用场景的不同，可以选用Q235碳素结构钢用于普通水、气介质场景，选用304不锈钢用于有防腐需求的化工、食品介质场景，也可以选用铝合金材料用于有轻量化需求的移动设备连接场景。实际选型使用时，只需要根据对接管路的通径、工作压力、介质特性匹配对应的材料与密封垫片，即可直接替换同规格的标准法兰使用，不需要额外修改连接尺寸，能兼容现有常规管路的安装标准，减少现场改造的工作量。
