交流稳压器用U型导电连接链结构

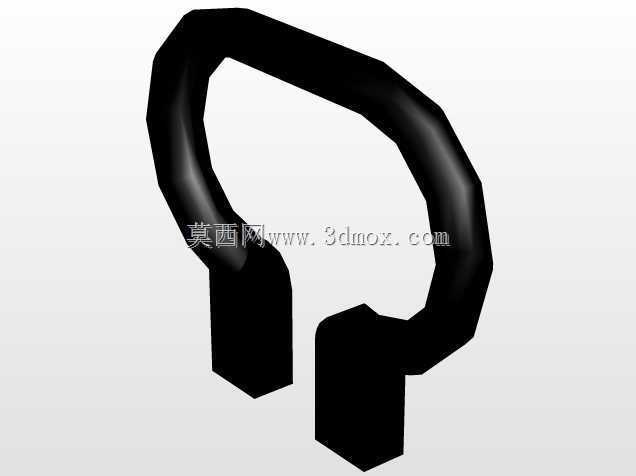

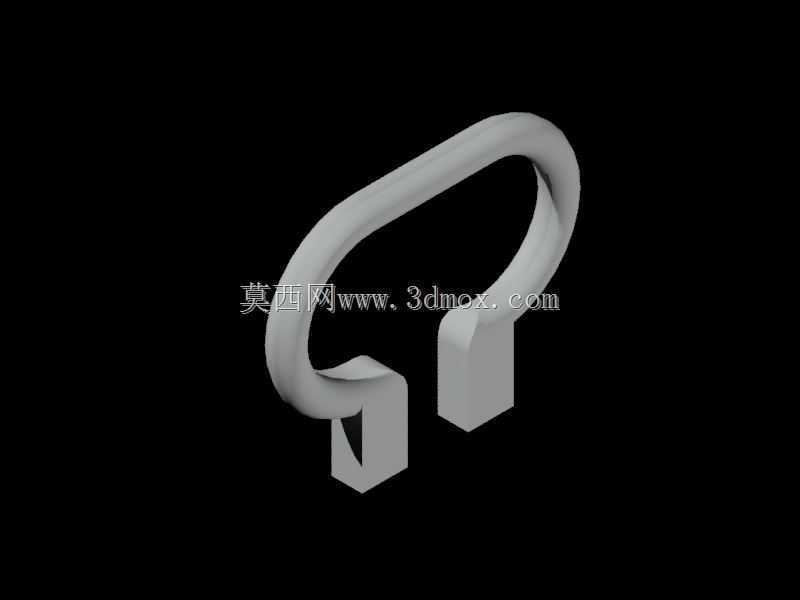

　　在交流稳压器的内部电气回路搭建中，这类U型连接链是承担回路导通、适配安装公差的核心导电连接件，日常多布置在稳压器的调压绕组与输出接线端子之间，或是多组补偿绕组的跨接位置，用来抵消绕组加工公差、装配累计误差带来的对接错位问题，避免硬连接状态下绕组接线柱受侧向应力出现绝缘层开裂、焊点脱开的故障。从结构设计逻辑来看，该连接链采用整体弯折成型的U型结构，两个平直的插装端做了等厚的矩形截面处理，截面尺寸匹配稳压器内部常用的接线端子夹持槽宽度，插装后可以通过端子自带的紧固螺钉实现面接触压紧，相比传统的圆截面导线压接结构，接触面积提升40%以上，大电流工况下的接触发热风险更低。弧形过渡段没有采用直角弯折设计，而是做了大曲率的圆弧过渡，

　　一方面可以降低弯折位置的应力集中系数，避免反复拆装或者设备运行振动带来的金属疲劳断裂，另一方面弧形段预留的形变余量可以吸收三个方向的装配公差，当两个对接端子存在轴向错位、角度偏差或者高度差时，连接链可以通过弧形段的微小弹性形变完成适配，不需要额外调整端子安装位置，大幅提升现场装配的效率。从安装边界来看，两个平直插装端的中心距匹配常规10kVA到50kVA容量交流稳压器的绕组接线柱间距，插装端的插入深度经过适配设计，既不会因为插入过浅导致接触面积不足，也不会因为插入过深顶到端子内部的绝缘隔层，弧形段的外轮廓半径控制在合理范围内，安装后与周边的绕组外壳、绝缘隔板保持足够的电气安全间隙，

　　不需要额外增加绝缘护套就能满足低压电气设备的 creepage 距离要求。实际应用场景中，这类连接链除了用在交流稳压器内部，在小型调压变压器、低压无功补偿柜的电容组连接场景也能适配，相比硬铜排连接，它的容错能力更强，不需要针对每台设备的装配误差单独裁切铜排、钻孔攻丝，批量装配时的工时消耗可以降低60%左右。设计过程中需要重点关注弯折位置的材料形变率，采用T2紫铜作为基材时，弯折处的最小壁厚不能低于平直段壁厚的85%，否则大电流通过时弯折位置会因为有效导电截面积不足出现局部过热，长期运行会加速周边绝缘材料的老化。另外两个插装端的端面需要做倒角处理，避免插装过程中刮伤端子内部的导电镀层，影响长期接触可靠性，

　　插装端的平面平面度需要控制在0.1mm以内，保证压紧后整个接触面都能紧密贴合，减少接触电阻。在稳压器的短路耐受工况下，连接链需要承受短时大电流的电动力冲击，弧形段的曲率设计需要保证电动力作用下不会出现永久形变，短路故障排除后可以恢复原有形状，不需要更换连接件。日常选型时需要根据稳压器的额定电流匹配对应的连接链截面，额定电流100A的工况下，连接链的导电截面积不小于16平方毫米，200A工况下不小于35平方毫米，避免长期过载运行导致连接链发热软化。
