艾普瑞利亚RS250车架3D扫描逆向建模作品

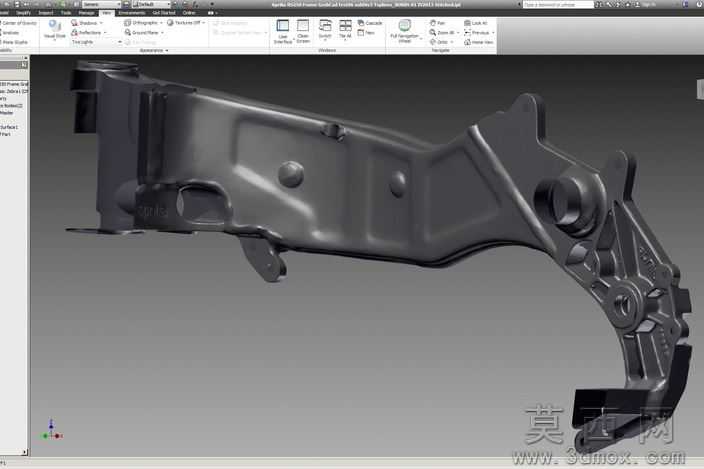

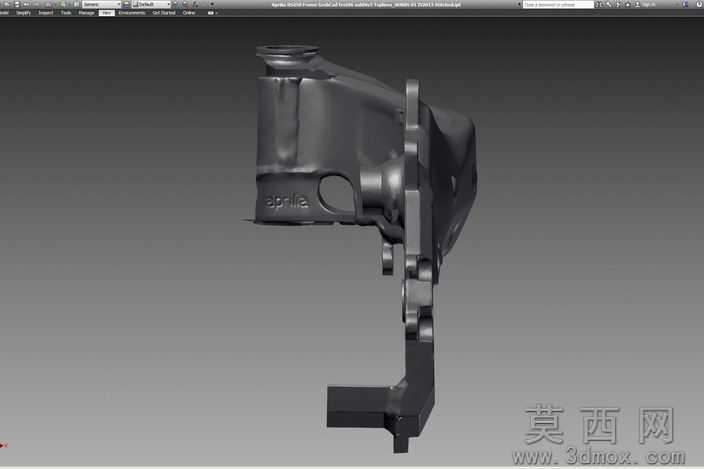

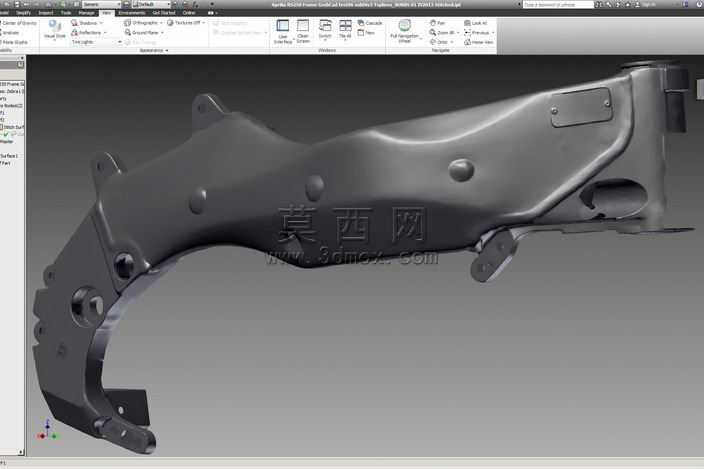

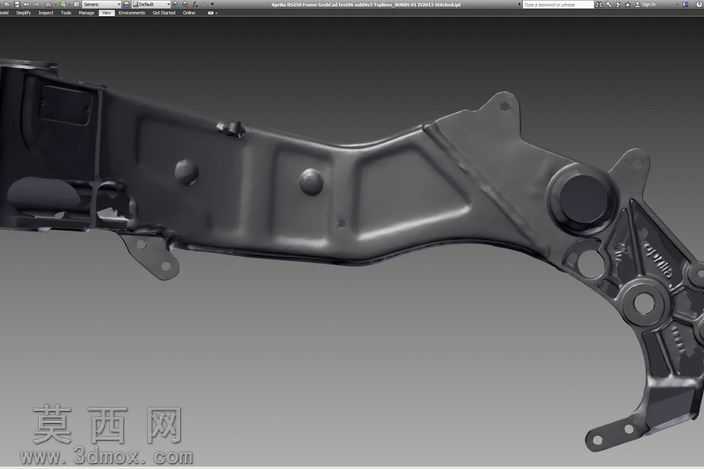

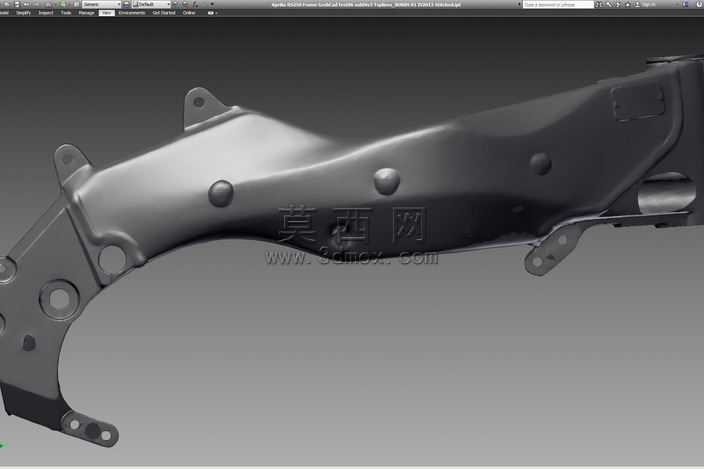

本作品针对艾普瑞利亚RS250摩托车的金属空心车架构件开展3D扫描逆向建模工作，核心目标是将2013年获取的原始扫描STL网格数据，通过标准化逆向流程转换为可编辑的NURBS曲面实体模型，还原构件的原生结构特征。建模流程首先对原始扫描网格开展拓扑优化，在Topogun中完成四头肌拓扑重构，针对原始扫描数据存在的孔洞、噪点、曲面不连续问题，先进行网格清理与平滑处理，保留构件表面的冲压凸点、安装孔位、弯折弧度、焊接接缝位置的全部细节特征，避免特征丢失影响后续模型精度。完成基础拓扑后，对网格进行3倍细分处理，依托四核网格生成逻辑构建均匀的四边形网格基底，保障后续曲面生成的流畅度，避免三角网格转曲面时出现的曲面褶皱、曲率不连续问题。随后将细分后的subd网格导入Rhino中完成T样条曲面转换，T样条构建过程中严格匹配构件的弯折曲率，对车架的弧形主梁、安装支耳、定位凸台等特征单独划分曲面块，调整曲面控制点的权重与位置，让曲面与原始扫描点云的偏差控制在工业级公差范围内，同时保证曲面的G2连续，避免出现生硬的棱角转折。完成T样条转换后，进一步在Rhino中将T样条曲面转化为标准NURBS曲面，统一曲面的UV方向与公差参数，处理曲面拼接处的缝隙与重叠问题。最后将生成的NURBS曲面导入Inventor中完成实体缝合，对所有开放孔位进行封闭处理，将分散的曲面片体缝合成完整的实体模型，最终得到的实体模型可直接用于后续的结构分析、改装设计或者开模生产参考。整个建模过程验证了从扫描点云到可编辑实体的完整逆向流程，模型完整还原了原金属冲压焊接车架的薄壁空心结构特征，表面的冲压标识、安装点位、加强筋结构都与原构件保持一致，既保留了扫描数据的真实尺寸精度，又具备参数化编辑的能力，可根据需求对构件进行切割、修改、结构优化等后续操作，为摩托车改装、零部件复刻、结构逆向分析提供了精准的三维数字基础。
