波纹滤芯式水生成处理装置结构设计

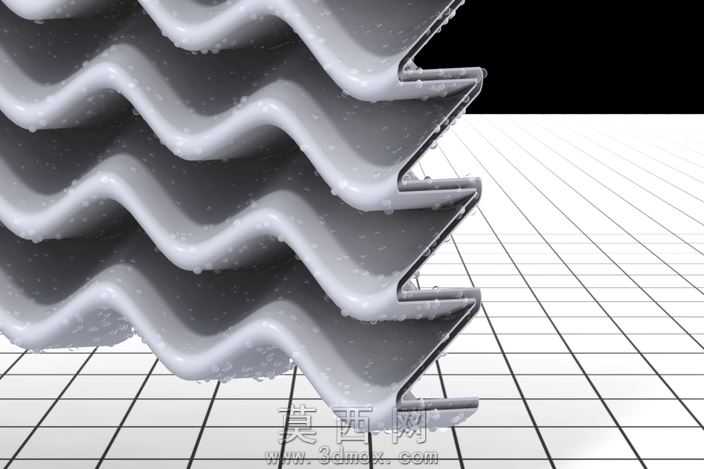

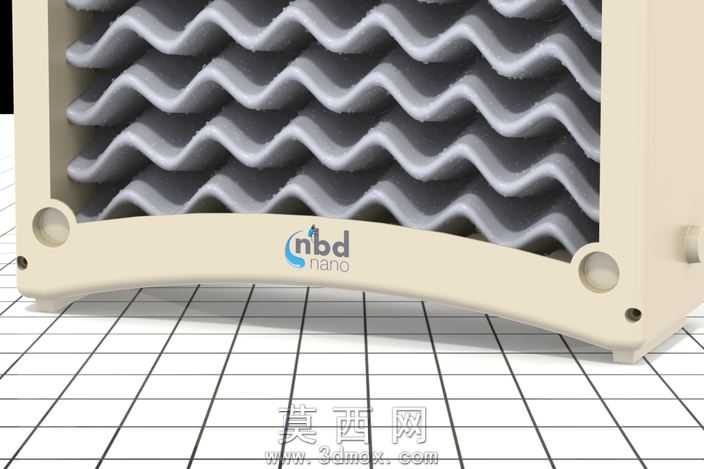

本作品为水处理用波纹滤芯式水生成装置的三维结构设计，建模过程中优先采用参数化特征建模逻辑，先完成整体装配基准的搭建，再拆分壳体支撑结构、波纹过滤芯体、安装定位孔位等独立子部件逐一构建，确保各部件间的装配公差匹配合理，无干涉错位问题。建模阶段针对核心的波纹过滤芯体，采用曲面阵列结合波形曲线扫描的方式实现连续褶皱结构，精准还原波纹滤芯的大过滤面积形态特征，每一层褶皱的弧度、间距都保持均匀一致，还原真实滤芯的结构特性；外部的弧形支撑壳体采用实体拉伸结合倒圆角工艺处理，壳体表面的品牌标识区域采用浮雕式凸台建模，还原标识的凸起质感，壳体两端的安装定位孔、侧边的固定小孔都严格按照装配尺寸定位，保证后续虚拟装配时可与配套管路、固定件精准对接。材质渲染阶段，波纹滤芯部分采用半哑光浅灰色多孔介质材质，调整材质的粗糙度与轻微透光参数，模拟过滤介质的纤维质感；外部支撑壳体采用米白色哑光工程塑料材质，还原塑料壳体的细腻磨砂质感，同时添加轻微的环境反射效果，让壳体呈现真实工程塑料的视觉表现；背景搭配带网格线的建模工作台地面，添加柔和的环境漫反射光照，在结构缝隙处形成自然的软阴影，突出装置的立体层次与结构轮廓。设计思路上，该装置聚焦小型水处理场景的净水生成需求，采用弧形壳体包裹波纹滤芯的结构，既能够最大化利用内部空间容纳大过滤面积的波纹滤芯，提升水处理的通量与过滤效率，又通过一体化的弧形壳体设计提升结构的整体强度，两端预留的安装孔位可直接对接进出水通路，侧边的固定孔可实现装置在设备内部的快速安装固定，整体结构紧凑无冗余部件，兼顾过滤性能与装配便捷性，结构设计符合小型水处理组件的实用化需求，可用于净水设备、小型水生成系统的结构参考与方案验证。
