2-4-2型蒸汽机车及窄轨轨道三维建模

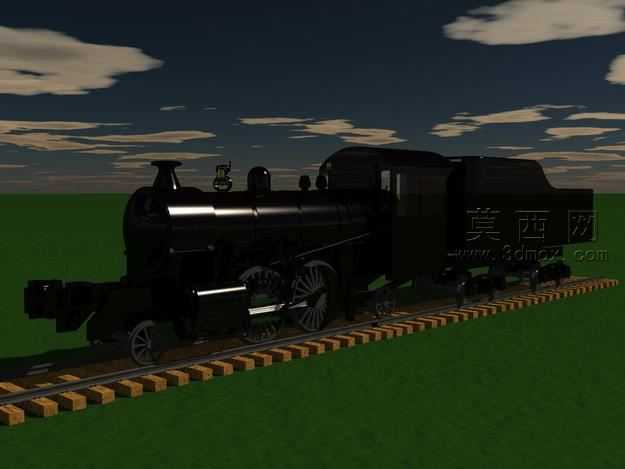

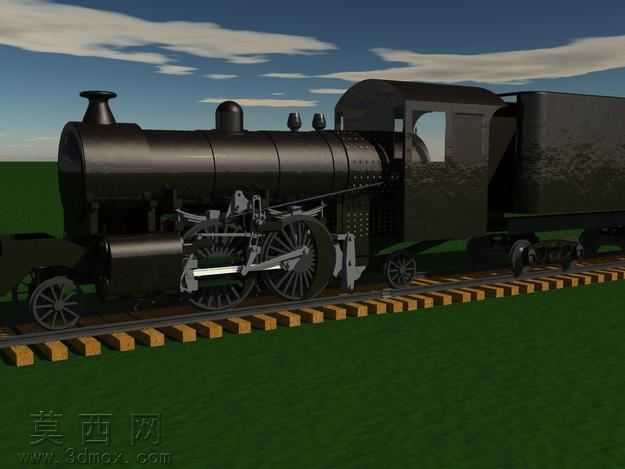

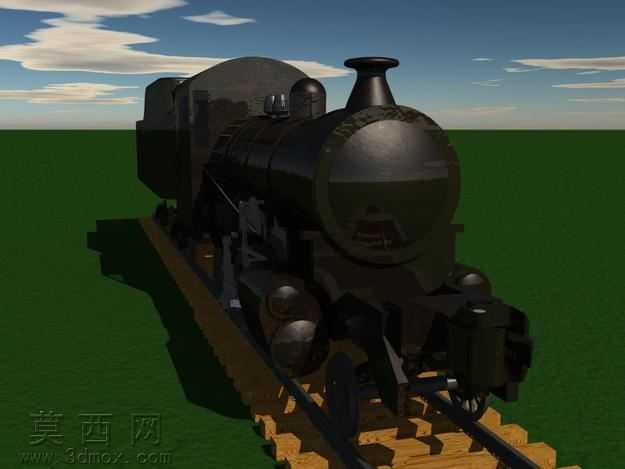

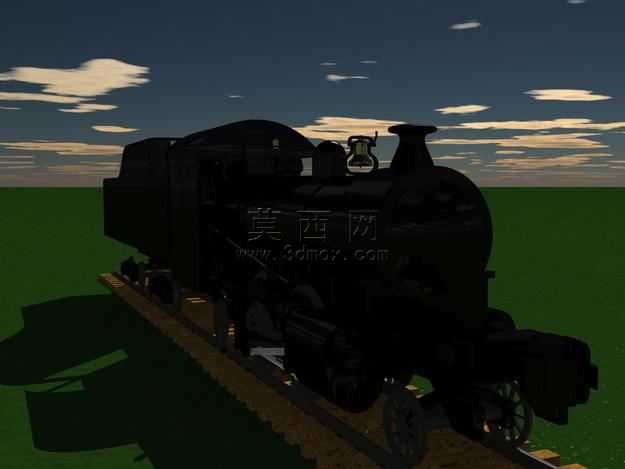

本作品围绕铁路投标场景需求，完成2-4-2轮式配置机车与配套窄轨轨道的全参数化三维建模设计，建模过程严格遵循窄轨铁路的工程设计规范，对机车走行部、锅炉舱、驾驶室、连接机构以及轨道的轨枕、钢轨、扣件、道床结构进行1:1比例的精细化还原。建模阶段以实体建模为核心逻辑，先通过草图绘制勾勒机车整体轮廓与轨道的截面参数，再通过拉伸、旋转、放样、布尔运算等特征操作完成各零部件的基础造型，针对机车的连杆传动结构、阀动装置、车轮轮缘踏面等精密部位，采用曲面建模与实体建模结合的方式处理细节，保证各部件的装配公差符合机械设计标准，所有运动部件均保留合理的装配间隙，可直接用于后续的运动仿真验证。材质与渲染环节，针对机车的金属锅炉外壳做了旧化金属材质调试，还原铸铁表面的氧化质感与使用痕迹，驾驶室的木质内饰、玻璃窗体、金属管路分别赋予对应材质参数，调整粗糙度、反射率、凹凸贴图参数提升真实感；轨道部分的钢轨做了磨损金属材质处理，轨枕赋予防腐木材质感，道砟部分通过粒子散布生成不规则碎石结构，搭配场景灯光系统模拟户外自然光环境，添加适度的环境遮蔽与全局光照效果，让整体渲染画面具备工程展示级的视觉表现力。设计过程中重点考量了模型的导出兼容性，建模初期就对文件结构做了分层管理，将机车部件、轨道部件、场景附件分别归入不同图层，清理冗余的建模历史记录与无效面片，保证模型可顺利导出至主流渲染软件进行后续的效果深化，同时预留了人机接口的参数调整空间，可根据不同投标项目的需求快速调整机车涂装、轨道长度、线路曲率等参数，适配不同的方案展示场景，模型的拓扑结构规整，无破面、重面、非流形几何等问题，既可以用于项目投标的方案演示，也可作为铁路装备科普、虚拟仿真场景搭建的素材使用。
