交流稳压器用同轴传动轮轴组件结构

项目分类:变压器/电感器 发布时间:2024-09-22 ID:775211
  • 交流稳压器用同轴传动轮轴组件结构
  • 交流稳压器用同轴传动轮轴组件结构

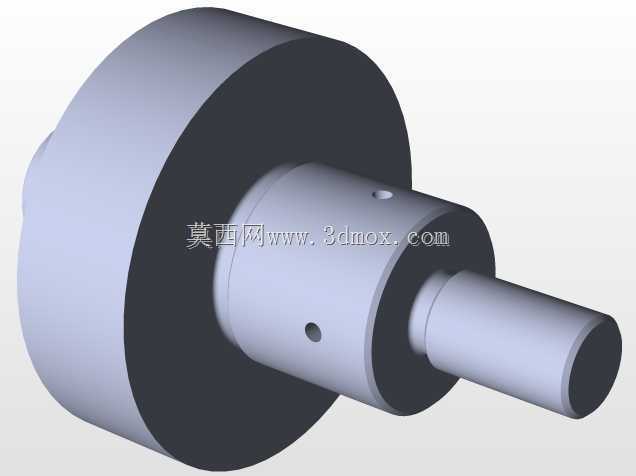

  在交流稳压供电设备的传动调节机构中,这类同轴轮轴组件是实现调压触头平稳位移的核心执行部件,日常多应用于接触式交流稳压器的调压驱动单元,承担着将驱动端的旋转扭矩传递至调压电刷、带动电刷沿调压器绕组柱面做精准周向位移的作用,直接决定了稳压过程中电压调节的平顺性与调压精度。从结构设计逻辑来看,该组件采用大直径轮体与阶梯轴一体化同轴装配的结构形式,大直径轮体作为扭矩输入端,可匹配同步带、摩擦轮等多种传动形式,较大的轮径能够在同等驱动扭矩下降低传动带的张紧力需求,减少轴系承受的径向载荷,延长支撑轴承的使用寿命。阶梯轴段采用多阶变径设计,从轮体安装端向外依次设置轴承配合段、密封安装位、输出连接段,各轴段之间的轴肩直接作为零件安装的定位基准,

  装配时无需额外添加定位套即可保证各配合零件的轴向位置精度,减少装配累积误差。轴体上开设的径向小孔为润滑脂注油孔,贯通至轴承配合面,设备维护时可通过该孔向配合面注入润滑脂,无需拆解整个轴系即可完成润滑保养,降低现场维护的工作量。轮体与轴的配合采用过盈加平键辅助传动的连接形式,既保证了大扭矩传递下的连接可靠性,又避免了单纯过盈配合对装配精度的过高要求,装配时可通过热装工艺将轮体加热后套入轴体对应轴肩位置,冷却后即可形成稳定的过盈连接,平键则承担交变载荷下的扭矩传递,防止长期运行后轮轴之间出现相对转动。从安装边界尺寸来看,大直径轮体的外圆面为传动工作面,安装时需预留出传动带的布置空间,

  轮体两侧需预留不小于10mm的间隙用于传动带的安装与张紧调节;轴段的外伸长度根据稳压器箱体的壁厚确定,输出端穿过箱体侧壁后连接调压刷架,轴体与箱体之间采用骨架油封进行密封,防止箱体内部的绝缘粉尘溢出到外部传动区域,同时避免外部灰尘进入箱体内部附着在绕组表面影响绝缘性能。在实际运行工况下,该组件的转速通常较低,额定转速多在每分钟数十转区间,因此设计时轴体的强度校核主要考虑径向传动载荷带来的弯曲应力,以及启动瞬间的冲击扭矩,轴类材料选用45号钢调质处理即可满足强度要求,轮体则采用铸铁材质,利用铸铁的减震特性吸收传动过程中的振动,降低调压过程中电刷的跳动量,保证电刷与绕组表面的接触压力稳定,避免出现接触不良导致的电压波动。

  设计过程中需重点控制轴体各配合段的同轴度公差,尤其是两端轴承配合段与轮体安装段的同轴度需控制在0.02mm以内,否则会导致轮体转动时出现径向跳动,造成传动带张紧力周期性变化,引发传动带过早疲劳损坏,同时还会导致输出端的刷架出现摆动,造成电刷磨损不均匀。轴肩处的过渡圆角需严格按照应力集中系数要求设计,避免长期交变载荷下在轴肩位置出现疲劳裂纹,圆角半径通常取对应轴径的十分之一左右,在保证定位端面贴合面积的前提下尽可能增大圆角半径,降低应力集中水平。在三维建模过程中,需先确定各轴段的直径与长度尺寸,以轴的中心轴线为装配基准,依次构建轮体、键槽、注油孔等特征,建模时需注意各配合面的尺寸公差标注,轴承配合段采用k6公差带,轮体安装段采用n6公差带,密封位采用h9公差带,保证各零件装配时的配合性质符合设计要求。同时需预留出标准件的安装空间,比如轴端的挡圈槽、轴承的安装定位面等,避免后续装配时出现干涉问题。这类组件在实际应用中还需考虑动平衡要求,由于轮体直径较大,即使转速不高,若轮体的质心偏离回转轴线,也会产生周期性的离心力,导致设备运行时出现振动,因此零件加工完成后需对轮轴组件进行静平衡校验,在轮体端面去除多余材料将不平衡量控制在允许范围内,保证运行平稳性。
