交流稳压器用多规格法兰式十字铰接接头

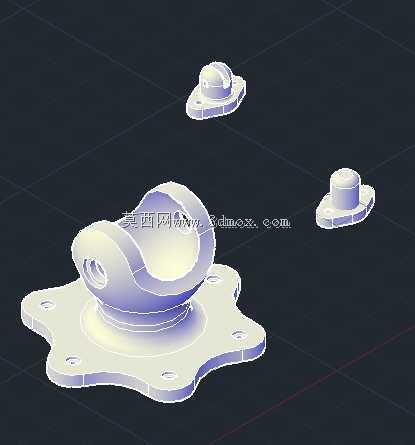

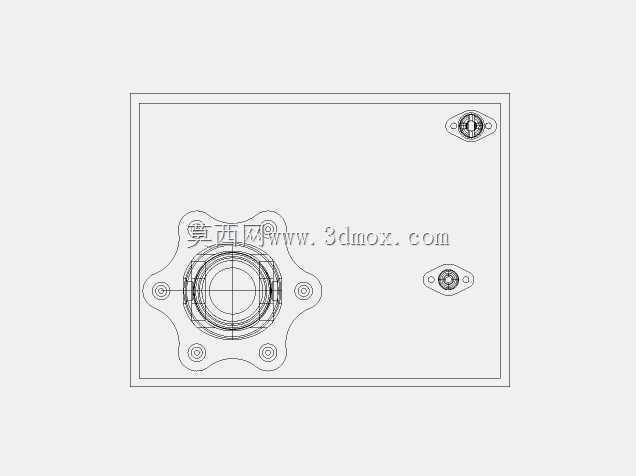

　　在交流稳压器的内部管路与外部线缆布设体系中，十字铰接接头是实现多方向管路交汇、同时预留角度调整余量的核心连接件，这类接头的设计合理性直接影响稳压器内部走线的规整度、后期维护的操作空间以及管路连接的密封可靠性。不同于普通的刚性十字通接头，本次设计的铰接式十字接头采用底座法兰加铰接球头的分体组合结构，底座部分为六孔星型法兰盘，法兰盘的安装孔采用均匀圆周排布，孔位公差按照IT7级精度控制，能够适配稳压器柜体内部预设的安装螺柱，安装时法兰盘与安装面之间预留0.5mm的密封垫安装间隙，避免硬接触导致的接触面形变，同时保证连接后的结构稳定性，不会因设备运行时的轻微振动出现接头松动偏移。

　　铰接部分的球头结构采用半包覆式设计，球头与底座的铰接座配合间隙控制在0.02-0.04mm之间，既可以实现沿轴线±15°范围的角度偏转，适配不同走向的管路接入需求，又不会因间隙过大导致管路接入后出现晃动，影响连接可靠性。球头上方的连接端设置有贯穿式铰接孔，该孔用于穿装固定销，实现与外接管路接头的铰接固定，孔内壁做了倒角处理，避免穿装销件时刮伤销件表面镀层，同时也能减少销件与孔壁的硬接触磨损，延长接头的使用寿命。

　　从实际应用场景来看，这类十字接头主要用于交流稳压器内部冷却管路、控制线缆穿装管路的多向交汇位置，尤其是在柜体内部空间紧凑、管路走向需要避让变压器绕组、调压模块等核心部件的区域，铰接式的结构可以在不额外增加管路弯头的前提下调整管路走向，减少管路的连接节点，降低管路泄漏或者线缆穿装时的磨损风险。设计过程中，首先根据稳压器内部的安装空间确定法兰盘的最大外轮廓尺寸，确保法兰安装后不会与周边的元器件产生干涉，法兰盘的厚度根据接头的额定承载压力计算得出，保证在管路额定压力下法兰不会出现形变；其次对铰接球头的转动角度范围做了限位设计，避免过度偏转导致接头内部的密封结构失效，球头与铰接座的配合面采用研磨工艺处理，降低转动时的摩擦阻力，同时保证配合面的密封性能。

　　除了主规格的大尺寸接头外，同系列还设计了两种小规格的同结构接头，分别适配不同管径的管路连接需求，小规格接头的法兰孔位尺寸、铰接球头直径按照等比例缩放，同时保持安装孔的位置度公差与大规格接头一致，方便在同一台稳压器设备中统一安装标准，减少安装时的配件适配工作量。接头的整体外形做了圆弧过渡处理，所有棱角位置都做了R2以上的圆角，避免安装维护时尖锐棱角划伤操作人员，也避免穿装线缆时棱角刮破线缆绝缘层，造成安全隐患。

　　在安装边界的考量上，接头安装后法兰盘下方需要预留至少3mm的操作空间，用于拧紧固定螺母，铰接球头的转动范围内不能有高度超过10mm的凸起元器件，避免限制接头的角度调整范围；接头接入管路后，管路的弯曲半径需要符合对应管径的最小弯曲要求，不能借助接头的铰接角度强行弯折管路，避免长期使用后管路出现开裂破损。从结构强度角度，接头的材质选用常用的压铸铝合金，在保证结构强度满足使用要求的前提下降低整体重量，不会对安装基板造成过大的载荷，同时铝合金材质的抗腐蚀性能能够适配稳压器内部的运行环境，不会因长期运行出现锈蚀导致接头卡滞或者密封失效。

　　这类铰接式十字接头的设计，核心是在有限的设备内部空间中，实现多方向管路的可靠连接，同时通过铰接结构补偿管路安装时的位置误差，降低安装难度，减少因安装误差导致的管路应力集中问题，在交流稳压器的批量生产装配中，这类标准化的接头配件能够有效提升装配效率，降低后期维护的配件更换成本。
