双M6螺栓式母线电源连接端子结构

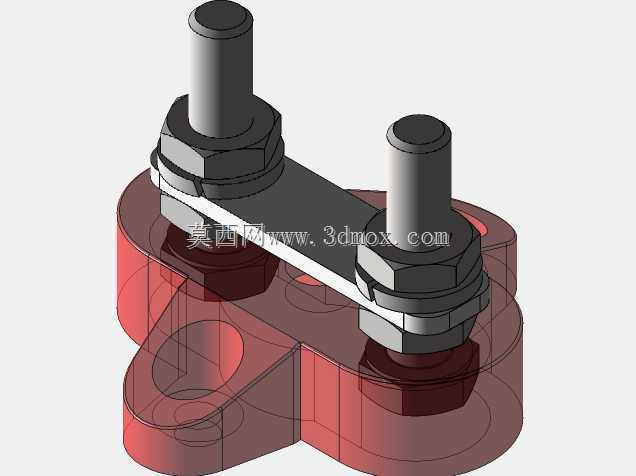

　　在交流稳压类输配电设备的内部布线环节，大电流回路的连接可靠性直接决定整套设备的运行稳定性，这类双螺栓结构的母线电源端子，正是为解决多股重型电缆与母线排之间的低阻连接需求设计的。日常设备运维中经常遇到单螺栓端子压接面积不足、多线缆并接时接触电阻偏大导致局部温升超标的问题，这款端子采用双M6螺栓的压接布局，单颗M6螺栓的标准拧紧力矩下可提供足够的正压力，配合跨接式导电连接片，能够同时满足单根大截面电缆或者多根中小截面电缆的端接需求，避免多线缆分接时额外增加转接排带来的空间占用与接触点冗余。从结构设计逻辑来看，端子的绝缘基座采用带安装法兰的造型，法兰上预留的两个安装孔可直接通过紧固件固定在设备的绝缘安装板上，

　　基座的绝缘腔体深度完全覆盖螺栓下部的导电连接部位，避免带电部分与设备金属壳体之间的电气间隙不足引发的爬电风险，连接片采用平直铜质母排结构，两个螺栓孔的中心距经过精准核算，既保证压接时线缆端头不会互相干涉，又能最大化利用安装面的空间，不会出现相邻端子之间的安全距离不足问题。实际选型应用时，需要重点关注该端子的安装边界尺寸：基座的整体轮廓为带两个圆弧凸台的类矩形结构，凸台位置正好对应螺栓的穿装孔位，安装时需要在安装板上开设对应尺寸的过孔，保证螺栓下部的接线空间充足；螺栓伸出绝缘基座顶面的高度经过匹配设计，在拧入两颗六角锁紧螺母后，剩余的螺纹长度足够压接标准规格的OT型冷压端子，不会出现螺纹啮合长度不足导致的压接松动。

　　绝缘基座提供两种配色方案，红色版本多用于直流回路正极或者交流主回路的相序标识，黑色版本可用于零线或者负极回路的区分，方便现场布线时的相序识别，减少接线错误概率。设计建模过程中，需要重点还原六角螺母与螺栓的配合公差，连接片与螺栓杆部的间隙控制在合理范围，既保证实际装配时连接片可顺利套入螺栓，又不会因为间隙过大导致压接时线缆端头偏移；绝缘基座的圆角过渡处理也需要符合工程实际，避免尖锐棱角导致安装时划伤操作人员，同时基座底部的定位凸台可与安装板上的定位槽配合，防止端子在长期受线缆拉力作用下出现转动移位。这类端子广泛应用在交流稳压器、大功率UPS、工业整流设备的大电流输出输入回路，相比传统的单螺栓接线柱，双螺栓结构的抗线缆拉扯能力更强，

　　在设备运输或者长期受振动的工况下，连接点的松动概率大幅降低，同时导电连接片的整体导电截面积经过载流量核算，可匹配对应规格电缆的长期载流需求，不会出现连接片本身过流面积不足导致的发热问题。建模时还需要注意绝缘基座与金属部件的装配间隙，金属螺栓与绝缘基座的穿装孔之间保留合适的配合余量，避免温度变化时绝缘材料与金属的热膨胀系数差异导致基座开裂，螺母下方的平垫结构也需要完整还原，平垫可分散螺母对连接片的压应力，避免长期压紧后连接片出现压痕变形，影响接触压力的均匀性。
