金属材质万向球形铰接接头结构设计

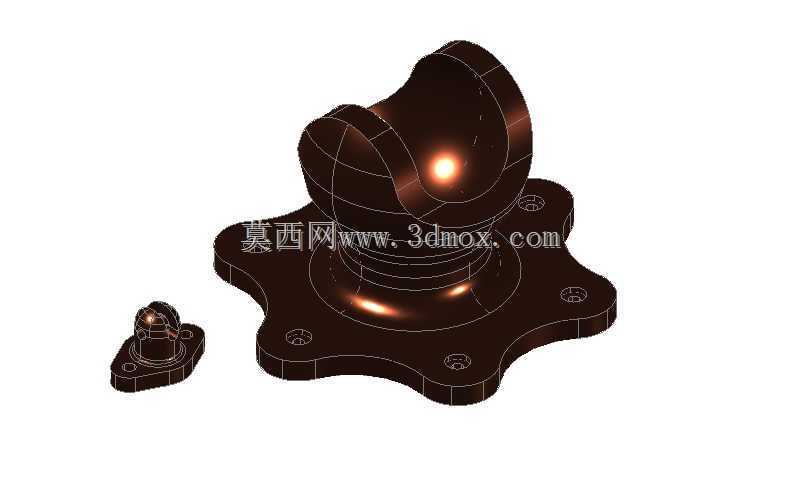

　　在流体管路布设、机械传动铰接、工装夹具快换等工程场景中，球形接头是实现多自由度角度补偿、抵消安装位错的核心连接件，这类构件的设计合理性直接决定整套机构的运行寿命与密封可靠性。本次呈现的金属球形接头采用分体式结构设计，主体由带法兰安装基座的球窝座、配套球头销轴两部分组成，整体采用金属材质加工，适配常规工业环境下的刚性连接需求。从安装边界来看，主体法兰基座采用六瓣式异形法兰轮廓，沿圆周均匀分布6个沉头安装孔，安装孔位的节圆直径经过适配常规工业安装面板的孔距设计，可直接匹配现有设备的安装基面，无需额外加工过渡转接板，基座底部与安装面贴合的平面做了平面度公差约束，保证安装后不会出现偏载导致的球头卡滞。球窝部分采用半包式结构，

　　包裹角度控制在120度左右，既保证球头装入后不会出现轴向脱出，又预留了足够的摆动角度空间，单方向最大摆角可达35度，能够补偿管路安装时的轴向偏差、角度偏差以及设备运行过程中产生的振动位移，避免硬连接状态下应力集中导致的构件断裂或密封失效。配套的小型球头接头为同结构缩比设计，可用于小载荷支路的连接场景，其安装法兰为两孔式菱形法兰，适合空间狭窄的安装位置使用。设计过程中，球头与球窝的配合面采用间隙配合公差，配合面预留了润滑脂存储槽，长期运行时可存储润滑介质降低摩擦磨损，球头表面做硬化处理，表面硬度达到HRC45以上，应对频繁摆动工况时的耐磨性能更优。在实际工程应用中，这类球形接头可用于液压管路的终端连接，

　　抵消液压站与执行元件之间的相对位移；也可用于自动化设备的连杆铰接部位，实现多自由度的力传递；还可用于工装夹具的定位支撑端，适配不同倾斜角度的工件装夹需求。不同于常规的刚性接头，该结构的核心优势在于无需精确对齐安装孔位，允许一定范围内的安装误差，大幅降低现场装配的难度，同时在设备运行产生振动时，球形铰接结构可以吸收横向与纵向的冲击载荷，避免连接部位出现疲劳断裂。从结构细节来看，法兰基座与球窝部分采用一体化加工成型，不存在焊接接缝，避免了焊接变形导致的球窝圆度超差问题，整体结构的刚性更强，能够承受更大的径向载荷与轴向拉压力。球头与连接端的过渡位置做了圆角过渡处理，避免应力集中，在承受大载荷摆动时不会在过渡位置出现断裂。

　　安装时只需将法兰基座通过螺栓固定在安装基面，将球头端插入球窝后，通过端部的限位结构锁定即可完成装配，拆卸维护时只需拆除限位件即可分离球头与球窝，维护效率远高于一体式铰接结构。针对不同的应用场景，该结构可通过更换不同材质的配合面衬套适配不同的载荷等级，比如重载场景下可更换铜合金衬套提升耐磨性能，腐蚀环境下可更换不锈钢材质的构件提升抗腐蚀能力，基础结构的安装尺寸保持通用，无需改动周边安装结构即可完成替换。在管路连接场景下使用时，可在球头与球窝的配合面加装密封件，实现带压流体的密封输送，摆动过程中密封面始终保持贴合，不会因为角度变化出现泄漏问题，适配气压、液压等不同压力等级的流体输送需求。
