越野车辆后挂式备胎固定支撑结构

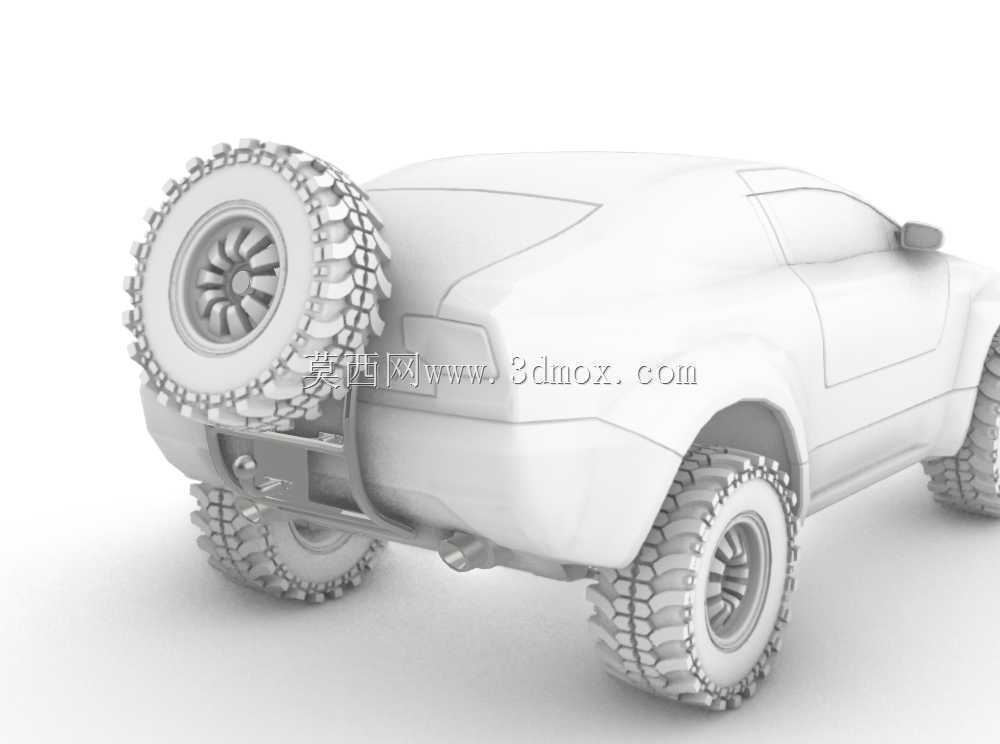

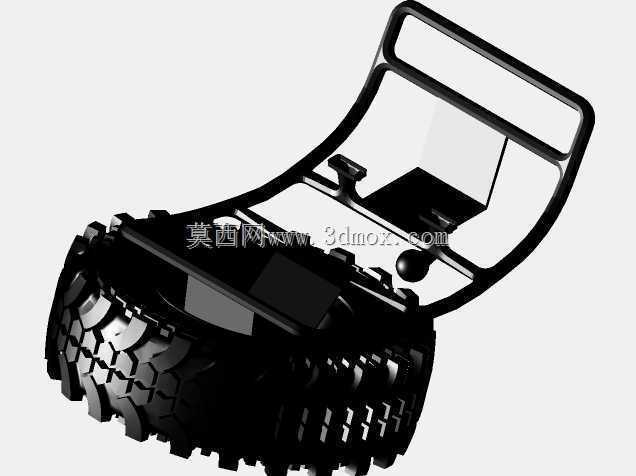

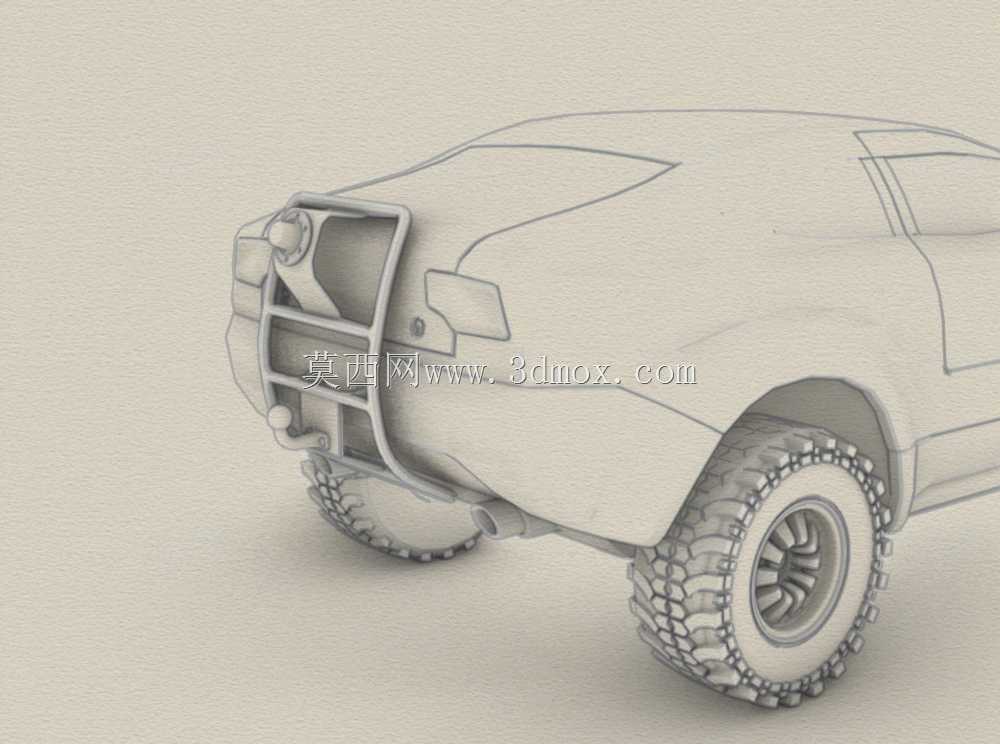

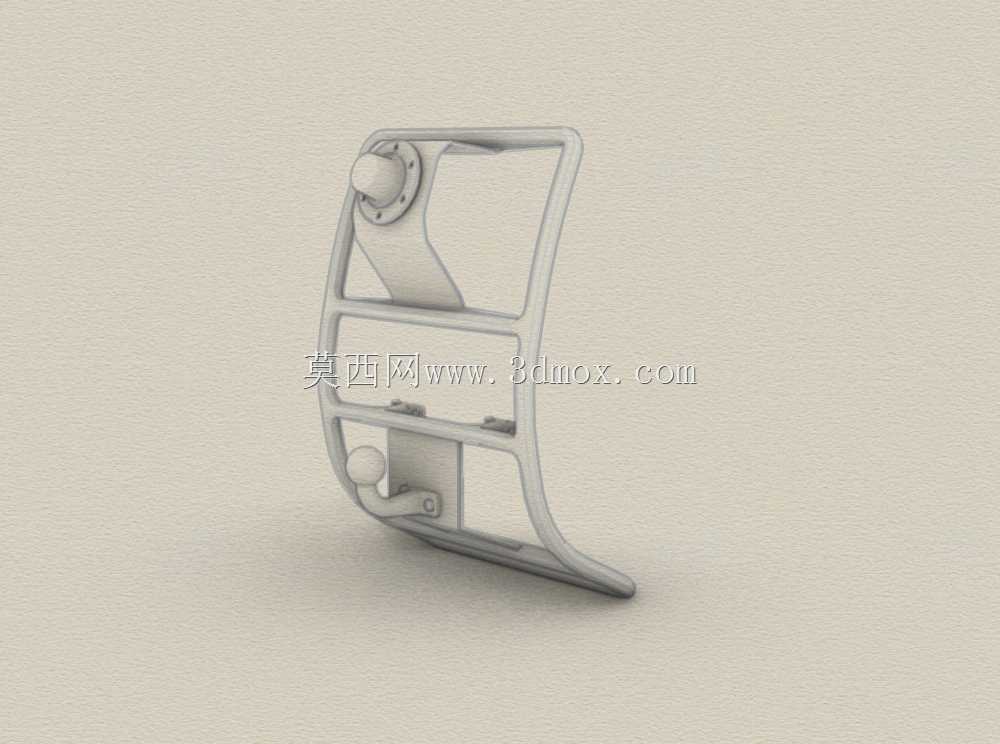

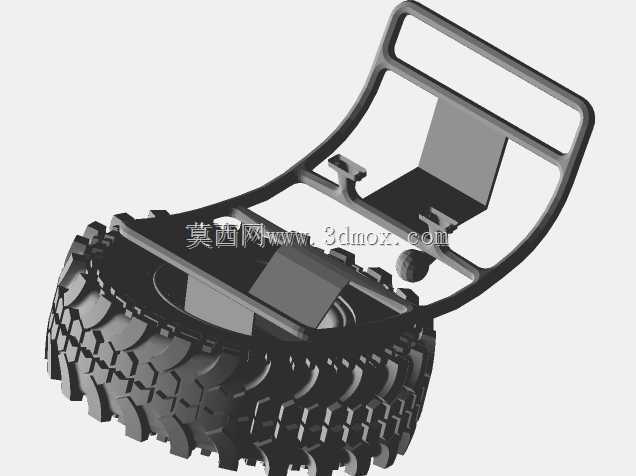

　　避免支架连接位置出现应力集中导致的焊缝开裂、固定螺栓剪切断裂等常见故障。支架的安装基准面直接贴合在车尾底盘纵梁的后延伸端，没有采用固定在薄金属车身上的设计，所有承载点均对应底盘纵梁的原厂安装孔位，不需要在车身蒙皮或者后备箱尾门上额外打孔，安装时仅需将支架的连接法兰与纵梁端面的预装螺纹对齐，穿入高强度螺栓并按规定扭矩锁紧即可，不会破坏原车的车身密封结构，也避免了尾门长期承载备胎导致的尾门铰链变形、尾门下沉漏风漏雨等问题。在功能集成方面，这款支架并没有单纯作为备胎的承载部件，其上部的框架结构同时整合了后防撞杠的防护功能，框架向前延伸的部分能够完全覆盖车尾两侧的尾灯下部区域与后保险杠的易碰撞位置，在车辆低速倒车遇到障碍物、在硬派越野车辆的改装与原厂后防护结构设计中，车尾外挂式备胎的承载结构一直是结构工程师需要重点校核的部件，不同于城市SUV将备胎收纳于后备箱底板下的布局，硬派越野车型受限于离去角设计、后备箱储物空间规划、大尺寸越野备胎的外径尺寸限制，多数会选择将备胎外挂于车尾防撞梁区域，这就要求配套的备胎支架具备足够的静载强度、动态抗冲击能力，同时还要兼顾后保险杠的防护功能与车尾离去角的通过性表现。从结构布局来看，这款备胎支架采用了与后防撞杠一体化的设计思路，主体承载框架采用矩形钢管拼焊成型，相比传统薄钢板冲压的分体式备胎挂架，管式结构的抗扭截面系数更高，在车辆长时间行驶于非铺装路面时，能够承受备胎随路面颠簸产生的多方向交变载荷，

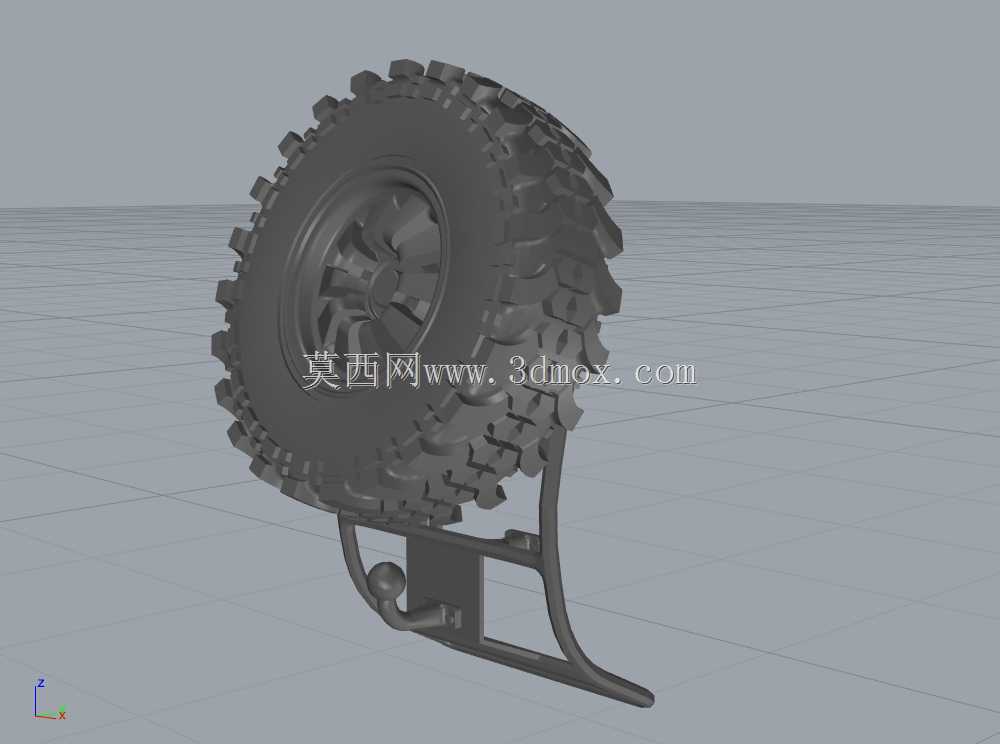

　　或者野外行驶被后方碎石撞击时，管式框架能够率先承接冲击力，将载荷直接传递到底盘纵梁上，避免车身覆盖件受损。支架的备胎固定座采用了锥形定位结构，配合中央的锁紧螺栓，能够适配不同孔距的越野轮毂，安装备胎时只需将轮毂中心孔对准定位锥推入，拧紧锁紧螺母即可完成固定，不需要反复调整轮毂的安装角度，即使在野外无辅助设备的情况下，单人也能完成备胎的拆装更换。考虑到越野场景下的离去角需求，支架的下沿轮廓做了向上的收角设计，相比传统平直向下的后杠结构，能够有效提升车尾的离去角角度，避免车辆爬坡、脱困时支架下沿剐蹭地面，同时支架下部预留了拖车方口与拖车绳挂点的安装位置，不需要额外改装后拖钩，直接可以配套使用快插式拖车臂、卸扣等越野救援配件。

　　在设计校核阶段，这类支架需要重点验证几个核心边界：首先是静态承载能力，需要能够承受满气状态下大尺寸越野备胎的全重量，通常大尺寸泥地胎搭配防脱轮毂的总重量在40-50公斤区间，支架的额定静载需要留足1.5倍以上的安全系数，避免长期静置出现塑性变形；其次是动态疲劳性能，需要模拟非铺装路面行驶时的上下、左右、前后三个方向的振动载荷，经过数十万次的振动循环后，焊缝位置、螺栓连接位置不能出现裂纹、松动等问题；另外还要考虑极端工况下的抗冲击能力，比如车辆急加速、急刹车时备胎的惯性力，以及侧倾时备胎产生的侧向拉力，确保连接结构不会出现失效。从外形尺寸来看，支架整体宽度与车尾两侧轮眉的外沿基本齐平，不会超出车身宽度过多影响市区行驶的通过性，

　　向外突出的距离控制在备胎安装后不会遮挡后尾灯的光照范围，满足道路行驶的法规要求，同时支架的上部预留了辅助灯、牌照架的安装孔位，用户可以根据自身需求加装倒车灯、越野辅助射灯，不需要额外在支架上钻孔破坏防腐层。支架的所有外露焊接位置都做了打磨圆滑处理，整体表面经过喷塑防腐处理，能够适应野外高湿度、盐碱路面的腐蚀环境，长期使用不会出现大面积锈蚀的问题。不同于部分改装支架只追求外观粗犷忽略安装精度的问题，这款支架的所有连接孔位都做了工装定位焊接，安装时不需要现场扩孔、调整位置，整体装配公差控制在1mm以内，与车身贴合面之间加装了橡胶缓冲垫，避免行驶过程中支架与车身硬接触产生异响，也能防止长期摩擦破坏车身的漆面防腐层。在实际使用场景中，这类一体化备胎支架除了承载备胎之外，还能作为车尾的操作平台，野外驻车时可以在支架上固定脱困板、工兵铲等越野装备，拓展车尾的储物能力，同时坚固的管式框架也能在追尾事故中起到一定的缓冲作用，降低碰撞对车身结构的损伤。
