10.5英寸26花键阻尼型汽车离合器摩擦片

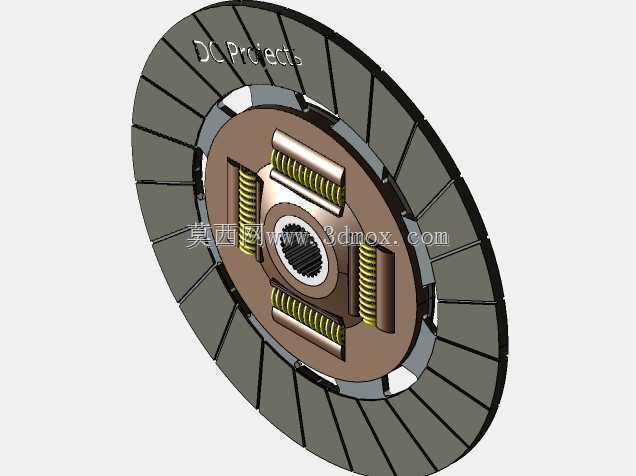

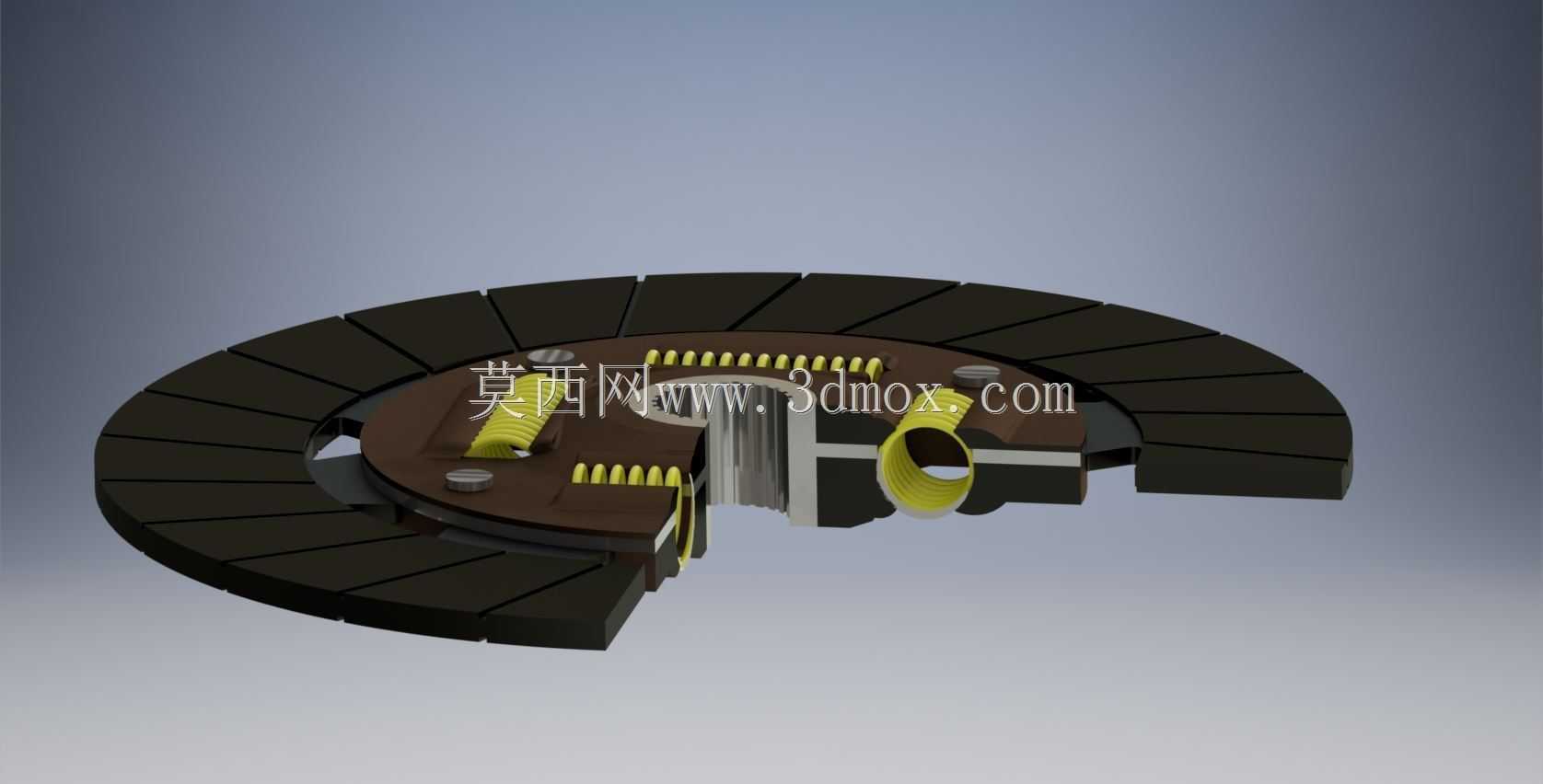

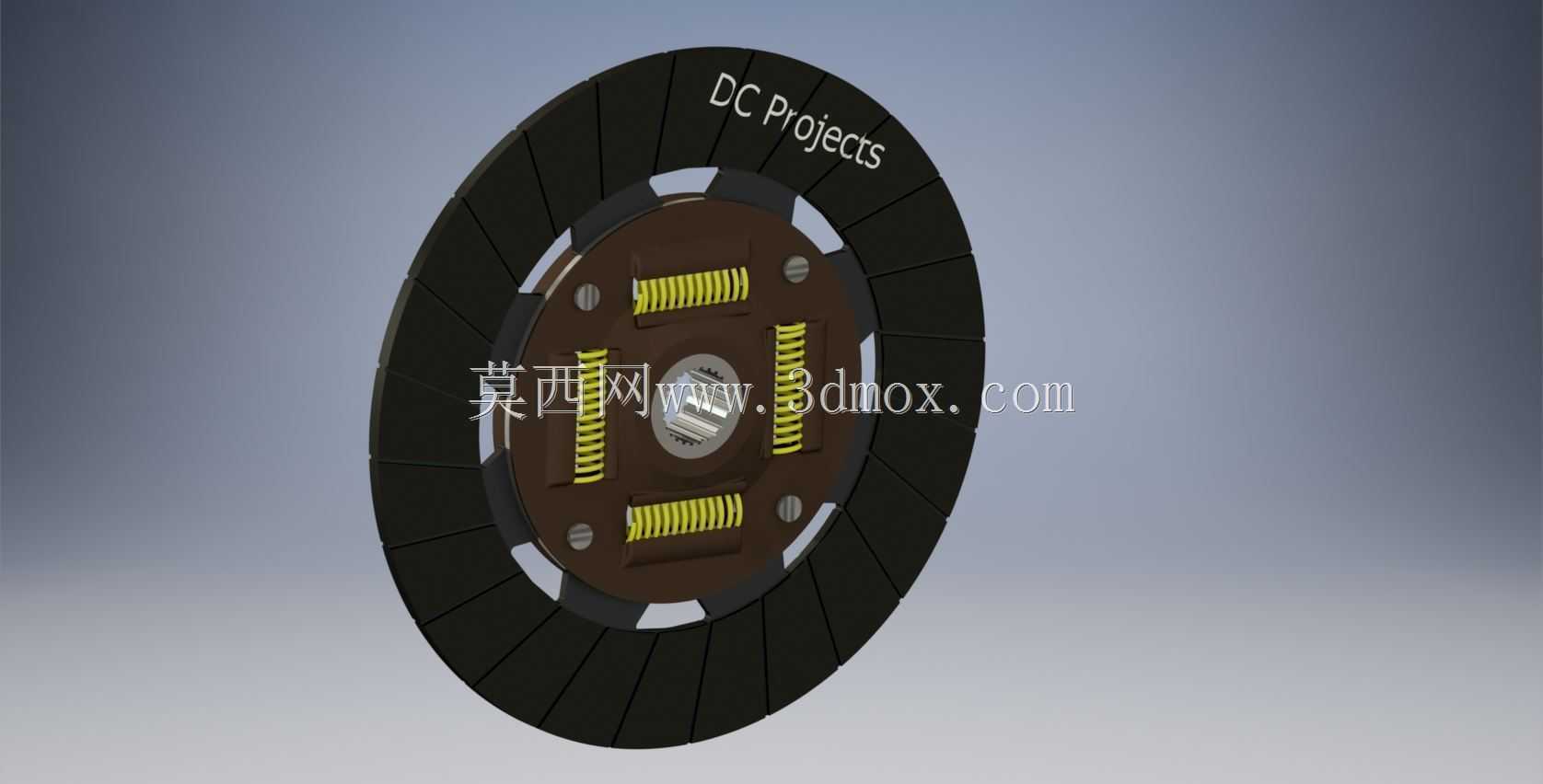

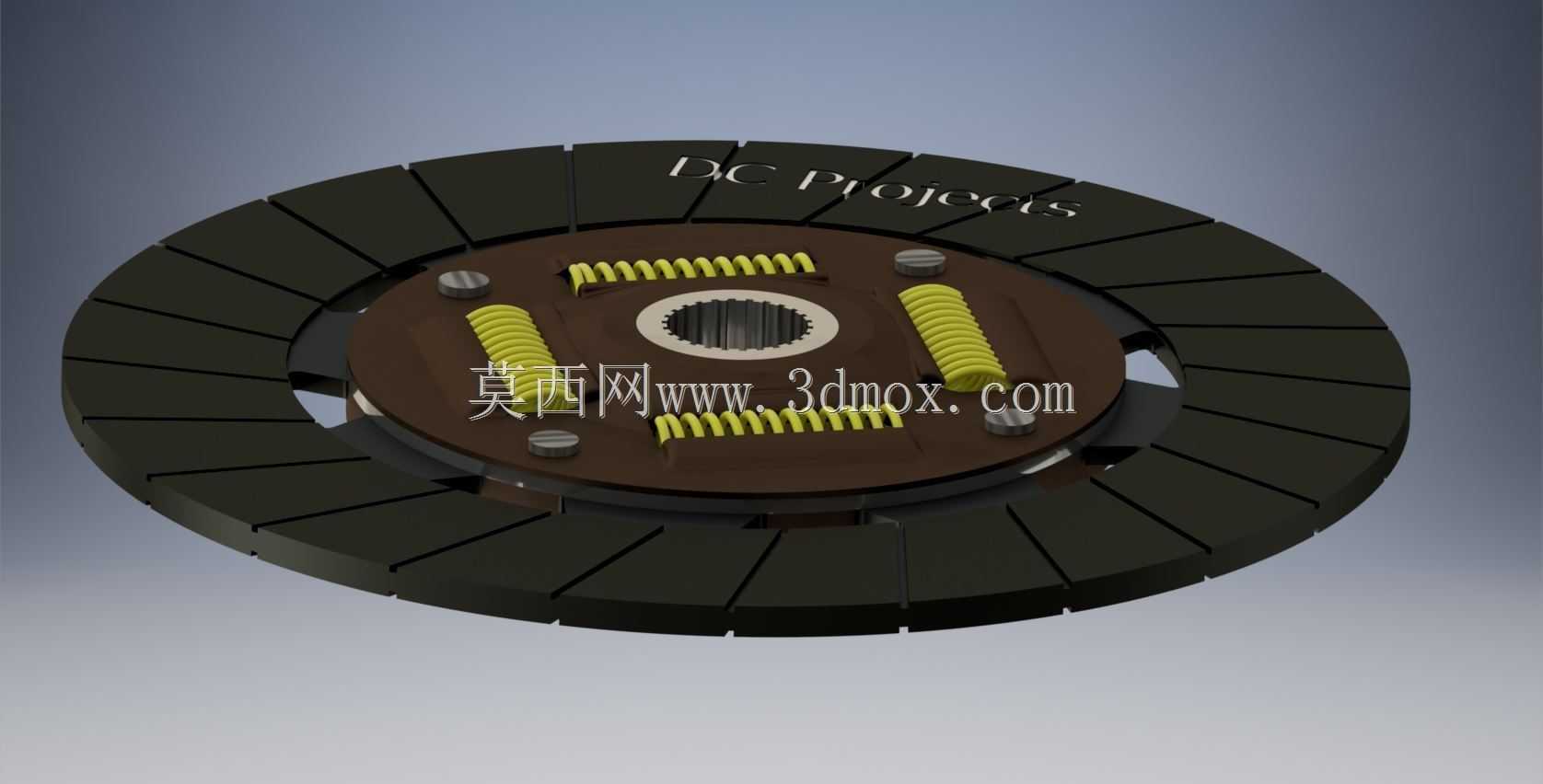

　　这款摩擦片主要适配大马力美式皮卡的手动传动系统，核心作用是在发动机与变速箱之间实现动力的平顺接合与彻底切断，日常行驶中频繁起步、换挡的工况下，能缓冲传动系统的冲击载荷，避免齿轮打齿、传动系共振等问题。从结构设计来看，摩擦片整体为圆盘式结构，外圈是分段式摩擦衬片，采用多块独立摩擦块拼接的布局，相比整圈式衬片，这种设计在受热膨胀时能预留足够的变形余量，避免高温下衬片翘曲导致的接合抖动，同时分段结构也能更好地排出摩擦产生的磨屑，持续保持摩擦面的贴合度，减少半联动状态下的打滑损耗。中心位置采用26齿内花键结构，与变速箱输入轴直接配合，花键的齿形精度直接影响动力传递的同轴度，设计时花键的侧隙控制在合理范围，既保证滑动顺畅，

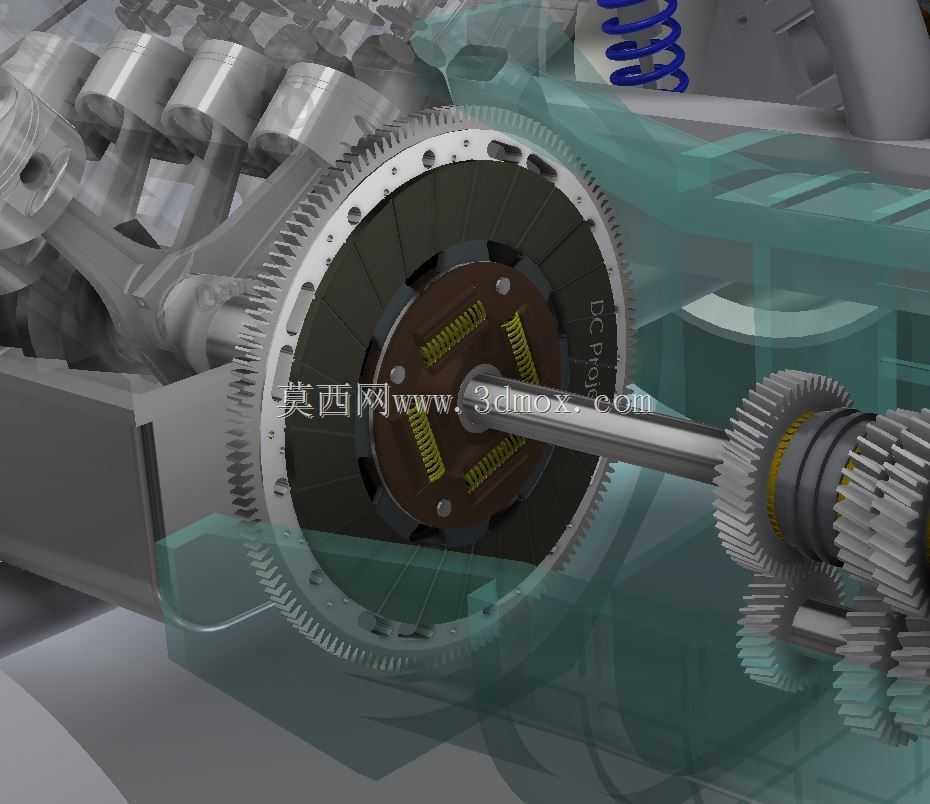

　　又不会因间隙过大产生传动冲击，花键芯部做了强化处理，能承受大扭矩输出时的挤压应力。摩擦片与花键毂之间布置了多组螺旋阻尼弹簧，沿圆周方向对称分布，不同刚度的弹簧组合可以覆盖不同转速区间的振动衰减需求：低转速大扭矩输入时，刚度较大的弹簧参与缓冲，吸收传动系的扭转冲击；高转速小幅振动时，小刚度弹簧起作用，滤除高频振动，提升换挡平顺性与行驶舒适性。尺寸方面，摩擦片的有效摩擦直径为10.5英寸，总厚度符合对应车型离合器压盘的安装间隙要求，摩擦衬片的厚度预留了足够的磨损余量，能满足长期使用的寿命要求；中心花键的参数与对应车型的输入轴完全匹配，安装时无需额外修配，直接套装即可定位。在实际装车场景中，这款摩擦片需要匹配对应规格的压盘与分离轴承，

　　安装时要注意摩擦片的正反面朝向，带减震弹簧的一侧需要朝向变速箱方向，避免弹簧与飞轮壳体发生运动干涉；摩擦面在安装前不能沾染油污，否则会导致接合时打滑、动力传递效率下降。从建模逻辑来看，建模时优先保证花键的齿形参数准确，通过参数化绘制渐开线齿形，确保与标准花键轴的配合精度；摩擦衬片的分段开槽结构需要准确还原槽宽与分布角度，保证模型与实物的散热、排屑结构一致；阻尼弹簧的安装位置与预压缩量也需要按照实际装配关系还原，确保虚拟装配时不会出现干涉问题，可直接用于离合器总成的装配仿真、运动干涉检查，也能作为维修替换件选型时的尺寸参考。对于传动系统设计人员来说，这类摩擦片的模型可以直接用于离合器匹配计算，验证不同弹簧刚度下的扭转振动特性，也能用于教学场景中演示离合器的工作原理，帮助理解摩擦传动、缓冲减震的结构逻辑。
