拖车牵引挂接联接座结构设计

　　该挂接件主要服务于轻型拖挂设备与主机底盘之间的动力传递场景，常见于小型农用拖车、场地转运挂车、发电机组拖架以及移动式稳压设备底盘的末端牵引部位。零件承担纵向牵引拉力，同时在起步、制动和低速转向时承受反复冲击，因此结构不能只按静态拉力校核，还要兼顾挂接间隙、磨损补偿和拆装便利性。

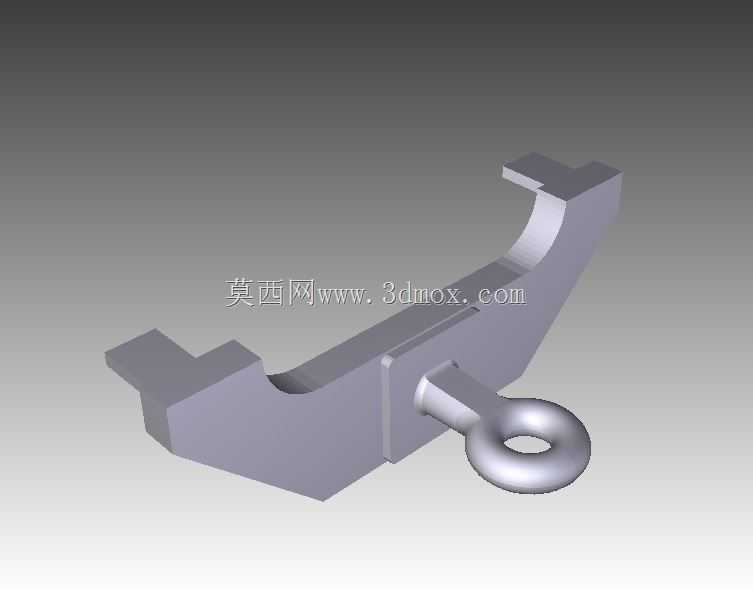

　　从外形上看，零件主体为跨骑式安装座，上部两侧伸出对称卡爪，用于卡在底盘横梁或专用安装板上；中部下沉形成弧形避让区，可避开横梁下方的焊缝、管线或加强筋；前端延伸出圆柱颈并连接封闭环形吊耳，环孔用于穿入牵引销、卸扣或拖车联接钩。环形端部采用整圈闭合结构，相比开口钩形式，在误操作或冲击载荷下更不容易脱开，安全冗余更高。

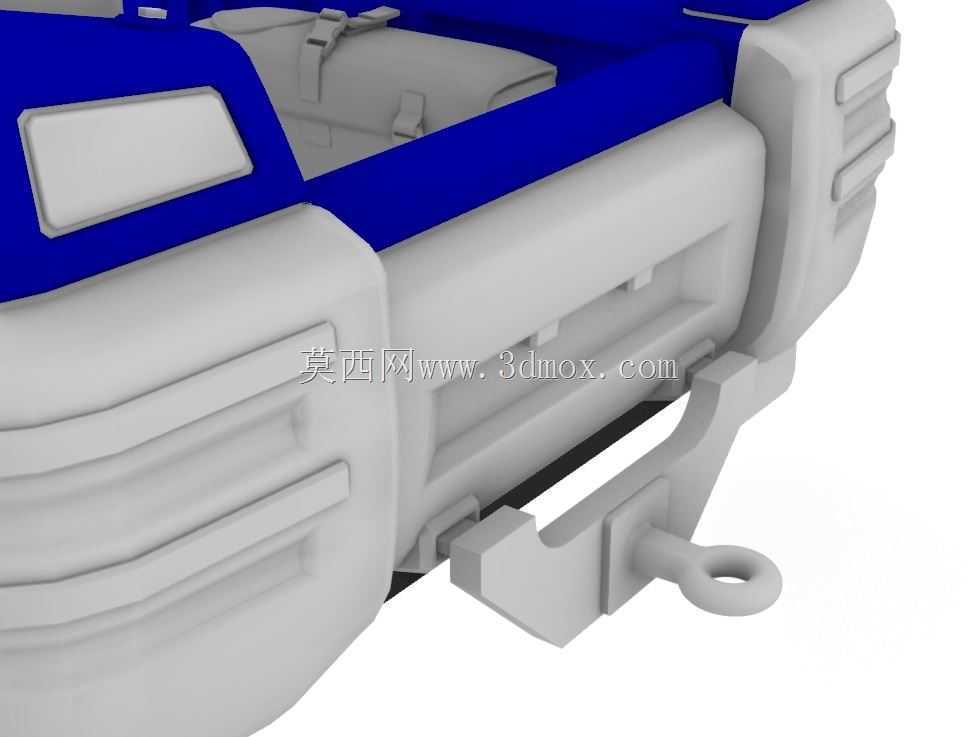

　　建模时需要重点控制三类边界。第一类是安装边界，两侧卡爪的开口宽度、爪厚和搭接长度要与所配横梁截面匹配，卡接面不宜过短，否则制动时容易产生翻转力矩；若配合过紧，现场装配又会因焊接变形而难以就位。第二类是牵引边界，环孔内径、圆柱颈直径和过渡圆角直接决定拉压疲劳寿命，颈部与环体交接处应避免尖角，采用平滑大圆角释放应力集中。第三类是运动边界，挂接后环形端需要保留一定上下和左右摆动空间，使拖车在不平路面上发生相对俯仰时不会与主机后防护、线束或备胎支架发生干涉。

　　结构思路上，安装座与牵引环并非简单拼接：跨骑部分通过较大的实体腹板把两侧卡爪连成整体，拉力从环颈传入后，经腹板分散到两个卡接面，再由螺栓或焊接界面传递到底盘。腹板厚度、颈部拔模斜度和根部圆角需要协同设置，既不能为了轻量化而削弱传力路径，也不宜盲目堆厚造成铸造或切割成型困难。若采用焊接件，卡爪与腹板连接处应预留连续焊道空间；若采用铸件，则要注意壁厚过渡，防止缩孔和热节集中在环颈根部。

　　实际选型时，还要结合拖挂总质量、牵引点高度和底盘横梁宽度复核。牵引点过高会增大上坡时的下压力变化，过低则容易在倒车时磕地；环孔中心相对安装基面的距离应保证满挂状态下牵引架接近水平。两侧卡爪装入后，通常还需配合横向锁止件，防止零件沿横梁窜动。整体结构紧凑、零件数量少，适合在小吨位拖挂系统中作为可拆卸牵引联接座使用。
