博世凸轮轴位置传感部件结构设计

　　在乘用车与轻型商用车的电喷发动机系统里，凸轮轴位置传感器是决定喷油正时、点火顺序的核心感知部件，这款适配博世体系的凸轮轴位置传感结构，在设计阶段就充分考虑了发动机舱的复杂工况约束。从实际装车场景来看，这类传感器通常布置在发动机缸盖前端或后端的凸轮轴端盖位置，周边紧邻正时罩壳、气门室盖垫以及线束走线槽，工作时需要持续承受-40℃到125℃的宽幅温度波动，同时还要抵御发动机运转带来的高频振动、机油蒸汽侵蚀以及路面积水飞溅的影响，因此结构设计上的密封可靠性、安装定位精度是核心考量点。

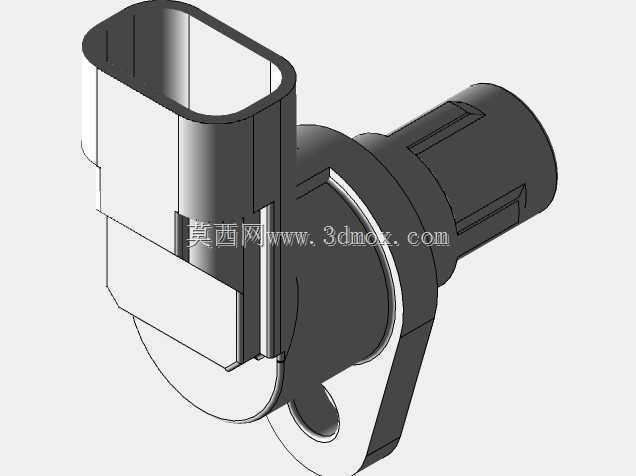

　　从外形结构来看，该传感部件分为接插端、主体壳体、感应探头以及安装固定耳四个功能区段，接插端采用带导向限位槽的扁形接插结构，插接方向与探头轴线呈垂直布局，这种布局可以有效避让缸盖周边的凸起结构，方便整车线束端的插接操作，接插端内部预留了端子定位腔，周边设计有环形密封槽，装配密封圈后可以实现接插界面的IP67级防护，避免水汽、油雾进入接插端子造成接触电阻升高甚至信号中断的问题。主体壳体采用增强尼龙加玻纤的材质构型，壳体表面做了加强筋布局，筋条沿着接插端到安装耳的方向延伸，既可以提升壳体的抗振强度，避免长期振动下壳体出现开裂，也能在注塑成型时减少壳体的缩痕，保证尺寸一致性。

　　安装固定耳设计为带金属衬套的单孔安装结构，衬套压装在塑料壳体的安装孔内，避免螺栓拧紧时塑料壳体被压溃，安装孔的中心到感应探头端面的距离公差控制在±0.1mm范围内，这个尺寸直接决定了感应探头与凸轮轴信号齿的空气间隙，常规装车要求这个间隙保持在0.5mm到1.5mm之间，间隙过大会导致信号幅值不足，ECU无法识别正确的凸轮轴位置，间隙过小则可能在发动机热态膨胀、凸轮轴轴向窜动时出现探头与信号齿刮碰的问题，造成传感器损坏。感应探头段为圆柱形结构，外径与缸盖上的安装孔采用间隙配合，配合面处设计有两道环形密封槽，装配O型圈后可以实现缸盖安装孔处的静密封，防止机油从安装孔渗漏到发动机外部。

　　从功能实现逻辑来看，该传感器内部集成了霍尔感应元件与信号处理电路，当凸轮轴带动信号齿转动时，齿顶与齿槽经过探头位置会造成磁场变化，霍尔元件将磁场变化转化为电信号，经过内部电路整形放大后输出方波信号给ECU，ECU结合曲轴位置传感器的信号，就可以判断出一缸压缩上止点的位置，从而实现顺序喷油、点火提前角控制以及爆震控制的基础逻辑。在建模过程中，需要重点关注安装界面的配合尺寸，包括探头外径、安装孔位的位置度、接插端的端子排布尺寸，这些尺寸如果出现偏差，会直接导致传感器无法装车或者信号异常。另外在结构设计时，壳体的壁厚要保持均匀，典型壁厚控制在2.5mm左右，避免厚薄差异过大造成注塑成型时出现气泡、翘曲等缺陷，影响产品的长期可靠性。

　　在实际的设备选型与结构匹配过程中，工程人员需要重点核对传感器的安装角度、接插件的键位方向，部分机型的凸轮轴信号齿采用多齿加缺齿的构型，不同齿数的信号盘需要匹配不同的信号校准逻辑，因此传感器的安装相位不能出现偏差，否则会导致喷油正时错位，发动机出现怠速不稳、动力不足甚至无法启动的故障。这款结构的设计还考虑了生产线装配的工艺性，安装耳处设计有定位防错结构，与缸盖上的定位凸台配合，可以避免装配时出现角度装反的问题，接插端的锁扣结构设计为弹性卡扣式，插接到位后会有清晰的到位反馈，方便生产线工人判断装配是否到位，减少装配不良率。在三维建模过程中，除了完成本体的结构建模，还需要预留周边的运动包络空间，核对传感器装配后与周边正时罩、线束、水管等部件的最小间隙，保证发动机运行过程中不会出现部件干涉的问题，常规要求静态间隙不小于5mm，动态振动下的最小间隙不小于2mm，避免长期运行中出现部件磨碰破损的情况。
