4kg规格民用液化石油气储气瓶结构设计

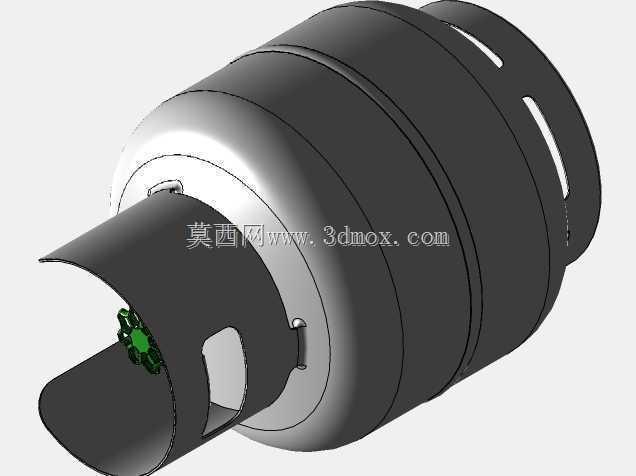

　　日常民用场景里，小规格液化石油气钢瓶的应用覆盖了流动餐饮摊点、小型户外作业临时供气、城乡散户家庭备用气源等多个场景，这类4kg级别的储气瓶因为自重适中、搬运灵活，在需要频繁移动气源的场景里适配性极强，区别于大规格固定放置的工业储气瓶，小容量气瓶的结构设计需要在壁厚控制、结构强度、操作便利性之间找到最优平衡。从结构设计逻辑来看，这类钢瓶的主体采用卷焊成型的筒身结构，两端采用冲压成型的椭圆形封头收口，相比平端盖结构，椭圆形封头在承受内部介质压力时应力分布更均匀，能够在相同壁厚条件下获得更高的承压安全裕度，同时减少应力集中带来的疲劳损伤风险。瓶身的护罩结构采用一体化冲压成型的开槽设计，既可以保护顶部的瓶阀结构不受外力碰撞损坏，

　　开槽结构又能在气瓶搬运时提供握持点位，同时在发生气体微量泄漏时可以快速扩散，避免可燃气体在护罩内部积聚形成安全隐患。瓶阀的安装接口采用标准锥管螺纹设计，和市面通用的液化石油气调压器具备完全互换性，不需要额外适配转接件就能完成管路连接，接口位置的凸台结构做了加厚处理，避免反复拆装调压器时造成螺纹磨损导致密封失效。瓶身底部的底座采用卷边焊接结构，增大了气瓶直立放置时的接地接触面积，即使在略有不平整的硬质地面上也能保持稳定放置，不会轻易倾倒，底座的缺口设计可以在气瓶做水压试验时快速排净内部残留的积水，避免长期积水造成底座部位的腐蚀减薄。从建模的结构细节来看，瓶身的环向焊缝位置做了平滑过渡处理，和实际生产中的焊缝打磨工艺保持一致，

　　不会出现突兀的凸起结构，瓶身的壁厚取值按照常规液化石油气钢瓶的设计规范，在保证承压能力满足工作压力要求的前提下，尽可能控制整体自重，让单人即可完成气瓶的搬运更换操作。护罩上的开槽尺寸经过适配，既能够满足成年人手指伸入握持搬运的需求，又不会因为开槽过大导致护罩整体刚度下降，在受到侧向碰撞时能够有效分散冲击力，避免冲击力直接传递到瓶阀部位造成阀件损坏。内部的出液管结构做了限位设计，保证气瓶直立放置时的出气状态稳定，不会因为瓶内液位变化导致液态石油气直接进入调压器造成供气故障。在实际选型应用中，这类小规格气瓶的安装边界需要注意，放置位置需要距离明火源保持足够的安全间距，连接管路的长度不宜过长，避免管路弯折造成供气不畅，

　　气瓶直立放置时的整体高度适配常规的家用灶具支架下方空间，不需要额外抬高或改造放置台面。建模过程中对各个装配部件的配合间隙做了还原，比如护罩和瓶身上封头的焊接贴合面、底座和下封头的焊接位置，都按照实际生产的装配公差做了预留，能够直接用于后续的工程出图、生产工艺模拟或者虚拟装配验证。对于结构设计从业者来说，这类压力容器类零件的建模重点在于各个承压部位的圆角过渡处理，避免出现直角锐边造成的应力集中，同时各个功能结构的尺寸需要和实际使用场景的操作需求匹配，比如护罩的高度要完全覆盖瓶阀的突出高度，保证即使发生侧向倾倒，瓶阀也不会直接撞击地面造成断裂泄漏。瓶身的外表面没有多余的凸起结构，方便搬运过程中贴附检验标识、充装标识，光滑的筒身表面也便于日常使用中的清洁维护，避免油污、灰尘在结构缝隙中积聚。
