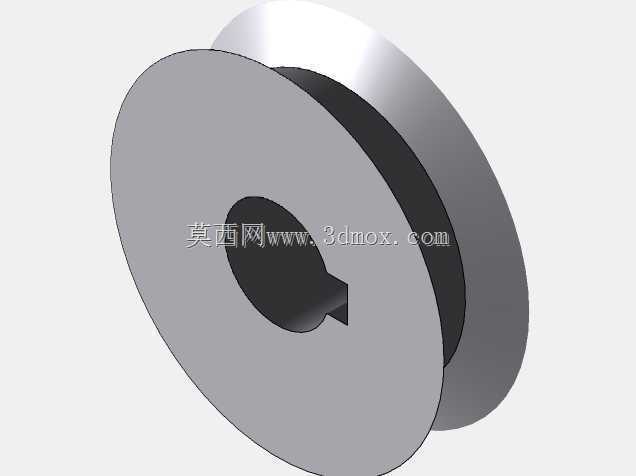

在常规中小功率带传动场景中,这类直径5厘米的皮带滑轮是动力传递路径里的核心基础零件,常见于小型输送线、桌面级加工设备、低压稳压配套传动机构、小型风机驱动单元等对安装空间有严格限制的工况中,承担着改变传动方向、匹配传动比、张紧皮带传递扭矩的实际作用。从结构设计逻辑来看,该轮体采用单槽式结构,轮缘两侧设置挡边,能够有效避免平皮带或者V型带在运转过程中出现脱槽跑偏的问题,轮槽的工作面做了适配对应皮带型号的弧度处理,运转时可以增大皮带与轮面的接触面积,降低局部接触应力,减少皮带的异常磨损,延长传动带的实际使用寿命。轮体中心的安装孔采用带键槽的设计,这是机械传动中非常成熟的周向固定方案,安装时可以与对应直径的传动轴通过平键实现周向限位,
能够可靠传递额定扭矩,避免轮体与轴之间出现相对转动打滑的问题,相比过盈配合的安装方式,键槽连接的方案更便于后期的拆装维护,不需要额外的加热或者压装设备,现场检修更换的效率更高。从安装边界尺寸来看,轮体的轴向宽度控制在适配单根传动带的范围内,不会占用过多的轴段长度,对于安装空间局促的小型设备来说,能够有效压缩传动单元的整体轴向尺寸,给周边的轴承座、端盖等配套零件留出足够的布置空间。设计这类轮体的时候,首先要确认的是中心孔与键槽的形位公差,键槽的对称度、中心孔的圆柱度都会直接影响轮体安装后的径向跳动量,如果跳动量过大,皮带在高速运转时会出现周期性的张紧力波动,不仅会产生额外的振动噪音,还会加速皮带的疲劳损坏,
严重时甚至会导致皮带过早断裂。轮缘的外径尺寸需要严格匹配设计的传动比,5厘米的外径是结合从动轮尺寸、电机额定转速、负载端需求转速计算得出的,加工时外径的尺寸公差需要控制在合理范围内,否则会导致实际传动比出现偏差,无法满足负载端的转速要求。轮体的材质选择通常会根据实际负载工况确定,轻载场景下可以采用工程塑料或者铝合金材质,能够降低轮体自身重量,减少轴端的转动惯量,降低电机启动时的瞬时负载;如果是传递扭矩稍大的工况,则会采用45号钢加工,表面做发黑或者镀锌处理,提升轮体的防锈耐磨性能,适应多粉尘、潮湿的复杂车间环境。在实际装配过程中,需要注意轮体的安装端面要与传动轴的轴线保持垂直,否则皮带在运转过程中会出现单侧受力的情况,
短时间内就会出现皮带侧边磨损、起毛的问题,同时要配合张紧机构调整皮带的预紧力,预紧力过大会加剧轮槽与皮带的磨损,增大轴承的径向负载,预紧力过小则会出现传动打滑,动力传递效率下降的问题。这类单槽小直径皮带轮的结构虽然简单,但在小型传动系统中是不可或缺的基础零件,设计时不需要做多余的复杂结构,在保证结构强度、满足传动功能的前提下,尽可能简化加工工艺,降低制造成本,同时兼顾安装维护的便捷性,就能够满足绝大多数常规工况的使用需求。很多刚入行的结构设计人员在做这类小轮体设计时,容易忽略键槽的深度尺寸与轴上键槽的匹配性,要么键槽过浅导致平键装配后突出过多,轮体无法安装到位,要么键槽过深导致平键的接触面积不足,大扭矩传递时出现平键剪切断裂的问题,同时还要注意轮体的动平衡处理,尤其是在转速超过每分钟1500转的应用场景下,必须对轮体做简单的静平衡校验,避免运转时出现过大的振动,影响整套传动机构的运行稳定性。
