工业无线起重机遥控接收装置结构设计

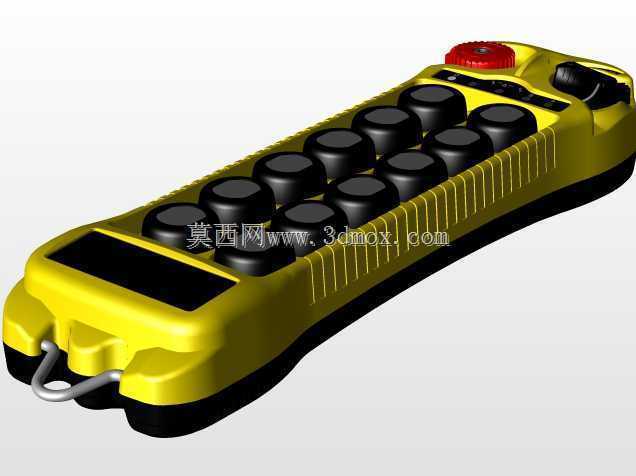

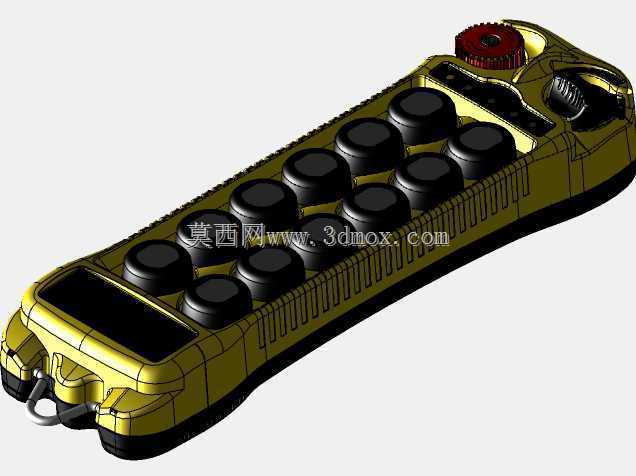

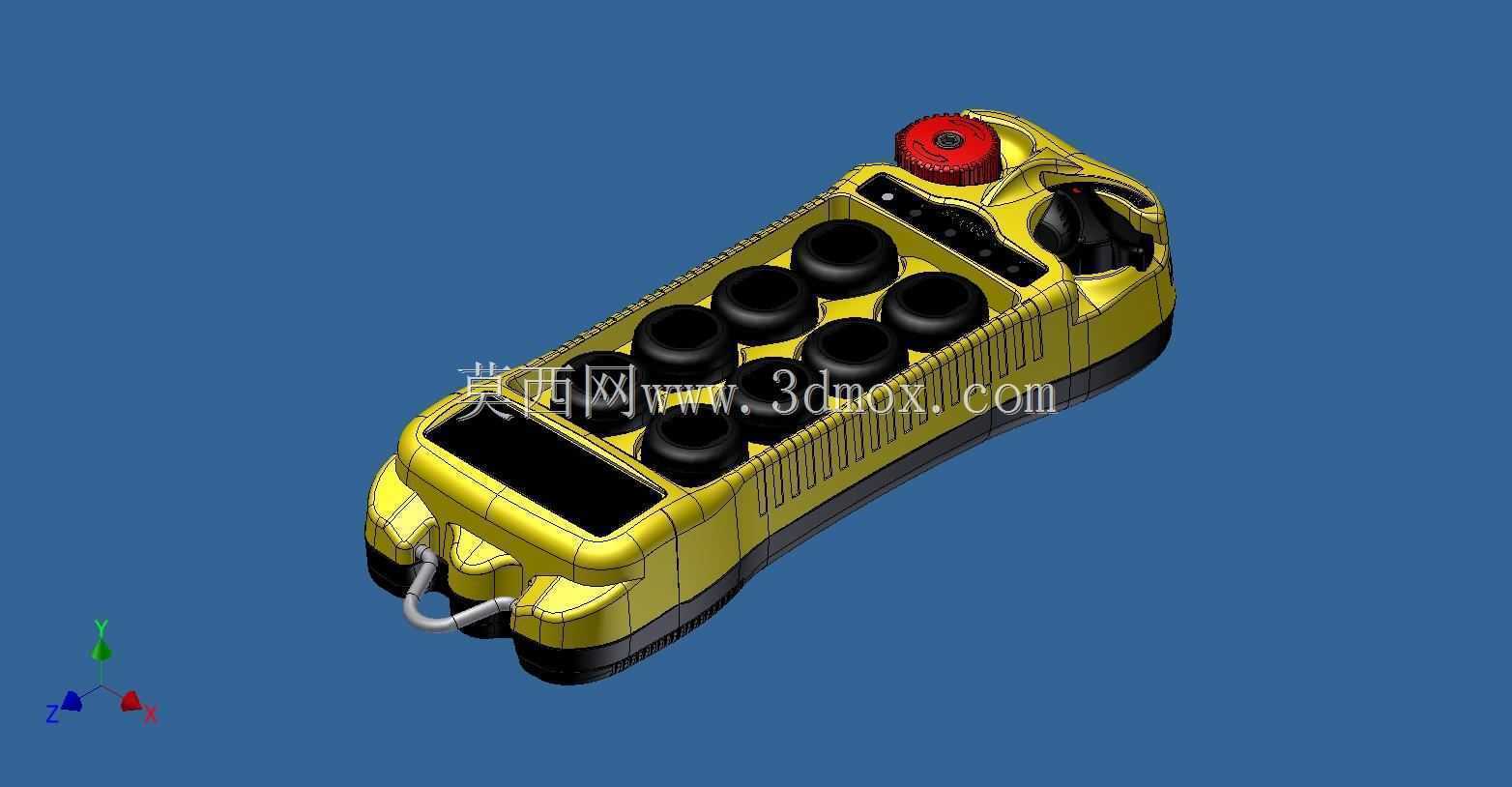

　　表面的竖向防滑筋可以在操作人员佩戴劳保手套操作时提供足够的摩擦阻力，避免手部出汗或者手套沾附油污时出现滑脱问题。壳体顶端设置的红色急停旋钮采用凸起式蘑菇头设计，旋钮周边做了下沉式防护台结构，既可以保证紧急状态下操作人员可以快速盲操作触发急停，又能避免设备放置、搬运过程中误碰触发急停信号，影响正常作业流程。正面排布的12个操作按键采用等距阵列布局，按键表面做了内凹的弧面处理，匹配指腹按压的触感，每个按键的按压行程控制在2-3mm区间，既保证按压时有清晰的反馈触感，又不会因为行程过长导致操作疲劳，按键下方对应设置了状态指示灯位，可以直观反馈每个按键对应的功能触发状态，操作人员不需要低头刻意查看按键位置，在桥式起重机、门式起重机、电动葫芦等起重作业场景中，操作人员往往需要远离吊重运行区域，在视野开阔、安全冗余度高的位置完成设备操控，这类无线遥控接收装置就是整套遥控系统里的核心手持交互终端，承担着操作人员指令输入、信号发射传输的核心功能，区别于固定在驾驶室的操作面板，这类手持终端可以让操作人员跟随吊重移动轨迹调整站位，规避视线遮挡、吊重坠落风险区等不利作业条件，在冶金车间吊装、仓储货场转运、设备安装就位等作业场景里，这类遥控装置已经逐步替代传统的有线手柄操控模式，大幅提升作业过程的灵活性与安全系数。从结构设计层面来看，整个壳体采用长条形人体工学弧面造型，握持区域做了内收的防滑纹理处理，

　　凭借指示灯的余光反馈就能确认指令是否成功发出。壳体下端设置的金属吊环结构，用于连接安全挂绳，作业时可以将挂绳套在手腕处，即使手部短暂松开设备也不会出现坠落摔坏的问题，吊环与壳体的连接位置做了内嵌式金属嵌件加固，避免长期拉扯导致塑料壳体连接处开裂。整个壳体的合模缝采用错位止口设计，配合内部的密封胶条可以达到工业级防尘防水要求，适配车间多粉尘、偶尔有切削液或者雨水飞溅的作业环境，壳体内部预留了电池仓、射频电路板、信号天线的安装空间，各个元器件的安装位置都做了对应的定位筋与卡扣结构，不需要额外打胶就能固定元器件位置，减少装配工序的同时，也方便后期检修时拆解更换部件。从安装与适配边界来看，整个手持终端的握持宽度控制在80mm以内，

　　重量分布做了重心优化，整机重心落在握持区域的中心位置，单手握持时不会出现头重脚轻的下坠感，长时间连续操作也不会造成手腕过度疲劳。设备的信号发射端采用内置全向天线设计，不需要外置伸出的天线结构，避免作业过程中天线勾挂到周边的管线、结构件，信号覆盖范围可以满足常规车间内100米半径的作业需求，在有钢结构遮挡的场景下也能保持稳定的信号传输，不会出现指令延迟或者信号丢失的问题。在结构强度设计上，壳体采用增韧型工程塑料注塑成型，边角位置都做了R5以上的圆弧过渡，设备从1.5米高度意外坠落到水泥地面时，圆弧结构可以分散冲击力，不会出现壳体开裂、内部元器件错位的问题。按键区域的面板采用一体式嵌装设计，按键与面板之间的缝隙做了迷宫式密封结构，粉尘、

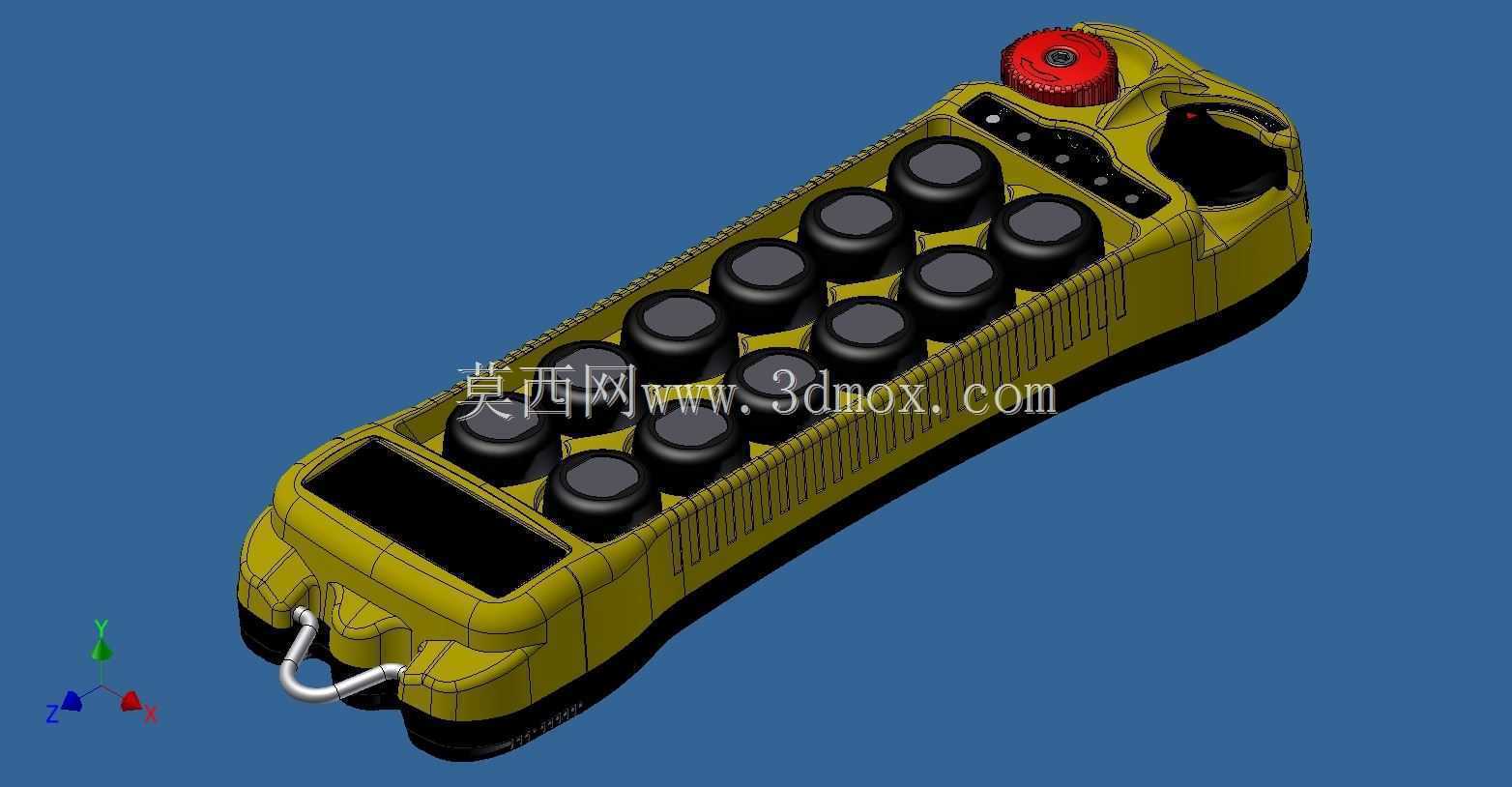

　　水汽很难顺着缝隙进入设备内部，即使在户外雨天临时作业也能保证设备正常运行。这类遥控装置的功能逻辑上，除了常规的起升、下降、大车左右行走、小车前后行走的基础控制按键外，还预留了功能自定义按键，可以根据不同的起重设备配置，匹配喇叭警示、照明开关、档位切换等拓展功能，适配不同吨位、不同类型的起重设备操控需求。在建模细节处理上，整个模型还原了壳体表面的防滑纹理、按键的分模线、急停旋钮的滚花结构、吊环的焊接细节，甚至连壳体上的螺丝安装孔位、状态指示灯的透光槽都做了1:1的还原，结构设计人员可以直接参考这个模型的布局思路，优化同类手持遥控终端的结构设计，也可以作为起重设备遥控系统选型时的结构参考，核对设备的握持尺寸、按键布局是否符合现场作业人员的操作习惯。
