移动式手动滑轮起重吊运装置结构设计

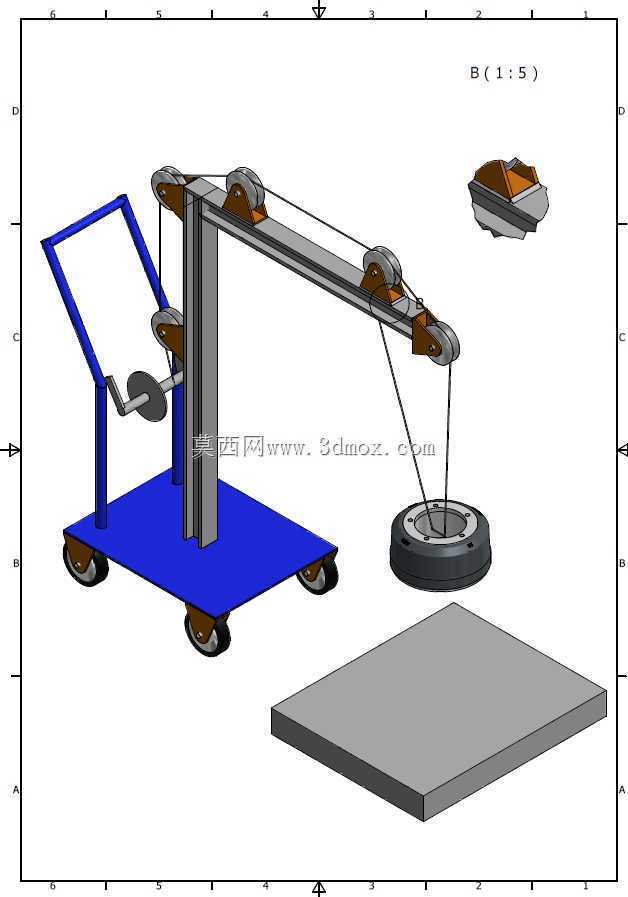

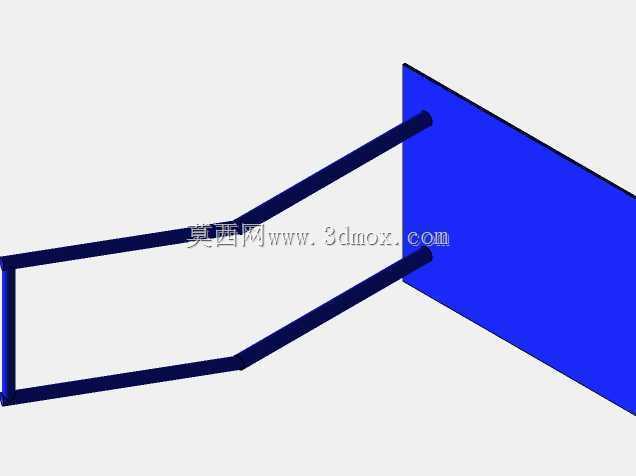

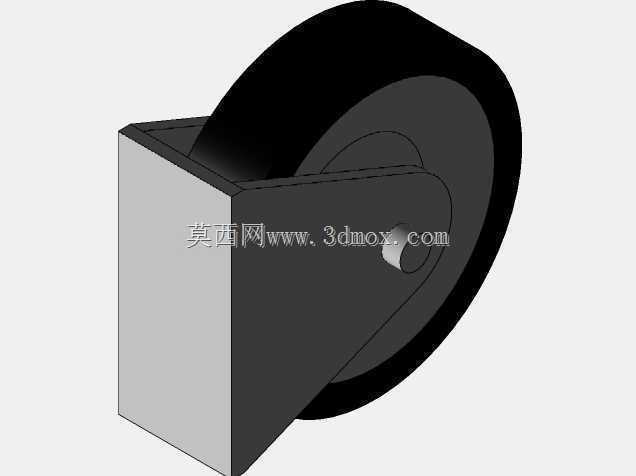

　　这款移动式手动滑轮吊运装置，主要面向车间内零散重物的短距离转运、工位间工件调运场景，尤其适配无固定起重桁车的中小型机加工车间、维修班组的日常作业需求，可覆盖500kg以内盘类零件、工装夹具、小型总成件的起吊与移位作业，弥补固定式起重设备覆盖盲区的作业缺口。从结构布局来看，装置采用带脚轮的平板式底盘作为承载基础，底盘后侧设置倾斜式推把，推把上集成手摇绞盘机构，操作人员可站在装置侧后方完成推行与起吊操作，无需额外配置动力源，完全依靠人力即可完成全部作业动作，适合无电源接入的临时作业场景。底盘四角配置万向脚轮，其中两个脚轮带刹车锁定结构，作业时踩下刹车即可固定整机位置，避免起吊过程中装置滑移引发的安全隐患；底盘采用框架式焊接结构，

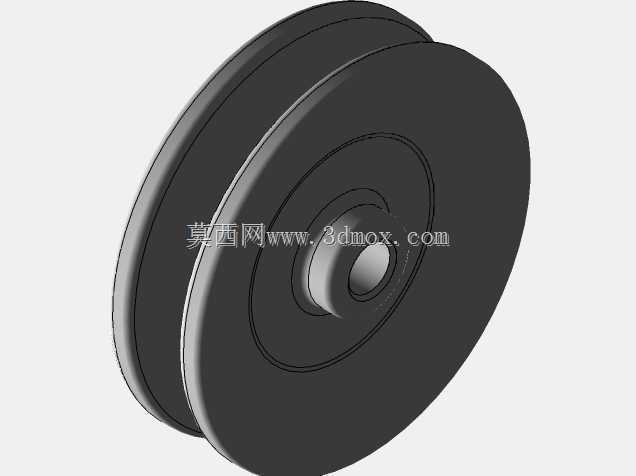

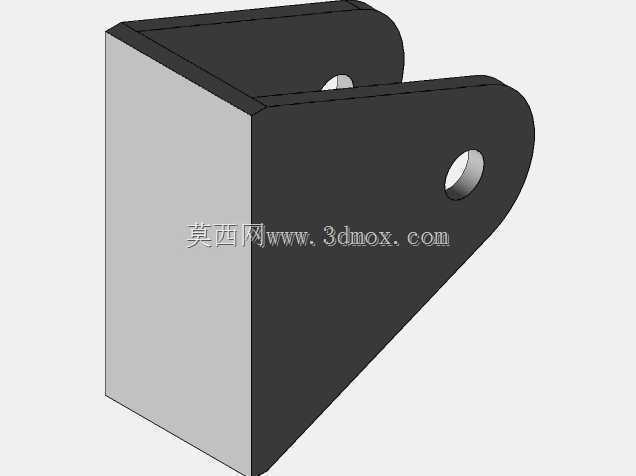

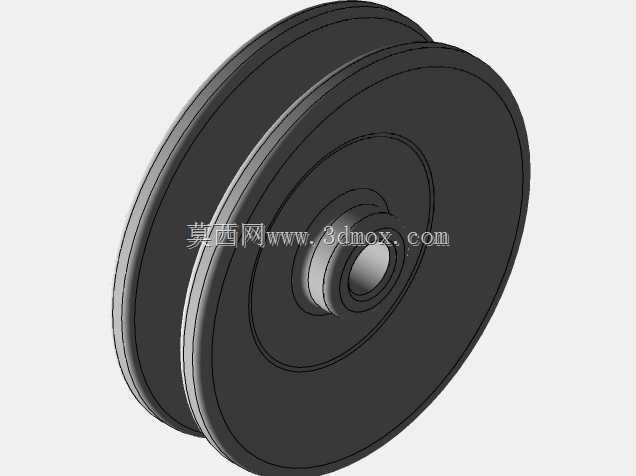

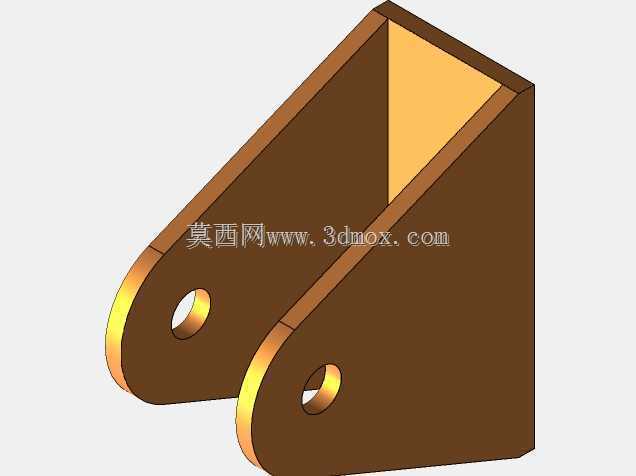

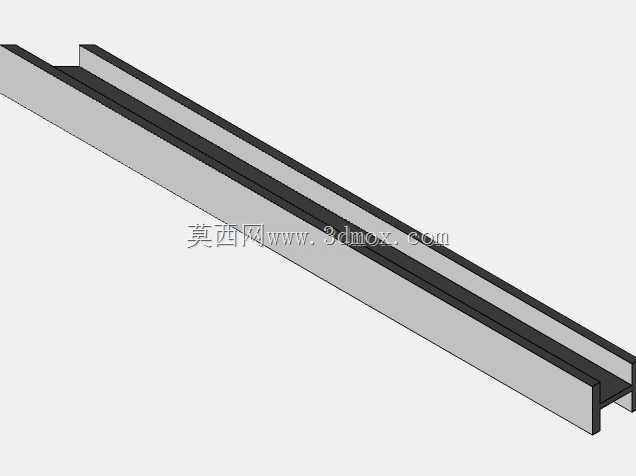

　　上表面铺设平整钢板，可临时放置小型工具或待吊运工件附件，提升现场作业的便利性。起吊臂采用单立柱加悬臂的组合结构，立柱垂直固定在底盘靠近后侧的位置，悬臂通过铰接座与立柱顶端连接，可沿水平方向做一定角度的回转，扩大作业覆盖范围；悬臂上沿长度方向布置多组定滑轮，与绞盘引出的钢丝绳组成滑轮组结构，通过滑轮倍率降低手摇操作的输入力，单人即可轻松完成额定载荷内的重物起升动作。悬臂末端设置吊钩组件，吊钩带有防脱锁扣，防止起吊过程中吊索滑脱；滑轮组的钢丝绳走线经过多轮导向，全程无硬弯折拐点，可降低钢丝绳磨损速率，延长易损件更换周期。从设计思路上看，该装置优先考虑作业灵活性与操作便捷性，整体结构无复杂传动部件，所有铰接点、滑轮轴均采用标准轴承配合，

　　转动阻力小，日常维护仅需定期加注润滑脂即可；立柱与底盘的连接位置设置加强筋板，抵消起吊时悬臂产生的倾覆力矩，保证额定载荷下整机的稳定性，经结构校核，在悬臂最大伸出长度下，额定载荷起吊时整机重心仍落在底盘脚轮支撑边界内，无侧翻风险。外形尺寸方面，整机长度控制在1.2米以内，宽度0.7米，高度1.5米左右，可顺利通过车间常规宽度的通道与门洞，适合在狭窄工位之间穿行；悬臂最大伸出长度为0.8米，起升高度范围覆盖地面至1.2米区间，可满足将重物从地面吊运至工作台、机床夹具安装位的高度需求，无需额外垫高作业。安装边界上，该装置为整体式装配结构，出厂时仅需将脚轮、悬臂、推把等部件通过螺栓紧固即可投入使用，无需做地面基础固定，转场时可直接推行，

　　也可通过叉车整体转运，适配多作业点轮换的使用需求。在细节设计上，手摇绞盘自带自锁机构，当操作人员松开摇把时，绞盘可自动锁止当前起升高度，不会出现重物下滑的情况，提升作业安全性；所有钢结构件表面均做除锈喷漆处理，可适应车间内多油污、多粉尘的作业环境，避免结构件过早锈蚀；推把位置设置橡胶防滑套，提升推行时的握持手感，冬季作业也不会出现冰手的问题。该装置的滑轮组倍率设置为3:1，额定起重量下摇把操作力不超过150N，符合成年男性单人操作的力学校核标准，长时间作业也不会产生过度疲劳；吊钩的起升速度与手摇转速匹配，摇把每转动一圈，吊钩起升约30mm，可实现重物的精准对位，适合机床上下料时的精细调整需求，避免起升速度过快导致工件与设备碰撞。针对盘类、轴类等不同形态的工件，可配合通用吊索、吊具使用，悬臂的回转角度覆盖左右各45度范围，无需整体移动装置即可调整重物的落点位置，减少对位时的反复移位操作，提升作业效率。
