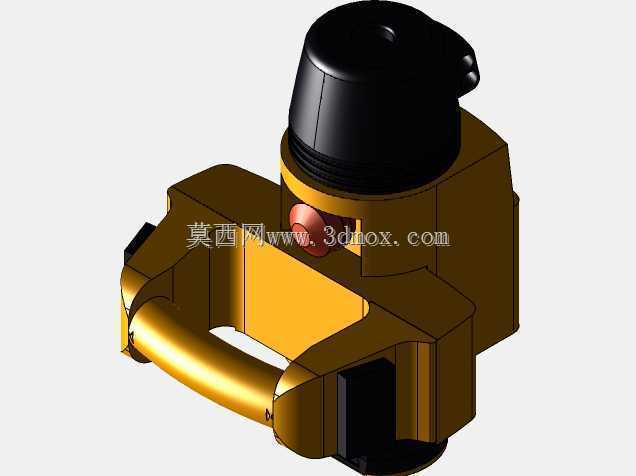

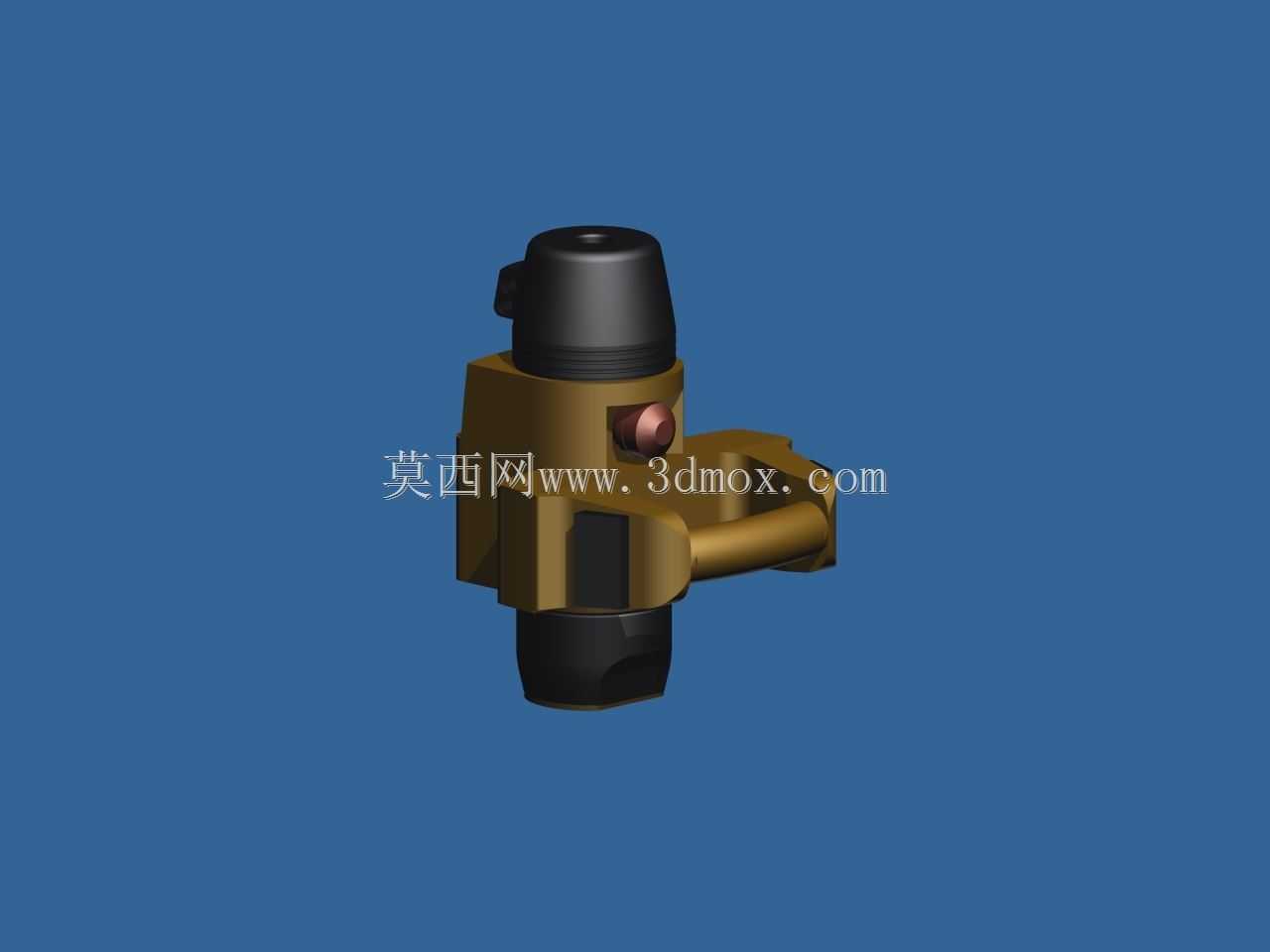

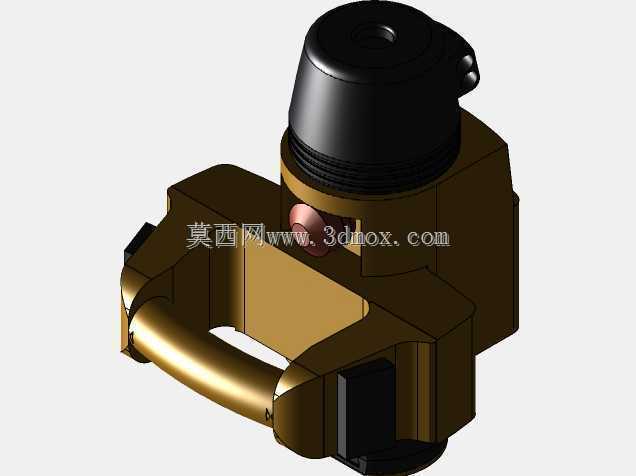

德马格DSM5起重机手柄连接结构

　　在车间起重作业、重型工件工位转运、模具吊装更换这类高频切换吊具的场景里，操作端的连接结构可靠性与换型效率，直接影响整条产线的作业节拍，德马格DSM5这款手柄连接部件，正是针对这类多吊具切换需求设计的操作端衔接结构。日常作业中，起重设备往往需要根据吊运工件的形态、重量、吊装点位差异，搭配吊钩、真空吸盘、夹钳、专用吊具等不同末端执行器，传统的螺栓紧固连接方式每次换型都需要拆装多组紧固件，不仅耗时久，反复拆装还容易出现螺纹滑牙、紧固件漏装的安全隐患，这款结构的核心设计逻辑，就是用带滚销的单螺栓锁紧结构，替代传统的多螺栓紧固方案，在保证连接强度满足起重作业安全冗余的前提下，把末端执行器的换型时间压缩到传统结构的五分之一以内。

　　从结构设计细节来看，整个部件分为上下两个对接段，上段与起重机操作手柄的主体部分刚性连接，下段预留标准对接接口匹配不同末端执行器，锁紧用的单螺栓横向贯穿对接面，配套的滚销嵌入对接件的定位槽内，既承担周向的扭矩传递，避免作业过程中对接部件出现相对转动，又能在螺栓锁紧时自动导向对位，不需要操作人员反复调整对接孔位。整个部件的外形采用紧凑的柱式布局，最大外径控制在80mm以内，轴向总长度不超过120mm，不会因为加装连接结构额外增加操作端的整体尺寸，在狭窄的设备间隙、工位内部吊装作业时，不会出现结构剐蹭设备或工件的问题。安装边界上，对接端的配合公差按照H7/g6的间隙配合设计，既保证对接时的顺畅度，又能控制配合间隙在0.05mm以内，

　　避免长期作业后对接面出现旷量，影响操作手感与吊装精度；锁紧螺栓的预紧力矩设定为35N·m，配套的滚销采用淬硬处理，表面硬度达到HRC45-50，能够承受长期反复插拔的磨损，正常作业工况下的插拔寿命不低于1万次，不需要频繁更换易损件。实际使用过程中，操作人员需要更换末端执行器时，只需要松开单颗锁紧螺栓，将滚销从定位槽中退出，即可拆下原有执行器，换上新的执行器后对准定位槽推入，拧紧锁紧螺栓即可完成换型，整个过程不需要额外的专用工具，用常规的内六角扳手即可操作，即使是新入职的操作人员，经过简单培训就能独立完成换型操作。结构的外部采用包覆式设计，所有活动配合面都设置有防尘密封圈，能够阻挡车间内的金属碎屑、焊接烟尘、切削液等杂质进入配合间隙，

　　避免长期使用后出现卡滞、锈蚀的问题，适配机械加工车间、焊接车间、装配车间等多种复杂作业环境。从受力角度分析，整个连接结构的额定承载载荷按照5倍安全系数设计，能够匹配额定起重量500kg以内的轻型起重操作手柄，所有受力部位都做了圆角过渡处理，避免应力集中导致的结构断裂风险，锁紧螺栓采用8.8级高强度螺栓，滚销与对接槽的接触面积经过优化，单位面积的压应力控制在材料许用应力的60%以内，即使出现短时的冲击载荷，也不会出现结构变形或失效的问题。操作端的握持部位做了防滑纹理处理，与连接结构的衔接处做了平滑过渡，没有突出的棱角，操作人员握持操作时不会出现硌手的问题，长时间操作也不容易产生疲劳感。
